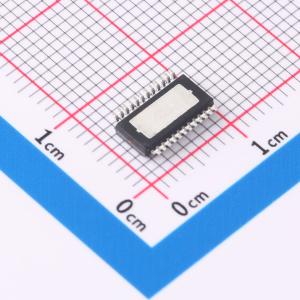

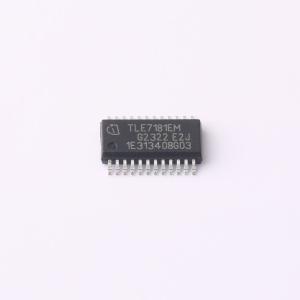

温馨提醒：图片仅供参考，商品以实物为准
TLE7181EMXUMA1
H桥和双半桥驱动IC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 典型应用包括风扇、泵和电动助力转向系统。TLE7181EM专为12V电源网络设计。
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- TLE7181EMXUMA1
- 商品编号
- C2676921
- 商品封装
- SSOP-24-4-EP-150mil
- 包装方式
- 编带
- 商品毛重
- 0.19克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 | |
| 集成FET | 否 | |
| 工作电压 | 7V~34V |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 8uA | |
| 工作温度 | -40℃~+150℃ |
商品概述
典型应用包括风扇、泵和电动助力转向系统。TLE7181EM专为12V电源网络设计。
商品特性
- PWM/DIR接口驱动4个N沟道功率MOSFET
- 高端和低端MOSFET的直流导通时间无限制
- 高端MOSFET在20kHz时占空比为0…95%，可达到100%；低端MOSFET占空比为0…100%
- 额外输出用于驱动反极性保护N沟道MOSFET
- 电流检测运算放大器
- 低静态电流模式
- 内部直通保护
- 可调节死区时间
- 1位诊断/错误信号
- 基于电流检测运算放大器的过流警告，警告电平固定
- 通过SCDL引脚进行模拟可调短路保护电平设置，具备引脚开路检测功能
- 过温警告
- 过压警告
- 欠压警告和关断
- 绿色产品（符合RoHS标准）
- 通过AEC认证
应用领域
- 通用汽车应用。
