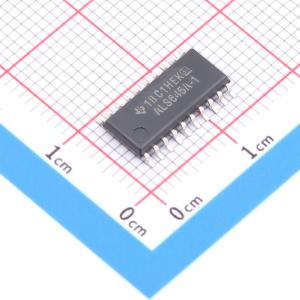

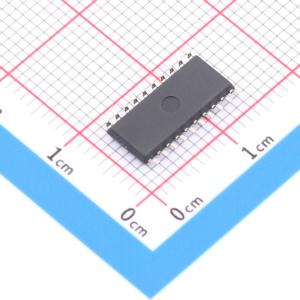

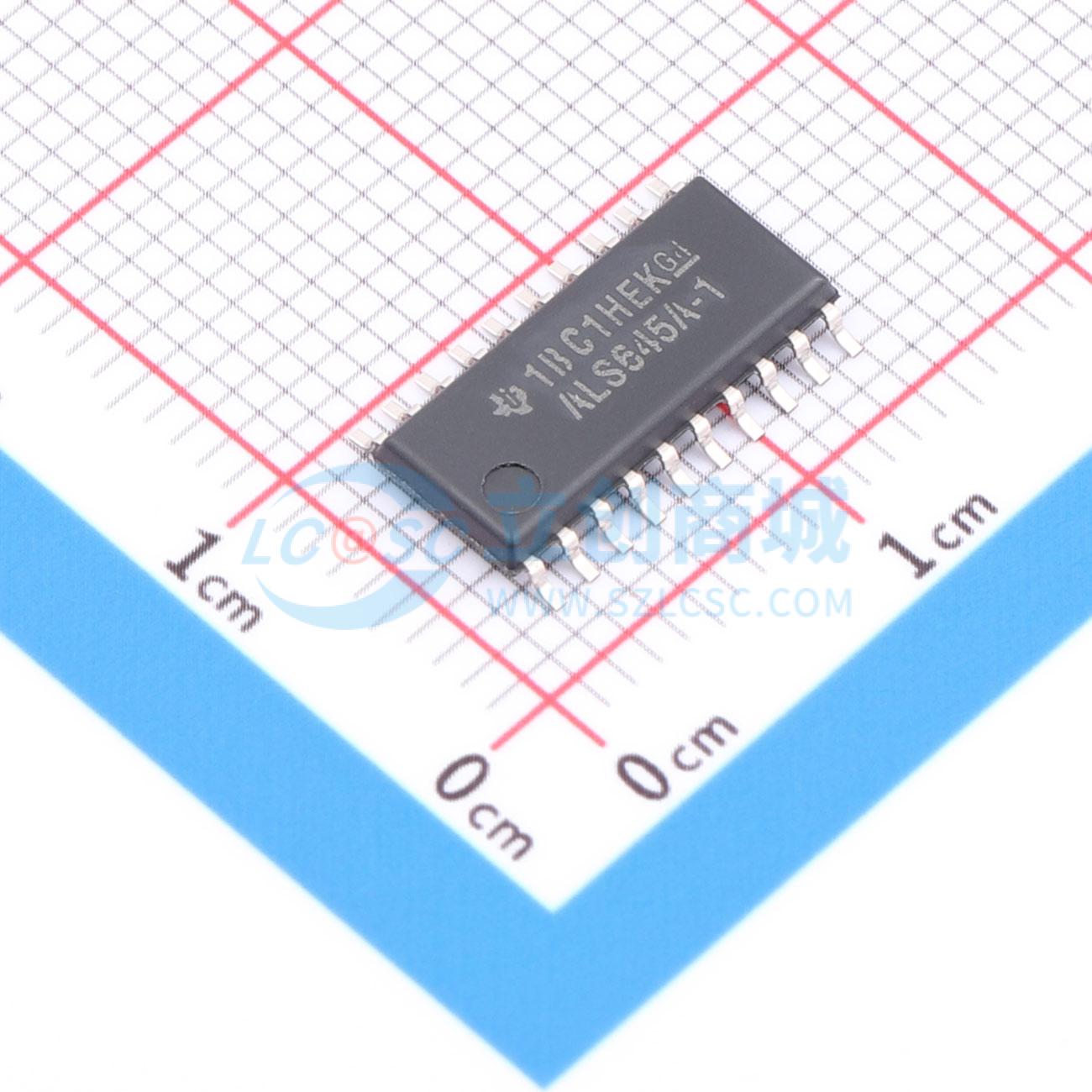

SN74ALS645A-1NSR

SN74ALS645A 1NSR

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74ALS645A 具有三态输出的八通道总线收发器
品牌名称: TI(德州仪器)
商品型号: SN74ALS645A-1NSR
商品编号: C2675908
商品封装: SOP-20-208mil
包装方式: 编带
商品毛重: 0.71克(g)

商品参数

商品概述

高密度20引脚封装的双向总线收发器这些八总线收发器设计用于数据总线之间的异步双向通信。根据方向控制（DIR）输入的电平，这些器件可将数据从A总线传输到B总线，或从B总线传输到A总线。可使用输出使能（OE）输入禁用器件，从而有效隔离总线。SN74ALS645A的-1版本与标准版相同，区别在于推荐的最大IOL提升至48 mA。SN54ALS645A没有-1版本。

商品特性

真逻辑
三态输出
提供多种封装选项，包括塑料小外形（DW）封装、陶瓷芯片载体（FK）封装、标准塑料（N）和陶瓷（J）300-mil双列直插封装

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	4.5V~5.5V
	元件数	-
	每个元件位数	8
	通道类型	双向

	属性	参数值
	灌电流(IOL)	24mA
	拉电流(IOH)	15mA
	系列	74ALS
	工作温度	0℃~+70℃
	静态电流(Iq)	58mA
	传播延迟(tpd)	10ns@50pF
	功能特性	输出使能
