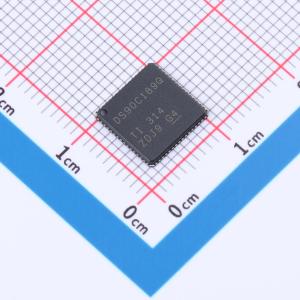

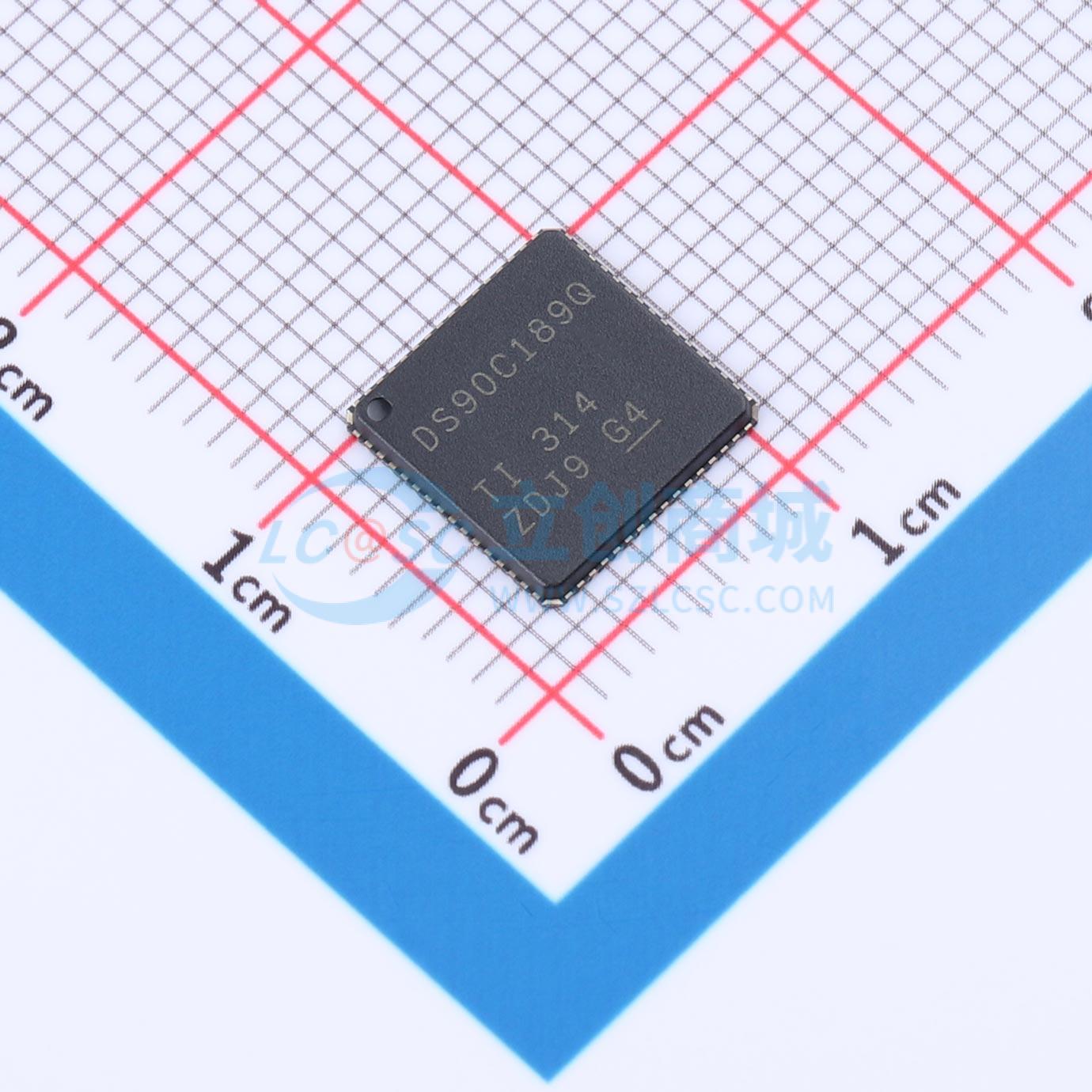

DS90C189TWRTDTQ1

DS90C189-Q1低功耗、1.8VRGB到OpenLDI（LVDS）桥

描述: DS90C189-Q1是一款低功耗桥，用于汽车应用，能够减小主机GPU与显示器之间的RGB接口的尺寸。该器件支持60Hz分辨率高达QXGA（2048x1536)的单像素数据传输。
品牌名称: TI(德州仪器)
商品型号: DS90C189TWRTDTQ1
商品编号: C2672691
商品封装: VQFN-64-EP(9x9)
包装方式: 编带
商品毛重: 0.001克(g)

商品概述

DS90C189-Q1是一款低功耗桥，用于汽车应用，能够减小主机GPU与显示器之间的RGB接口的尺寸。该桥旨在支持主机与平板显示器之间频率为60Hz、分辨率高达QXGA (2048x1536)的单像素数据传输。发送器可将高达24位（单像素24位颜色）的1.8V LVCMOS数据转换成双通道4数据 + 时钟 (4D+C) 宽度更低的接口LVDS兼容数据流。支持2种工作模式，在单输入像素/单输出像素模式下，能以60Hz的频率驱动高达SXGA+ (1400x1050)的分辨率，可将一组24位的RGB数据转换成单通道4D+C LVDS数据流；在单输入像素/双输出像素模式下，能以60Hz的频率驱动高达WUXGA+ (1920x1440)的分辨率，可提供单像素到双像素的转换，将一组24位RGB数据转换成双通道4D+C LVDS数据流，其频率是像素时钟频率的一半。对于所有模式，该器件都支持24bpp颜色。采用小型64引脚QFN封装并采用1.8V单电源，以实现最低的功率耗散。

商品特性

符合面向汽车应用的AEC-Q100标准
器件温度2级： -40°C至 +105°C环境运行温度范围
器件HBM ESD分类等级 ±8kV
器件CDM ESD分类等级 ±750V
185MHz频率下的典型功耗为150mW（SIDO模式）
驱动QXGA和WQXGA类显示器
两种工作模式：单输入像素、单输出像素(SISO)，最大频率为105MHz；单输入像素、双输出像素(SIDO)，最大频率为185MHz
支持24位RGB
支持3D+C、4D+C、6D+C、6D+2C、8D+C和8D+2C LVDS配置
与FPD-Link器件兼容
由1.8V单电源供电

应用领域

摄像头监控系统(CMS)
汽车音响主机
智能后视镜
仪表组

交货周期

订货83-85个工作日

购买数量

(250个/圆盘，最小起订量 1000 个)

个

起订量：1000 个250个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	串行器/解串器
	类型	-
	数据速率	-

	属性	参数值
	时钟频率(fc)	185MHz
	工作电压	1.71V~1.89V
	工作温度	-40℃~+105℃
