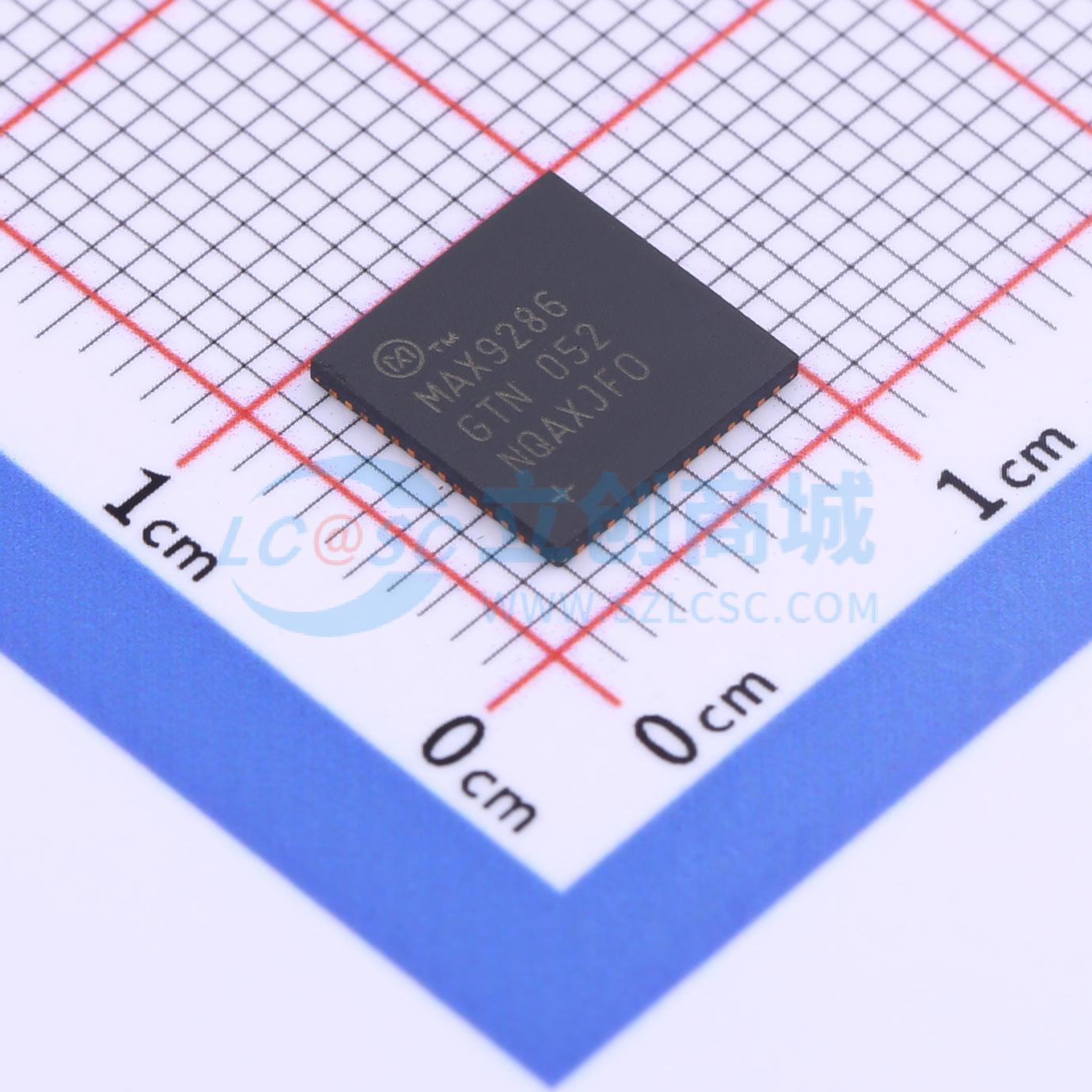

温馨提醒：图片仅供参考，商品以实物为准
MAX9286GTN+
MAX9291/MAX9293评估套件
- 商品型号
- MAX9286GTN+
- 商品编号
- C2672702
- 商品封装
- TQFN-56(8x8)
- 包装方式
- 托盘
- 商品毛重
- 0.16克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 串行器/解串器 | |
| 类型 | 解串器 | |
| 数据速率 | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | - | |
| 工作温度 | - |
商品概述
MAX9286千兆多媒体串行链路（GMSL）解串器可通过50Ω同轴电缆或100Ω屏蔽双绞线（STP）电缆从多达四个GMSL串化器接收数据，并通过四条CSI - 2通道输出数据。每个串行链路都有一个嵌入式控制通道，可在UART到UART、UART到I2C和I2C到I2C模式下以9.6kbps至1Mbps的速率运行。利用该控制通道，微控制器（μC）可随时对串化器、解串器和外设寄存器进行编程，不受视频时序的影响。可屏蔽的广播写入功能可加快图像传感器寄存器的编程速度。 为配合更长的电缆使用，解串器具备可编程电缆均衡器和可编程错误检测与纠正功能。串行输入符合ISO 10605和IEC 61000 - 4 - 2静电放电（ESD）标准。核心电源电压为1.7V至1.9V，I/O电源电压为1.7V至3.6V。 该器件提供无铅、56引脚、8mm x 8mm的SWTQFN和TQFN封装，带有裸露焊盘，引脚间距为0.5mm。
商品特性
- 非常适合多摄像头流应用
- 可与低成本50Ω同轴电缆和FAKRA连接器或100Ω STP配合使用
- 图像传感器的数据同步到同一像素
- 自动进行内部/外部摄像头同步生成
- 均衡功能允许在全速下使用长达15m的电缆
- 具备多种输入/输出功能，提高系统灵活性
- 1至4通道CSI - 2输出，每通道速率为80Mbps至1200Mbps
- 可互换/可选的串行输入/输出，极性可互换
- 控制通道在UART、混合UART/I2C或I2C模式下速率为9.6kbps至1Mbps，具备时钟拉伸能力
- 具备用于系统上电和验证的外设功能
- 内置伪随机二进制序列（PRBS）测试仪，用于串行链路的误码率（BER）测试
- 可从九个默认设备地址中进行可编程选择
- 两个专用通用输入输出（GPIO）端口
- 高抗扰模式，可最大程度抑制控制通道噪声
- 满足严格的汽车和工业要求
- 工作温度范围为 - 40℃至 + 105℃
- 符合ISO 10605标准的±8kV接触、±20kV空气静电放电保护和IEC 61000 - 4 - 2标准的±8kV接触、±12kV空气静电放电保护
应用领域
- 环视摄像头系统
- 机器视觉系统
- 3D摄像头系统
