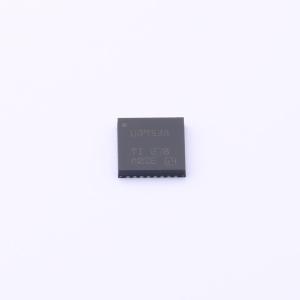

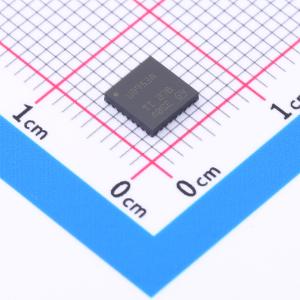

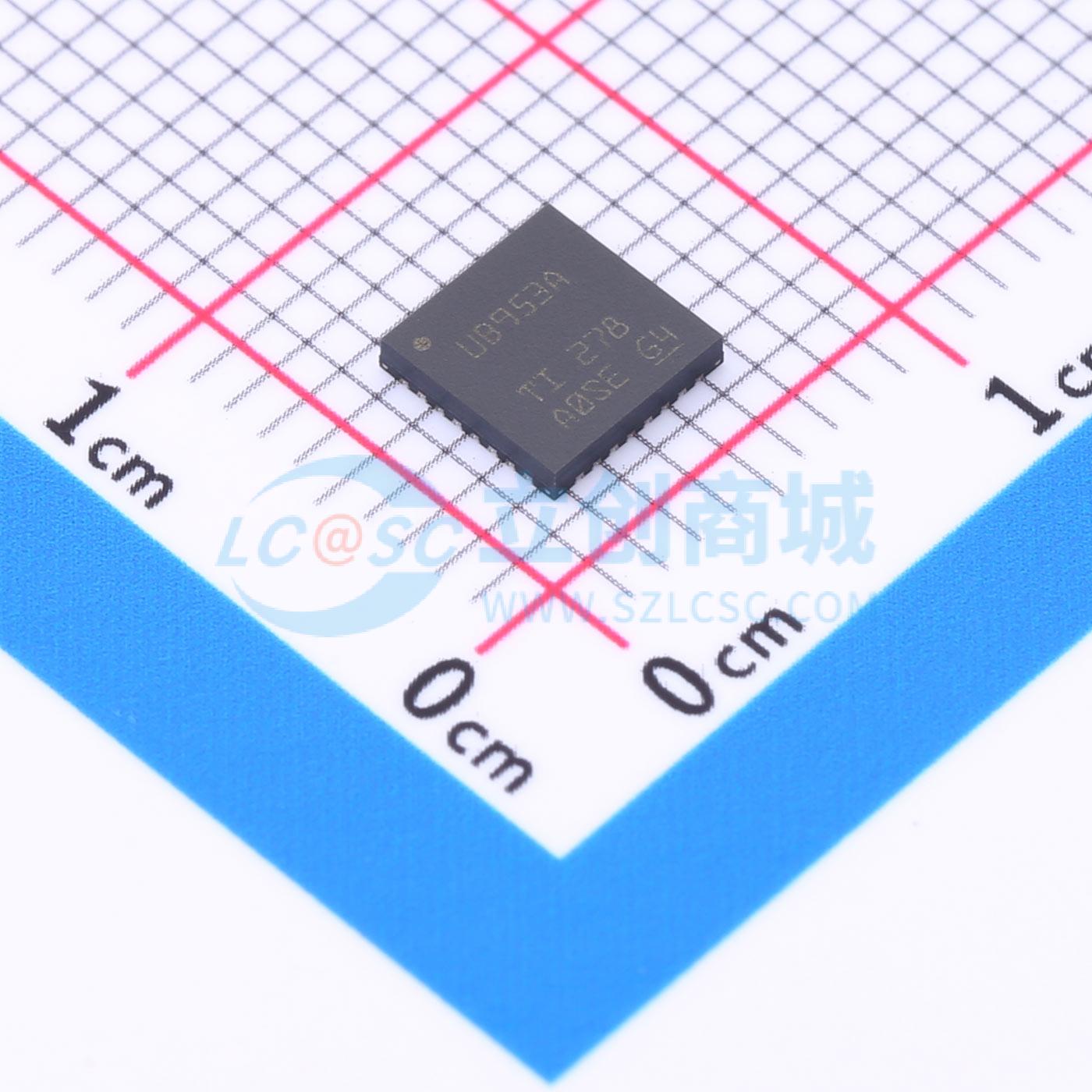

DS90UB953ATRHBRQ1

适用于2.3MP/60fps摄像头、雷达和其他传感器并具有CSI-2接口的FPD-LinkIl 4.16Gbps 串行器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 适用于2.3MP/60fps摄像头、雷达和其他传感器，并具有CSI-2接口的FPD-LinkIl 4.16Gbps 串行器。支持高达4.16Gbps的数据速率，用于高速传感器。
品牌名称: TI(德州仪器)
商品型号: DS90UB953ATRHBRQ1
商品编号: C2672724
商品封装: VQFN-32-EP(5x5)
包装方式: 编带
商品毛重: 0.1克(g)

商品参数

商品概述

DS90UB953A-Q1串行器旨在支持高速原始数据传感器，包括60fps的2.3MP成像器以及4MP 30fps摄像头、卫星雷达、激光雷达和飞行时间(ToF)传感器。该器件完全符合AEC-Q100（1级）标准，具有 -40°C至125°C的宽温度范围。较高的温度有助于为任何小型摄像头应用提供更紧凑/灵活的传感器模块设计。该芯片提供4.16Gbps正向通道和超低延迟的50Mbps双向控制通道，并支持单根同轴(PoC)或STP电缆进行供电。DS90UB953A-Q1具有高级数据保护和诊断特性，可支持ADAS和自主驾驶。DS90UB953A-Q1与配套的解串器一起提供精确的多摄像头传感器时钟和传感器同步。

商品特性

符合面向汽车应用的AEC-Q100（1级）标准，器件温度： -40°C至 +125°C的环境工作温度范围
符合ISO 10605和IEC 61000-4-2 ESD标准
同轴电缆供电(PoC)兼容收发器
4.16Gbps等级串行器支持高速传感器，包括全高清1080p 2.3MP 60fps和4MP 30fps成像器
符合D-PHY v1.2和CSI-2 v1.3标准的系统接口
多达4条数据通道，每通道速率为832Mbps
支持多达四个虚拟通道
精密多摄像头时钟和同步
灵活的可编程输出时钟发生器
高级数据保护和诊断，包括CRC数据保护、传感器数据完整性检查、I2C写保护、电压和温度测量、可编程警报以及线路故障检测
支持单端同轴或屏蔽双绞线(STP)电缆
超低延迟双向I2C和GPIO控制通道支持从ECU侧进行ISP控制
1.8V单电源
低功耗（0.25W典型值）
兼容DS90UB954-Q1、DS90UB964-Q1、DS90UB962-Q1、DS90UB936-Q1、DS90UB960-Q1、DS90UB934-Q1和DS90UB914A-Q1解串器

应用领域

高级驾驶辅助系统(ADAS)
环视系统ECU
前置摄像头和后置摄像头
驾驶员监控
雷达ECU
机械扫描激光雷达
飞行时间(ToF)摄像头
模拟安防摄像头
MRI、超声波和X射线系统
专业成像系统

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	串行器/解串器
	类型	串行器
	数据速率	4.16Gbps
	时钟频率(fc)	104MHz

	属性	参数值
	工作电压	1.71V~1.89V
	工作温度	-40℃~+125℃
	通道数	4
	控制接口	I2C
