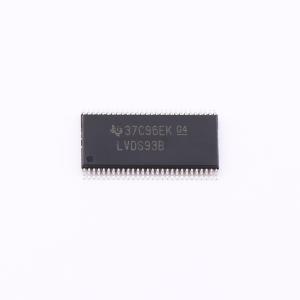

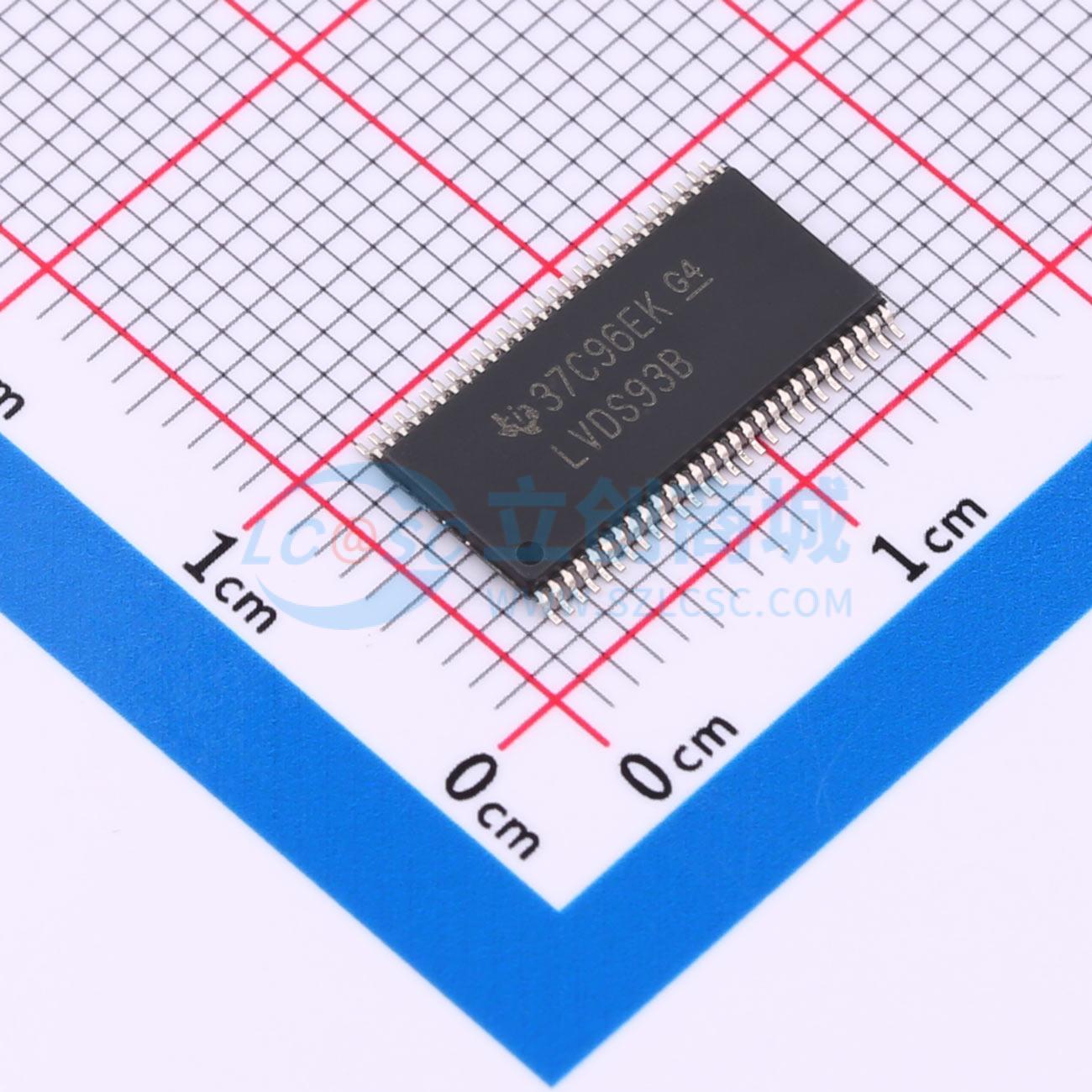

SN65LVDS93BDGGR

SN65LVDS93B LVDS SerDes（串行器/解串器）发送器在单个集成电路中包含4个7位并行负载串行输出移位寄存器、1个7时钟合成器以及5个低电压差动信号(LVDS)驱动器。借助这些功能，可以通过5个平衡对导体同步传输28位单端LVTTL数据并由兼容的接收器（如DS90CR286A和SN65LVDS94）进行接收。

发送数据时，数据位D0至D27会在输入时钟信号(CLKIN)边沿全部加载到寄存器中。可通过时钟选择(CLKSEL)引脚来选择时钟的上升沿或下降沿。CLKIN的频率会实现比率为7的倍增，然后用于以串行方式以7位时间片解除数据寄存器的负载。接着会将4个串行数据流和锁相时钟(CLKOUT)输出至LVDS输出驱动器。CLKOUT的频率与输入时钟(CLKIN)相同。

SN65LVDS93B器件无需外部组件，只需很少控制，甚至无需控制。发送器输入端的数据总线与接收器输出端的数据总线相同，数据传输对于用户而言是透明的。用户唯一能够干预的是选择时钟上升沿（向CLKSEL输入高电平）或下降沿（向CLKSEL输入低电平），以及能够使用关断/清零(SHTDN)信号。SHTDN是一个低电平有效输入，可禁用时钟并关断LVDS输出驱动器，从而降低功耗。如果该信号为低电平，则可以清除所有内部寄存器（处于低电平）。

SN65LVDS93B在环境空气中的工作温度范围为 -40°C至85°C。

• -40°C至85°C的工业温度范围LVDS显示Serdes接口，可直接连接至具有集成LVDS的LCD显示面板

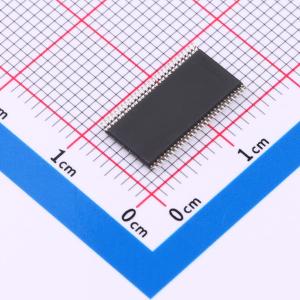

• 封装选项：8.1mm×14mm TSSOP
• 1.8V至3.3V耐压数据输入，可直接连接至低功耗、低压应用和图形处理器
• 传输速率高达85Mpps（百万像素/秒）；像素时钟频率范围为10MHz至85MHz；最高支持2.38Gbps的数据速率
• 适合HVGA到高清(HD)范围内的显示分辨率，并且电磁干扰(EMI)较低
• 通过3.3V单电源供电运行，75MHz频率下的功耗为170mW（典型值）
• 28个数据通道和时钟输入低压TTL至4个数据通道和时钟输出低压差分
• 禁用时的功耗不到1mW
• 可选上升或下降时钟沿触发输入
• ESD：5kV HBM
• 支持扩频时钟(SSC)
• 支持从RGB 888转换至LVDS I

• HMI面板（人机界面）
• 工业PC显示屏
• 医疗成像显示屏
• LCD显示面板驱动器
