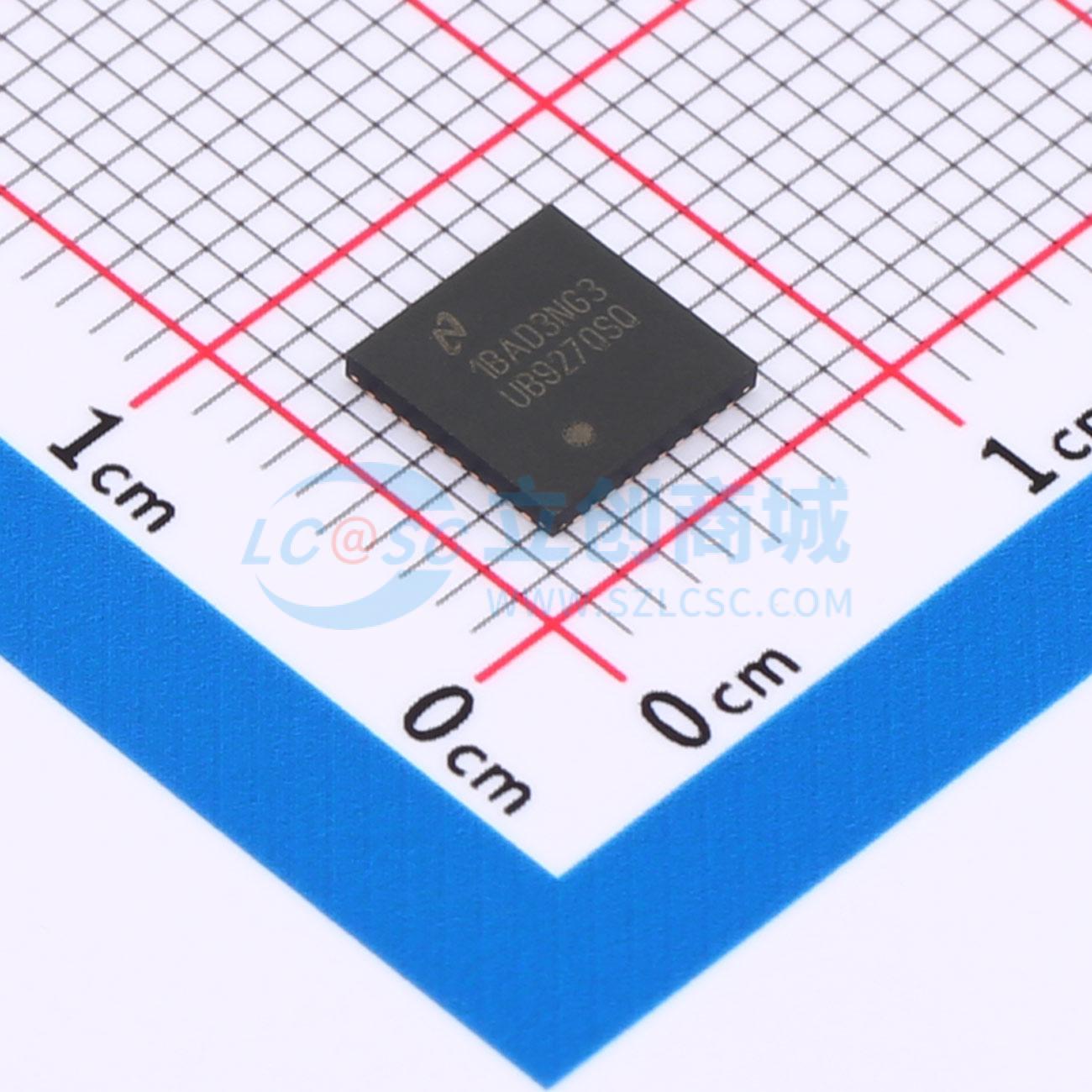

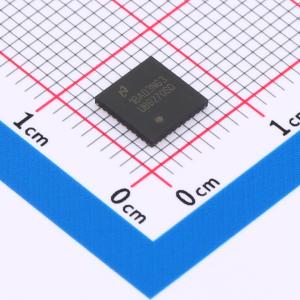

温馨提醒：图片仅供参考，商品以实物为准

DS90UB927QSQE/NOPB

具有双向控制通道的5MHz至85MHz 24位彩色FPD-Link III串行器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DS90UB927Q-Q1 串行器与 DS90UB928Q-Q1 或 DS90UB926Q-Q1 解串器配套使用，提供完整的数字接口以实现汽车显示屏和图像传感应用中的视频、音频和控制数据的高速并行传输。
品牌名称: TI(德州仪器)
商品型号: DS90UB927QSQE/NOPB
商品编号: C2672701
商品封装: WQFN-40-EP(6x6)
包装方式: 编带
商品毛重: 0.16克(g)

商品参数

商品概述

DS90UB927Q-Q1 串行器与DS90UB928Q-Q1 或DS90UB926Q-Q1 解串器配套使用，可提供完整的数字接口以实现汽车显示屏和图像传感应用中视频、音频和控制数据的高速并行传输。该芯片组非常适合高清(HD) 格式的车载视频显示系统以及具有百万象素级分辨率的车载视觉系统。DS90UB927Q-Q1 整合了嵌入式双向控制通道和低延迟GPIO 控制。该器件将FPD-Link 视频接口转换为单对高速串行化接口。FPD-Link III 串行总线方案支持通过单个差分链路实现高速正向通道数据传输和低速反向通道通信的全双工控制。通过单个差分对整合音频、视频和控制数据可减小互连线尺寸和重量，同时还消除了偏差问题并简化了系统设计。 DS90UB927Q-Q1 串行器嵌入了时钟，并将信号电平位移至高速低压差分信令。多达24 个RGB 数据位连同3 个视频控制信号和多达4 个IS 数据输入一起被串行化。凭借FPD-Link 数据接口，该器件可轻松连接数据源，同时还能减小EMI 和总线宽度。通过使用低压差分信令、数据扰频和随机生成以及直流均衡功能可最大程度减少高速FPD-Link III 总线上的EMI。

商品特性

双向控制通道接口，可连接到I²C 兼容串行控制总线
低电磁干扰(EMI) FPD-Link 视频输入
支持高清(720p) 数字视频格式
支持5MHz 至85MHz 像素时钟(PCLK)
支持RGB888 + VS、HS、DE 和I²S 音频
多达4 个针对环绕立体声应用的I²S 数字音频输入
4 条具有2 个专用引脚的双向通用输入输出(GPIO) 通道
通过1.8V 或3.3V 兼容LVCMOS I/O 接口实现
3.3V 单电源运行
长达10 米的交流耦合屏蔽双绞线(STP) 互连
具有嵌入式时钟的直流均衡和扰频数据
支持中继器应用
内部模式生成
低功率模式最大限度地减少了功率耗散
汽车应用级产品：符合AEC-Q100 2 级要求
8kV 的人体模型(HBM) 和ISO 10605 静电放电(ESD) 额定值
向后兼容模式

应用领域

汽车导航显示屏
后座娱乐系统
汽车驾驶员辅助系统
车载百万象素级摄像机系统

	属性	参数值
	商品目录	串行器/解串器
	类型	串行器
	数据速率	2.975Gbps
	时钟频率(fc)	85MHz
	工作电压	3V~3.6V

	属性	参数值
	工作温度	-40℃~+105℃
	通道数	4
	输入	LVDS
	控制接口	I2C
