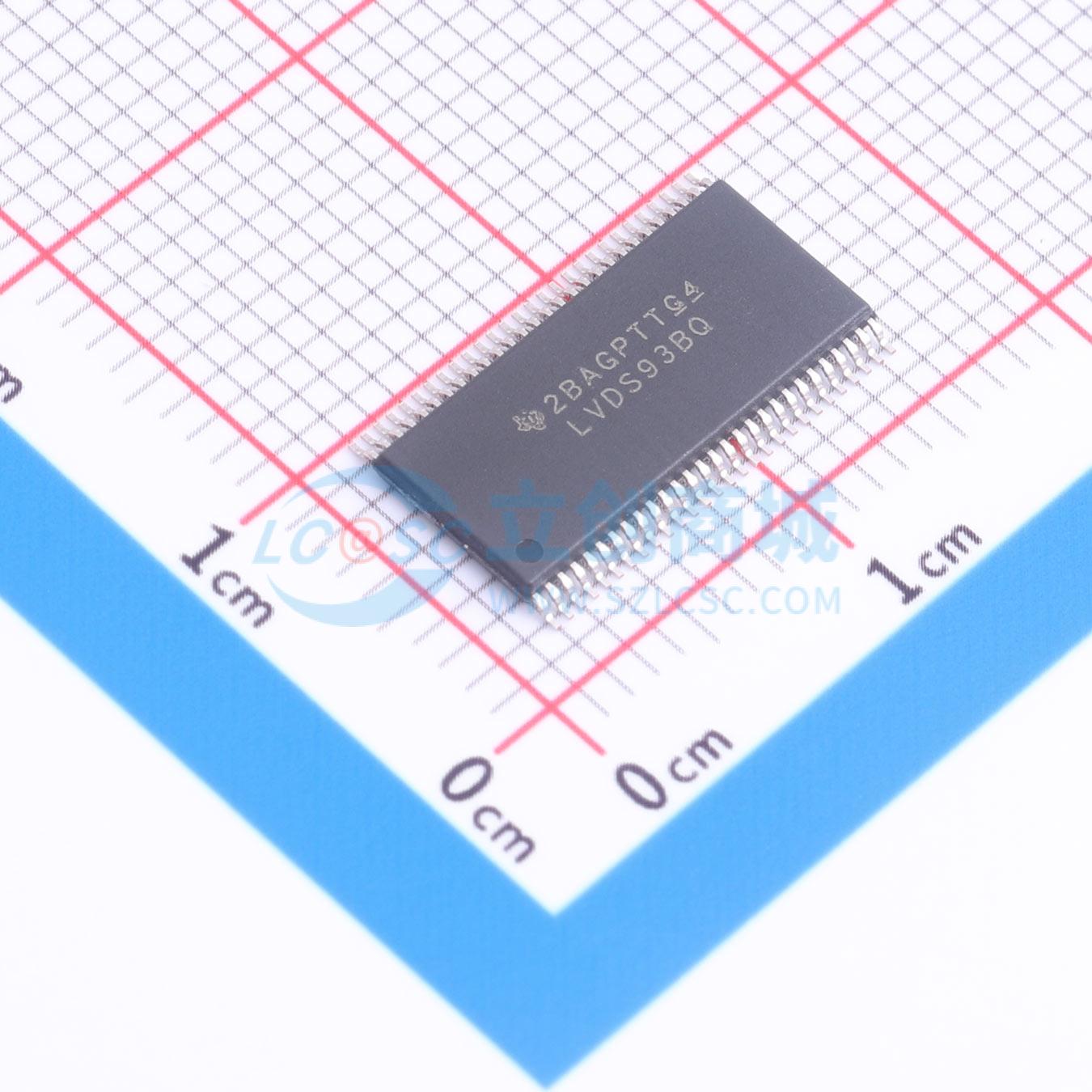

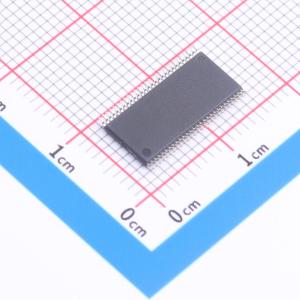

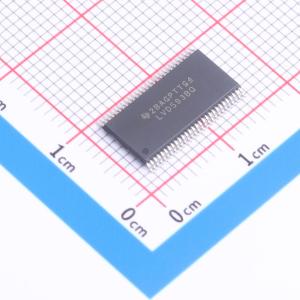

SN65LVDS93BIDGGTQ1

SN65LVDS93B-Q1 变送器在单个集成电路中融合了4个7位并行负载串行输出移位寄存器、1个7X时钟合成器以及5个低电压差动信号(LVDS) 线路驱动器。借助这些功能，可通过5个平衡对导体将28位单端LVTTL数据同步发送至兼容接收器，如DS90CR286A-Q1和具有集成LVDS接收器的LCD面板。

发送数据时，数据位D0至D27会在输入时钟信号(CLKIN) 边沿逐个载入寄存器。可通过时钟选择(CLKSEL) 引脚来选择时钟的上升沿或下降沿。CLKIN的频率会进行7倍倍频，然后用于以串行方式分7位时间片上传数据寄存器。接着会将4个串行数据流和锁相时钟(CLKOUT) 输出至LVDS输出驱动器。CLKOUT的频率与输入时钟(CLKIN) 相同。

SN65LVDS93B-Q1无需外部组件，只需很少控制，甚至无需控制。发送器输入端的数据总线与接收器输出端的相同，数据传输对于用户而言是透明的。用户唯一能够干预的是选择时钟上升沿（向CLKSEL输入高电平）或下降沿（向CLKSEL输入低电平），以及能够使用关断/清零(SHTDN) 引脚。SHTDN是一个低电平有效输入，可禁用时钟并关断LVDS输出驱动器，从而降低功耗。该信号为低电平时，可将所有内部寄存器置为低电平。

SN65LVDS93B-Q1的额定工作环境温度范围为 -40°C至85°C。

• 符合面向汽车应用的AEC-Q100标准，具有温度等级3：-40°C至85°C
• 人体放电模型(HBM) 静电放电(ESD) 分类等级3
• 组件充电模式(CDM) ESD分类等级C6
• 低压差分信号(LVDS) 显示系列接口，可直接连接具有集成LVDS的LCD显示面板
• 1.8V至3.3V耐压数据输入，可直接连接低功耗、低压应用和图形处理器
• 传输速率高达85Mpps（百万像素/秒）；像素时钟频率范围10MHz至85MHz；最高支持2.38Gbps数据速率
• 适合HVGA到高清(HD) 范围内的显示分辨率，并且电磁干扰(EMI) 较低
• 通过3.3V单电源供电运行，75MHz频率下的功耗为170mW（典型值）
• 28个数据通道 + 时钟输入低压晶体管 - 晶体管逻辑(TTL)，4个数据通道 + 时钟输出低压差分

• 汽车导航显示屏
• 汽车仪表组显示屏
• 汽车中心堆栈显示屏
