温馨提醒：图片仅供参考，商品以实物为准

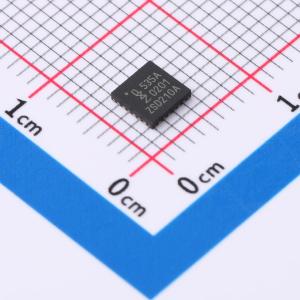

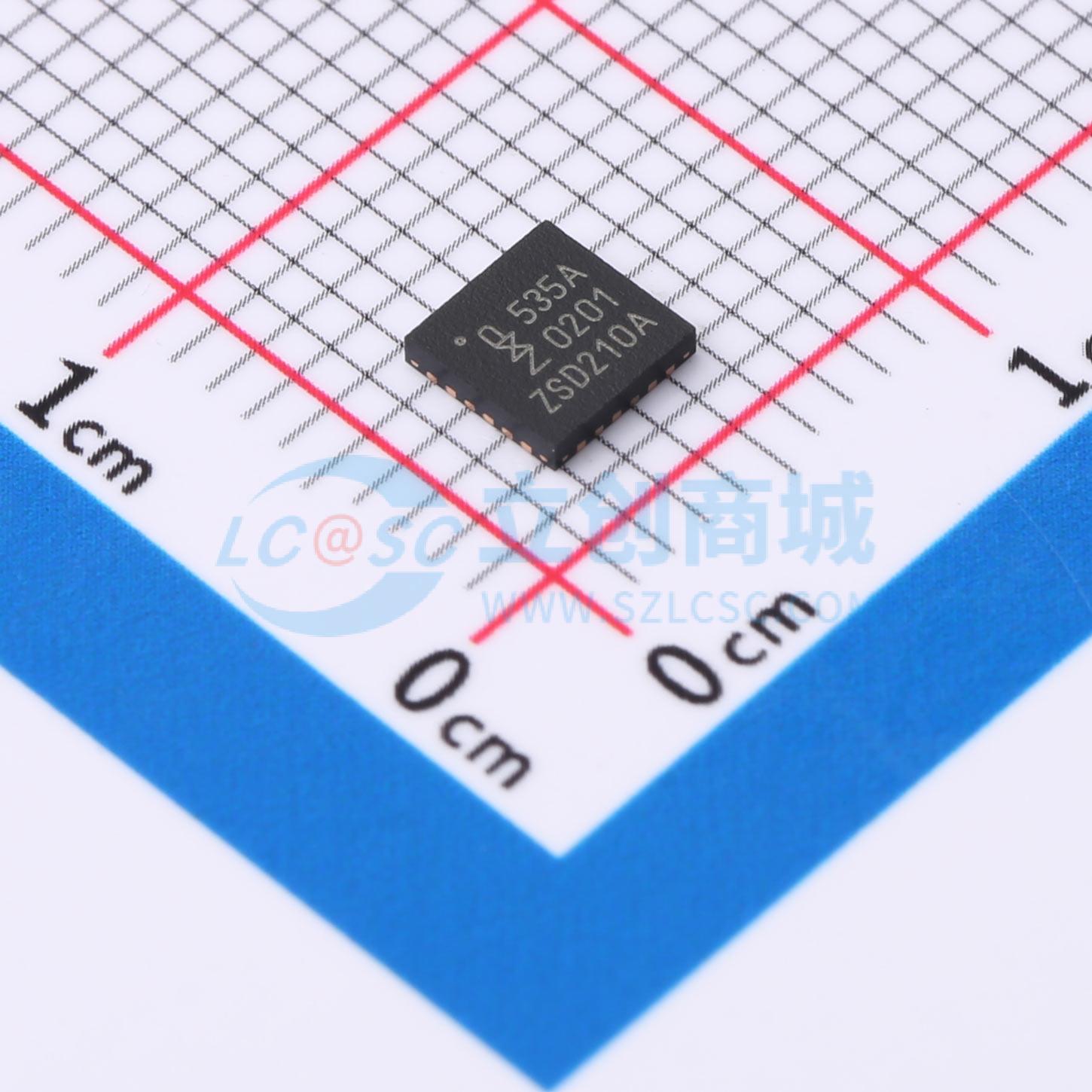

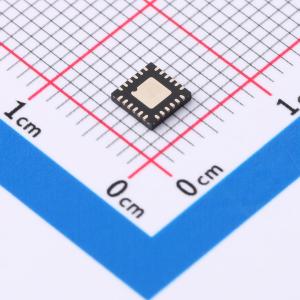

PCA9535AHF,128
带中断功能的低压16位I2C总线I/O端口
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款用于PC总线/SMBus应用的低压16位通用输入/输出（GPIO）扩展器，具有中断和复位功能。在需要额外I/O时提供简单解决方案，同时使互连最少。宽VDD范围为1.65V至5.5V，可与下一代微处理器和微控制器接口。包含四对8位配置、输入、输出和极性反转寄存器
- 品牌名称
- NXP(恩智浦)
- 商品型号
- PCA9535AHF,128
- 商品编号
- C2669654
- 商品封装
- HWQFN-24-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.09克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | I/O扩展器 | |
| 接口类型 | I2C；SMBus | |
| I/O数量 | 16 | |
| 是否有中断输出 | 有中断输出 | |
| 输出类型 | 推挽式 | |
| 工作电压 | 1.65V~5.5V | |
| 灌电流(IOL) | 25mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 10mA | |
| 时钟频率(fc) | 400kHz | |
| 工作温度 | -40℃~+85℃ | |
| 支持设备数量 | 8 | |
| 静态电流(Iq) | 1.5uA | |
| 输出高电平(VOH) | 4.1V | |
| 输出低电平(VOL) | 200mV |
