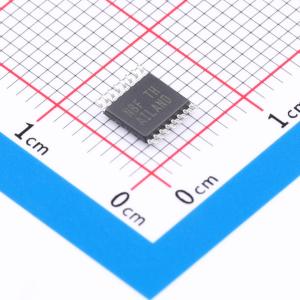

温馨提醒：图片仅供参考，商品以实物为准
MAX7315AUE+T
8端口输入/输出扩展器，带有LED亮度控制和中断，提供热插入保护
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 提供微处理器8个I/O端口，每个I/O端口可单独配置为5.5V下额定电流50mA的开漏电流吸收输出，或具有转换检测功能的逻辑输入。第九个端口可用于转换检测中断或作为通用输出。输出能够直接驱动LED，或通过外部上拉电阻提供高达5.5V的逻辑输出。集成了8位PWM电流驱动控制，其中4位为全局控制，可对所有LED输出进行14级粗调，各输出还有独立的4位控制，可将全局设置的电流进一步细分为16级
- 商品型号
- MAX7315AUE+T
- 商品编号
- C2669664
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | I/O扩展器 | |
| 接口类型 | I2C；SMBus | |
| I/O数量 | 8 | |
| 是否有中断输出 | 有中断输出 | |
| 输出类型 | 开漏 | |
| 工作电压 | 2V~3.6V | |
| 灌电流(IOL) | 50mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | - | |
| 时钟频率(fc) | 400kHz | |
| 工作温度 | -40℃~+125℃ | |
| 支持设备数量 | 64 | |
| 静态电流(Iq) | 1.2uA | |
| 输出低电平(VOL) | 250mV |
