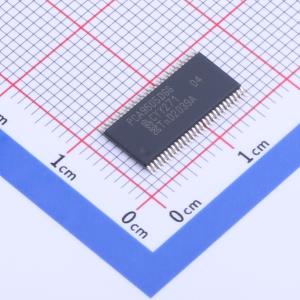

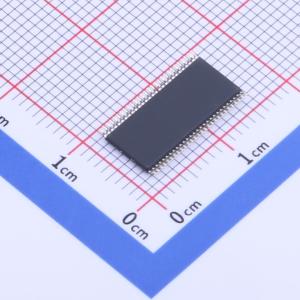

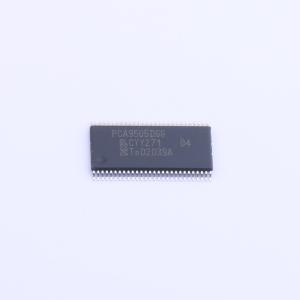

温馨提醒：图片仅供参考，商品以实物为准
PCA9505DGG,118
带复位、输出使能和中断功能的40位I²C总线I/O端口 停产
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 提供40位并行输入/输出（I/O）端口扩展，适用于I²C总线应用，由5组8个I/O组成。在5V电源电压下，输出能够提供10mA的源电流和15mA的灌电流，总封装负载为600mA，可直接驱动40个LED。任何40个I/O端口都可以配置为输入或输出。输出端口为图腾柱结构，其逻辑状态在确认（银行变更）时发生变化
- 品牌名称
- NXP(恩智浦)
- 商品型号
- PCA9505DGG,118
- 商品编号
- C2669685
- 商品封装
- TSSOP-56-6.1mm
- 包装方式
- 编带
- 商品毛重
- 0.541克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | I/O扩展器 | |
| 接口类型 | I2C | |
| I/O数量 | 40 | |
| 是否有中断输出 | 有中断输出 | |
| 输出类型 | 推挽式 | |
| 工作电压 | 2.3V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 15mA | |
| 拉电流(IOH) | 10mA | |
| 时钟频率(fc) | 400kHz | |
| 工作温度 | -40℃~+85℃ | |
| 支持设备数量 | 8 | |
| 静态电流(Iq) | 1uA |
