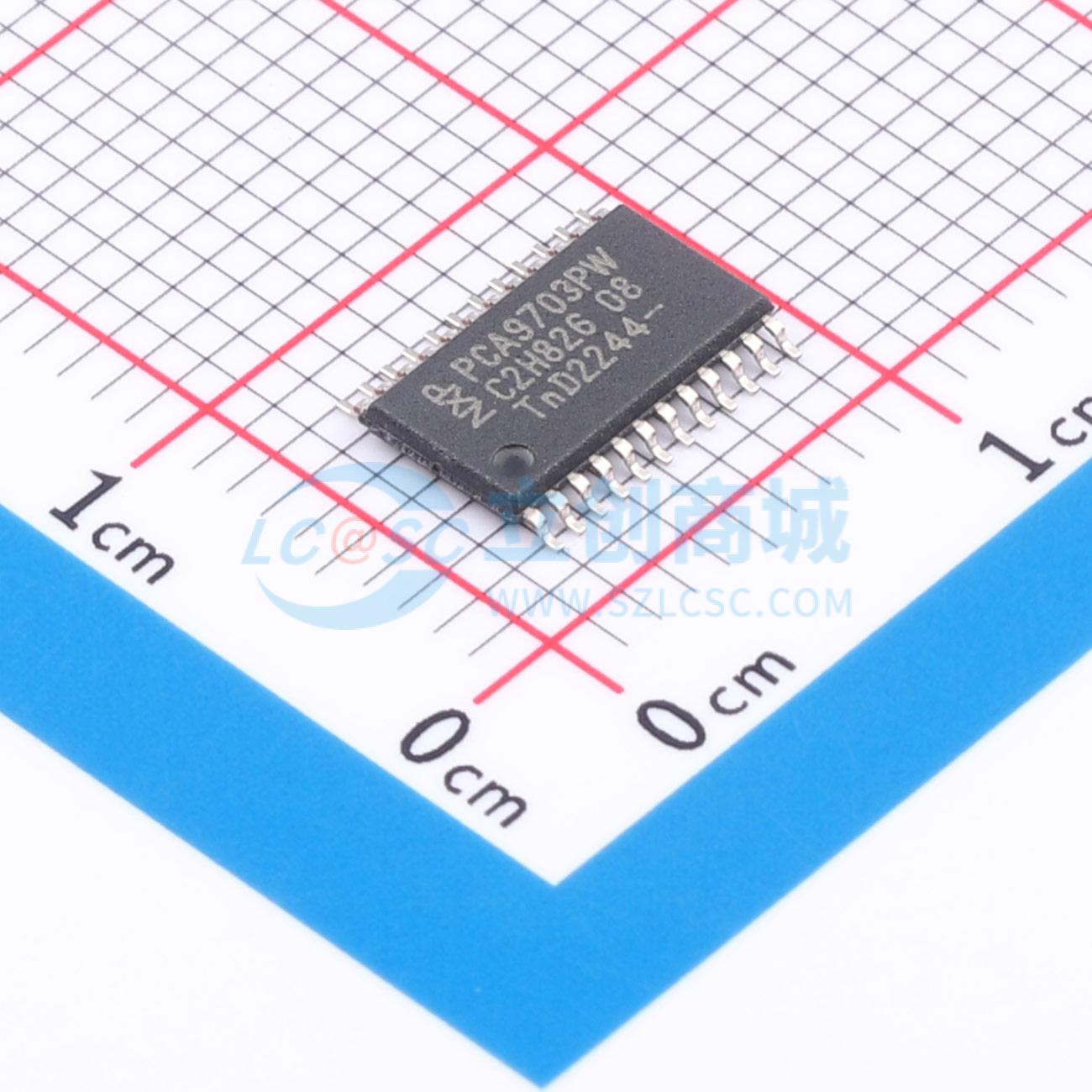

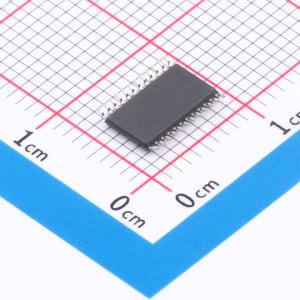

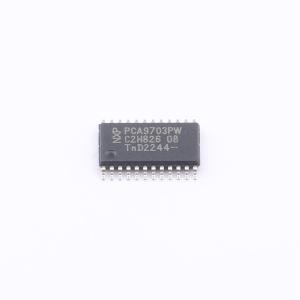

PCA9703PW,118

支持18V的SPI接口，带可屏蔽中断的16位通用输入输出端口

描述

是一款低功耗、18V耐压的SPI通用输入（GPI）移位寄存器，用于监控开关输入状态。当一个或多个开关输入状态改变时，它会产生中断，但可以使用中断屏蔽功能使选定的输入不产生中断。输入电平在大于 0.8×VDD 时被识别为高电平，在小于 0.55×VDD（在 5V 节点处最低为 2.5V）时被识别为低电平，可监控多达 16 个开关输入。CS 引脚的下降沿采样输入端口状态并清除中断，当 CS 为低电平时，SCLK 的上升沿将数据加载到移位寄存器并将值移出。SCLK 的下降沿采样串行输入，CS 的上升沿将移位寄存器的内容加载到设备的中断屏蔽寄存器中。每个输入端口都有一个 18V 击穿 ESD 保护电路，可将 ESD/过电压电流导入地

品牌名称

NXP(恩智浦)

商品型号

PCA9703PW,118

商品编号

C2669706

商品封装

TSSOP-24​

包装方式

编带

商品毛重

0.001克(g)
