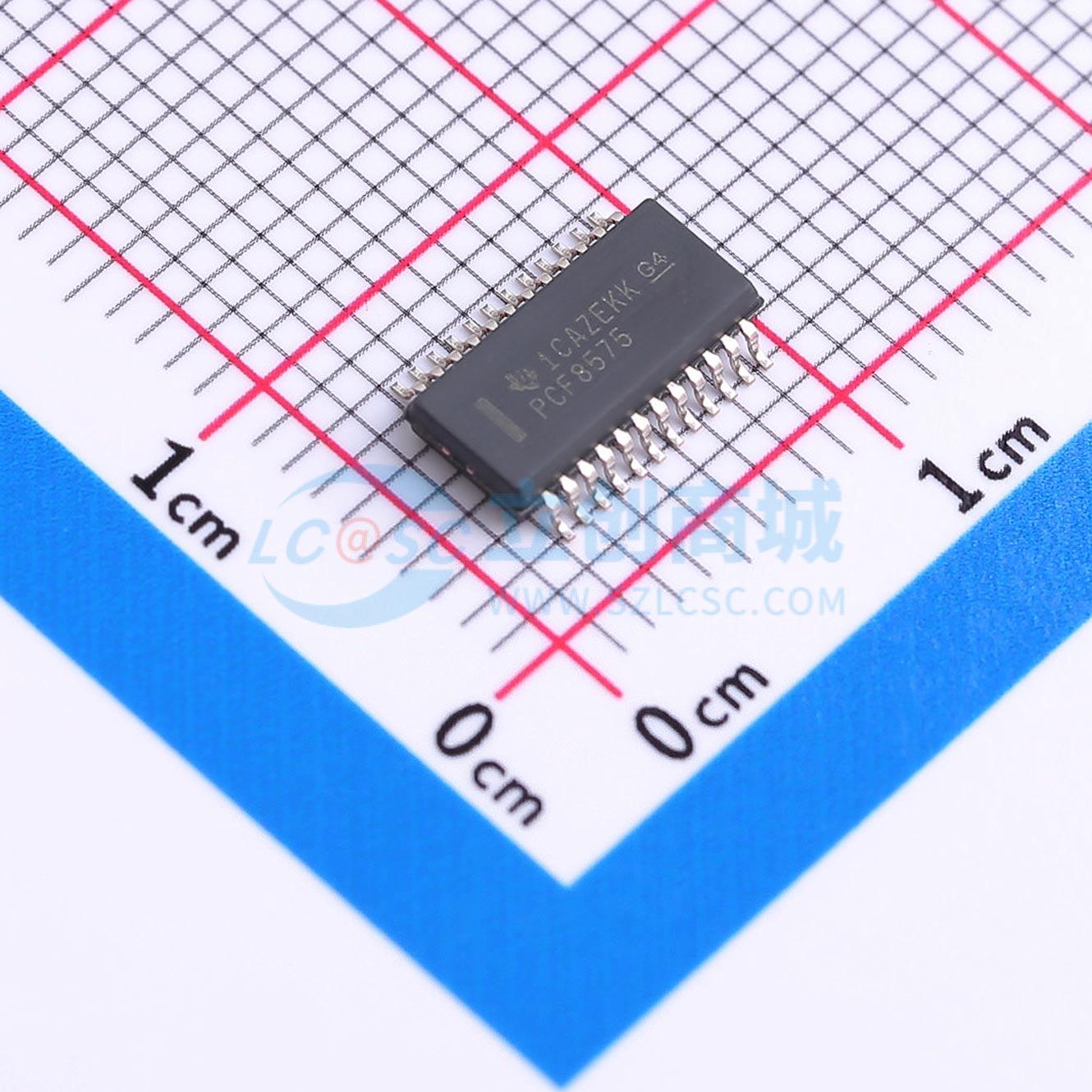

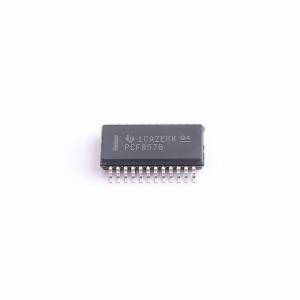

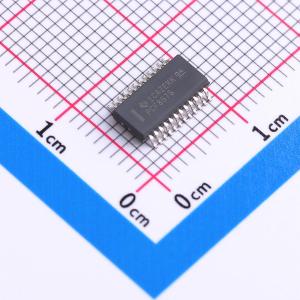

温馨提醒：图片仅供参考，商品以实物为准
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | I/O扩展器 | |
| 接口类型 | I2C；SMBus | |
| I/O数量 | 16 | |
| 是否有中断输出 | 有中断输出 | |
| 输出类型 | 推挽式 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2.5V~5.5V | |
| 灌电流(IOL) | 25mA | |
| 拉电流(IOH) | 1mA | |
| 时钟频率(fc) | 400kHz | |
| 工作温度 | -40℃~+85℃ |
商品概述
该面向两线双向总线 (I²C) 的16 位 I/O 扩展器专为2.5V 至 5.5V VCC 工作电压而设计。 PCF8575 器件通过 I²C 接口[串行时钟(SCL)、串行数据(SDA)] 为大多数微控制器系列提供通用远程I/O扩展。 此器件具有一个16 位准双向输入/输出(I/O) 端口（P07–P00、P17–P10），其中包括具有高电流驱动能力的锁存输出，用于直接驱动LED。每个准双向I/O都可以用作输入或输出（无需使用数据方向控制信号）。在上电时，这些I/O 处于高电平。在该模式下，仅有一个连接到 VCC 的电流源处于活动状态。
商品特性
- I²C 至并行端口扩展器
- 开漏中断输出
- 10μA 低待机电流消耗（最大值）
- 兼容大多数微控制器
- 400kHz 快速 I²C 总线
- 针对多达8 个器件使用的3 个硬件地址引脚寻址
- 具有高电流驱动能力的锁存输出，用于直接驱动LED
- 连接到 VCC 的电流源，用于主动在输出端驱动高电平
- 闩锁性能超出JESD 78 II 类规范要求的 100mA
- 静电放电(ESD) 保护性能超过JESD 22 规范的要求2000V 人体放电模型200V 机器模型1000V 充电器件模型
应用领域
- 电信方舱：滤波器单元
- 服务器
- 路由器（电信交换设备）
- 个人计算机
- 个人电子产品
- 工业自动化
- 采用GPIO 受限处理器的产品
