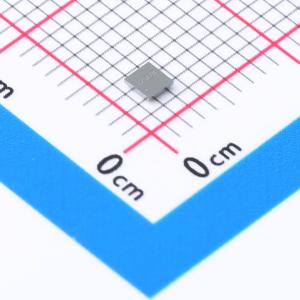

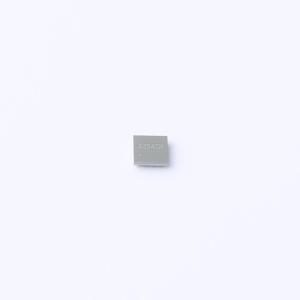

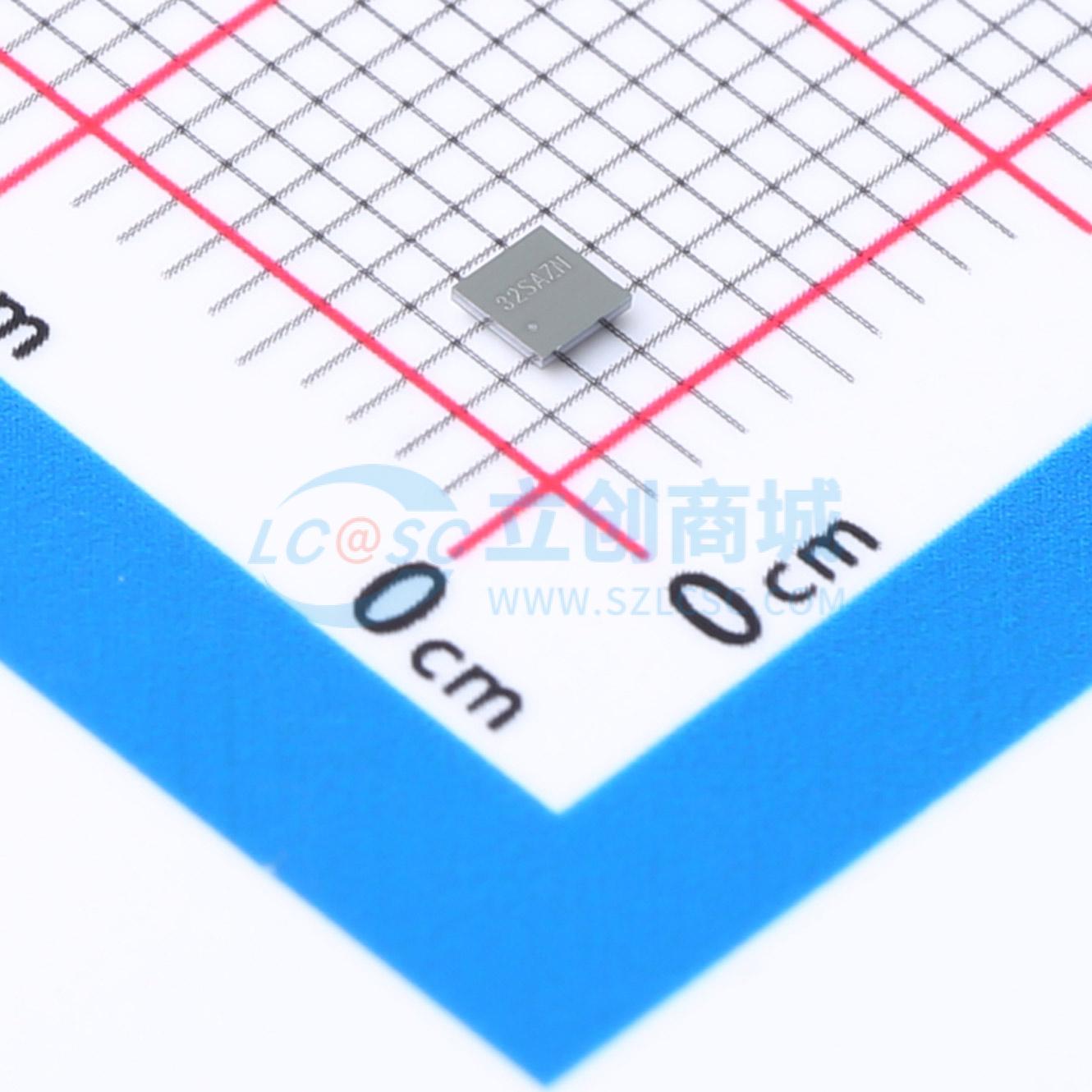

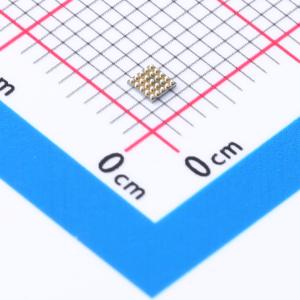

温馨提醒：图片仅供参考，商品以实物为准
TCA6418EYFPR
由 I2C 控制的 18 通道通用输入输出(GPIO)扩展器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 带有集成ESD保护的18通道GPIO扩展器件，支持1.65V至3.6V电源电压，并可通过I2C接口使用。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TCA6418EYFPR
- 商品编号
- C2669738
- 商品封装
- DSBGA-25(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.142857克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | I/O扩展器 | |
| 接口类型 | I2C | |
| I/O数量 | 18 | |
| 是否有中断输出 | 有中断输出 | |
| 输出类型 | - | |
| 工作电压 | 1.65V~3.6V | |
| 灌电流(IOL) | 25mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 10mA | |
| 时钟频率(fc) | 1MHz | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流(Iq) | 3uA | |
| 输出高电平(VOH) | 2.5V | |
| 输出低电平(VOL) | 250mV |
商品概述
TCA6418E是一款带有集成ESD保护的18通道GPIO扩展器件。它能够在1.65V至3.6V电源电压下运行，并且具有可通过I²C接口[串行时钟(SCL)，串行数据(SDA)]使用的18个通用输入/输出(GPIO)接口。
这个器件的主要优势是将处理器从必须单独监视多个输入变化中解放出来并且也使得处理器上的GPIO能够驱动其它输出。这样就节省了功耗和带宽。TCA6418E还是具有有限数量GPIO用法的理想选择。
商品特性
- 1.65V至3.6V的工作电源电压范围
- 18个可被置为输入或输出的GPIO
- 在非GPIO引脚上静电放电(ESD)保护超过JESD 22标准
- 2000V人体模型(A114 - A)
- 1000V充电器件模型(C101)
- 低待机（空闲）电流消耗
- 支持1MHz快速模式加上I²C总线
- 开漏低电平有效中断输出，当键被按下或者键被释放时置为有效
- 50μs的可选消抖时间
- 施密特触发器操作可在SCL和SDA输入端实现慢速输入转换和更佳的噪声抗扰度：在1.8V时Vhys典型值为0.18V
- 锁断性能超过200mA（符合JESD 78，II类规范的要求）
- 极小型封装晶圆级芯片封装(WCSP)(YFP)：2mm x 2mm；0.4mm焊球间距
应用领域
- 智能电话
- 掌上电脑(PDA)
- 全球卫星定位(GPS)设备
- MP3播放器
- 数码相机
