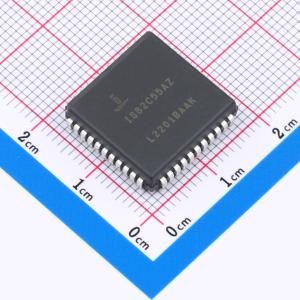

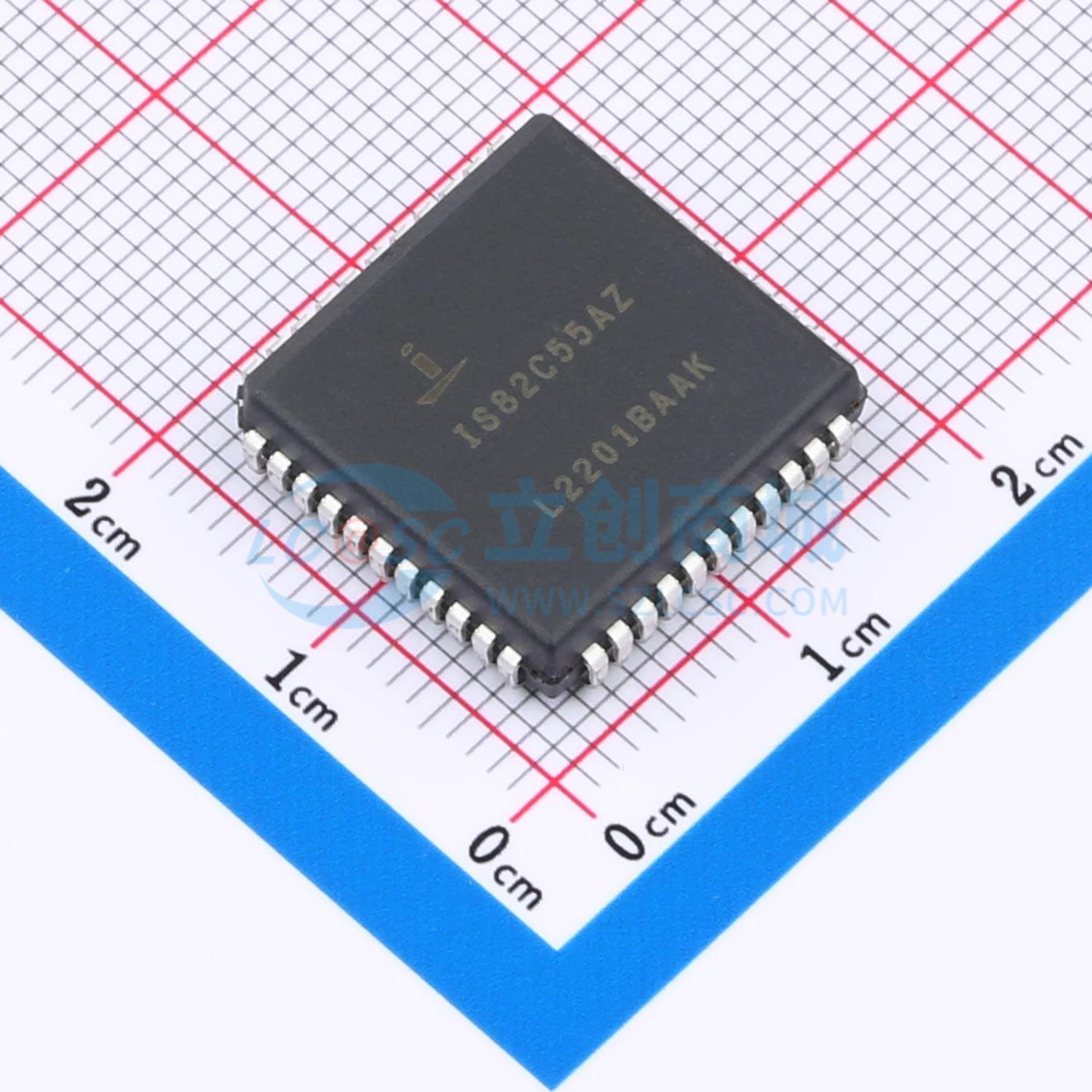

温馨提醒：图片仅供参考，商品以实物为准
IS82C55AZ96
CMOS可编程外设接口
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- Intersil 82C55A 是行业标准 8255A 的高性能 CMOS 版本，采用自对准硅栅 CMOS 工艺（缩比 SAJI IV）制造。它是一款通用可编程 I/O 器件，可与多种不同的微处理器配合使用
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- IS82C55AZ96
- 商品编号
- C2669715
- 商品封装
- PLCC-44(16.58x16.58)
- 包装方式
- 编带
- 商品毛重
- 2.766667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | I/O扩展器 | |
| 接口类型 | 并行 | |
| I/O数量 | 24 | |
| 是否有中断输出 | - | |
| 输出类型 | - | |
| 工作电压 | 4.5V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 2.5mA | |
| 拉电流(IOH) | 2.5mA | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流(Iq) | 10uA | |
| 输出高电平(VOH) | 3V | |
| 输出低电平(VOL) | 400mV |
商品特性
- 提供无铅加退火工艺产品（符合RoHS标准）
- 引脚与NMOS 8255A兼容
- 24个可编程I/O引脚
- 完全与TTL兼容
- 高速运行，与5MHz和8MHz的80C86及80C88配合使用时无需“等待状态”
- 具备直接位设置/复位功能
- 增强的控制字读取功能
- L7工艺
- 所有I/O端口驱动能力为2.5mA
- 低待机功耗（ICCSB）... 10μA
