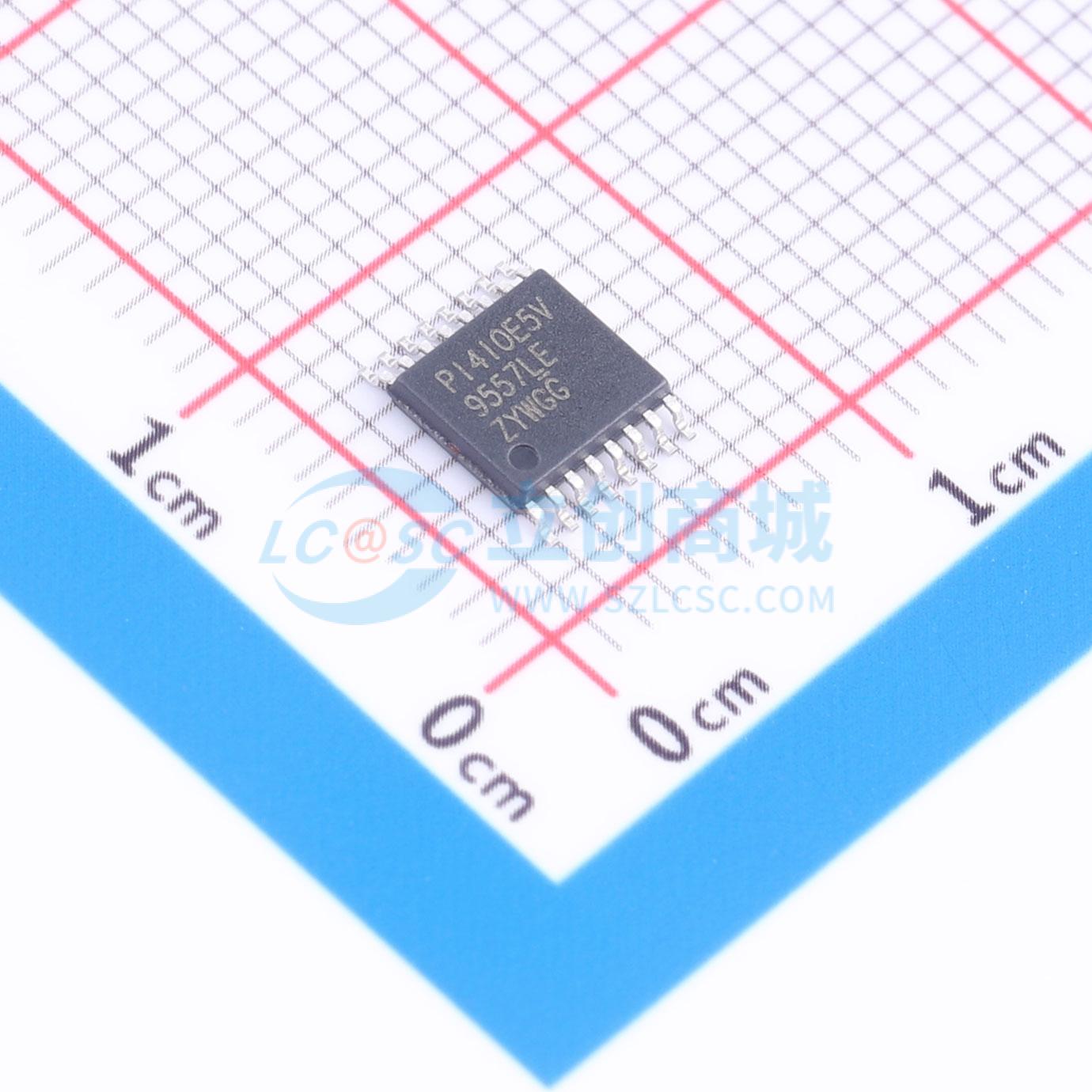

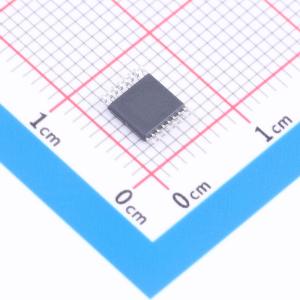

温馨提醒：图片仅供参考，商品以实物为准
PI4IOE5V9557LEX
8位I2C总线和SMBus I/O端口带复位功能
- 描述
- 提供8位通用并行输入/输出（GPIO）扩展，支持中断和复位功能。适用于PC-bus/SMBus应用。
- 品牌名称
- DIODES(美台)
- 商品型号
- PI4IOE5V9557LEX
- 商品编号
- C2669677
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | I/O扩展器 | |
| 接口类型 | I2C；SMBus | |
| I/O 数量 | 8 | |
| 是否有中断输出 | - | |
| 输出类型 | - | |
| 灌电流(IOL) | - |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | - | |
| 时钟频率(fc) | 400kHz | |
| 功能特性 | 复位功能；级联与地址扩展 | |
| 工作电压 | 2.3V~5.5V | |
| 工作温度 | -40℃~+85℃ |
商品概述
DIODES PI4IOE5V9557为I²C总线/SMBus应用提供8位通用并行输入/输出（GPIO）扩展。它具有更高驱动能力、5V耐压、低电源、独立I/O配置和更小封装等特点。当ACPI电源开关、传感器、按钮、LED、风扇等需要额外I/O时，它提供了一个简单的解决方案。PI4IOE5V9557由一个8位寄存器组成，用于将I/O配置为输入或输出，还有一个8位极性寄存器，用于改变输入端口寄存器的极性。每个输入或输出的数据保存在相应的输入端口或输出端口寄存器中。所有寄存器都可以由系统主机读取。上电复位将寄存器设置为默认值，并初始化设备状态机。RESET引脚可在不关闭设备电源的情况下实现相同的复位/默认I/O输入配置，使寄存器和I²C总线状态机保持默认状态，直到RESET输入再次变为高电平。三个硬件引脚（A0、A1、A2）可改变固定的I²C总线地址，允许最多八个设备共享同一I²C总线/SMBus。
商品特性
- 工作电源电压范围为2.3V至5.5V
- 带中断和复位功能的8位I²C总线GPIO
- 5V耐压I/O
- 极性反转寄存器
- 低电平有效复位引脚
- 低电流消耗
- 时钟频率为0Hz至400KHz
- SCL/SDA输入上有噪声滤波器
- 上电复位
- ESD保护（4KV HBM和1KV CDM）
- 完全无铅且完全符合RoHS标准
- 无卤素和锑的“绿色”器件
- 封装（提供无铅和绿色选项）：16引脚、173密耳宽的TSSOP（L）
应用领域
- ACPI电源开关
- 传感器
- 按钮
- LED
- 风扇
