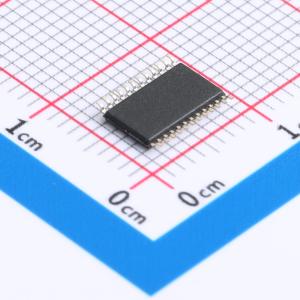

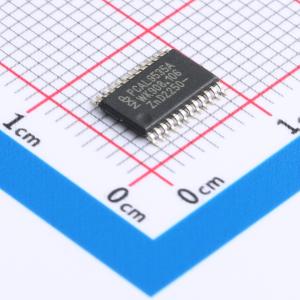

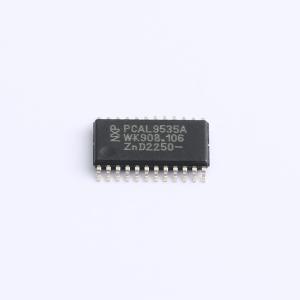

温馨提醒：图片仅供参考，商品以实物为准
PCAL9535APW,118
低电压16位I2C总线I/O端口，带中断和敏捷I/O
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 低电压16位通用GPIO扩展器，带有中断和复位功能，适用于I2C/SMBus应用。
- 品牌名称
- NXP(恩智浦)
- 商品型号
- PCAL9535APW,118
- 商品编号
- C2669683
- 商品封装
- TSSOP-24
- 包装方式
- 编带
- 商品毛重
- 0.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | I/O扩展器 | |
| 接口类型 | I2C；SMBus | |
| I/O 数量 | 16 | |
| 是否有中断输出 | 有中断输出 | |
| 输出类型 | 推挽 | |
| 灌电流(IOL) | 25mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 10mA | |
| 时钟频率(fc) | 400kHz | |
| 支持设备数量 | 8 | |
| 静态电流(Iq) | 1uA | |
| 工作电压 | 1.65V~5.5V | |
| 工作温度 | -40℃~+85℃ |
商品概述
PCAL9535A是一款用于I²C-bus/SMBus应用的低电压16位通用输入/输出扩展器，具备中断和复位功能。当需要额外I/O接口同时希望保持互连最简化时，例如在ACPI电源开关、传感器、按钮、LED、风扇控制等场景中，该I/O扩展器提供了一种简单的解决方案。除了提供一组灵活的GPIO外，其宽广的1.65 V至5.5 V VDD工作范围使其能够与供电电平不断降低以节省功耗的新一代微处理器和微控制器对接。该器件包含了PCA9535的四对8位配置、输入、输出和极性反转寄存器组，并额外具备旨在增强I/O功能的Agile I/O特性，包括：可编程输出驱动强度、可锁存输入、可编程上拉/下拉电阻、可屏蔽中断、中断状态寄存器、可编程开漏或推挽输出。PCAL9535A可直接替换PCA9535和PCA9535A，但其上电时所有I/O中断均被屏蔽，此默认屏蔽状态可避免电路板上电时产生虚假中断。其开漏中断输出会在任何输入状态与其对应的输入端口寄存器状态不同时被激活，用于向系统主控制器指示输入状态已发生变化。该中断输出可连接至微控制器的中断输入，从而使该远程I/O无需通过I²C-bus通信即可通知微控制器其端口是否有输入数据，因此PCAL9535A可保持为简单的从设备。器件输出具有25 mA的灌电流能力，可直接驱动LED，同时自身功耗较低。上电复位会将寄存器设置为默认值并初始化器件状态机。三个硬件引脚用于选择固定的I²C-bus地址，允许多达八个器件共享同一I²C-bus/SMBus。
商品特性
- I²C-bus转并行端口扩展器
- 工作电源电压范围为1.65 V至5.5 V
- 低待机电流消耗：典型值1.5 μA（5 V VDD时）；典型值1.0 μA（3.3 V VDD时）
- 施密特触发动作允许SCL和SDA输入缓慢过渡，并具有更好的开关噪声抗扰度；典型迟滞电压为0.10×VDD
- 5 V耐受I/O
- 开漏有效低电平中断输出
- 400 kHz快速模式I²C-bus
- 内部上电复位
- 上电时所有通道配置为输入
- 上电无毛刺
- 锁存输出，最大驱动能力为25 mA，可直接驱动LED
- 闩锁性能超过100 mA（符合JESD78，II类标准）
- ESD保护超过JESD22标准：2000 V人体模型；1000 V带电器件模型
- 提供TSSOP24和HVQFN24封装
- 可直接替换PCA9535和PCA9535A，且上电时中断被禁用
- 软件向后兼容PCA9535和PCA9535A
- 输出端口配置：可选择推挽或开漏输出级
- 中断状态：只读寄存器可识别中断源
- 位级I/O编程特性：可编程输出驱动强度（四种强度，用于降低低电容应用中的上升和下降时间）；输入锁存（输入端口寄存器值的变化会保持，直到该寄存器被读取）；上拉/下拉使能（浮空输入或使能上拉/下拉电阻）；上拉/下拉选择（100 kΩ上拉/下拉电阻选择）；中断屏蔽（可屏蔽输入状态变化时产生的中断）
