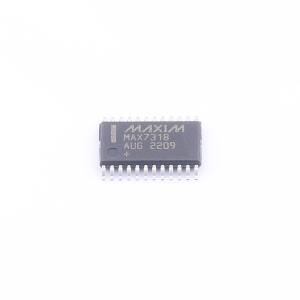

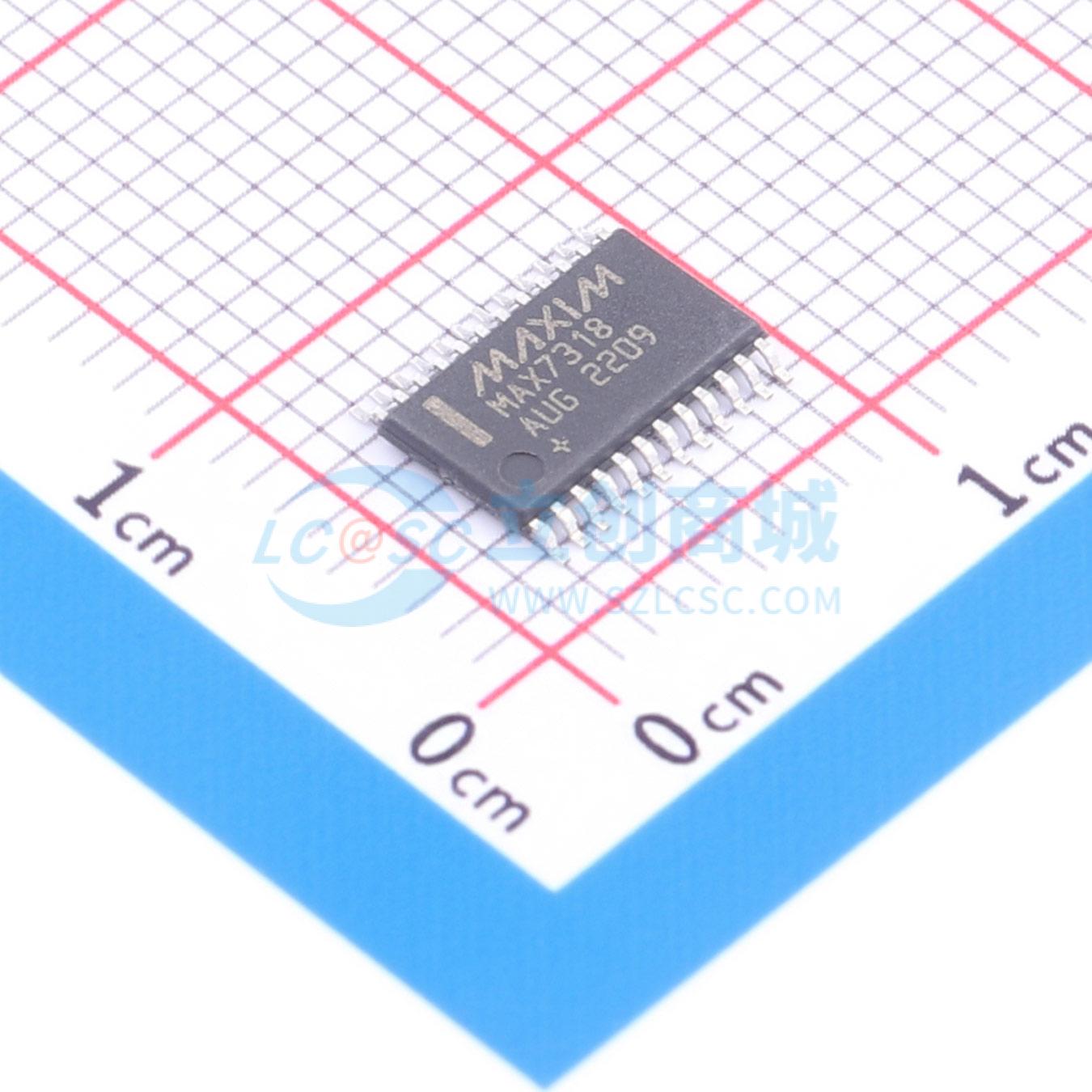

MAX7318AUG+T
2线接口、16位I/O端口扩展器，带中断和热插拔保护
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MAX7318是一款2线接口扩展器，提供16位并行输入/输出(I/O)端口扩展。支持SMBusTM和I2C应用。
- 商品型号
- MAX7318AUG+T
- 商品编号
- C2669656
- 商品封装
- TSSOP-24
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | I/O扩展器 | |
| 接口类型 | I2C；SMBus | |
| I/O数量 | 16 | |
| 是否有中断输出 | 有中断输出 | |
| 输出类型 | - | |
| 工作电压 | 2V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 43mA | |
| 拉电流(IOH) | 41mA | |
| 时钟频率(fc) | 400kHz | |
| 工作温度 | -40℃~+125℃ | |
| 支持设备数量 | 64 | |
| 静态电流(Iq) | 5.4uA |
商品特性
- 400kbps I²C兼容串行接口
- 2V至5.5V工作电压
- 5.5V过压耐受I/O
- 支持热插拔
- 16个I/O引脚，上电默认输入
- 每个I/O有100kΩ上拉电阻
- 开漏中断输出（INT）
- SCL/SDA输入有噪声滤波器
- 64个从机ID地址可选
- 低待机电流（典型值5.4μA）
- 极性反转
- 4mm×4mm、0.8mm薄型QFN封装
- -40℃至+125℃工作温度范围
应用领域
- 服务器
- RAID系统
- 工业控制
- 医疗设备
- 可编程逻辑控制器（PLC）
- 仪器仪表和测试测量
