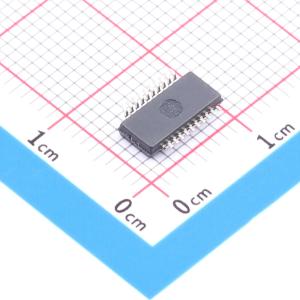

PLL1708DBQR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: PLL1708 4.096MHz 至 36.864MHz、串行控制、3.3V 双路 PLL 多时钟发生器
品牌名称: TI(德州仪器)
商品型号: PLL1708DBQR
商品编号: C2663191
商品封装: SSOP-20-150mil
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

PLL1707和PLL1708是低成本的锁相环（PLL）多时钟发生器。PLL1707和PLL1708可从27 MHz的参考输入频率生成四个系统时钟。PLL1707的时钟输出可通过采样频率控制引脚进行控制，而PLL1708的时钟输出可通过串行模式控制引脚进行控制。该器件通过省去外部元件，为客户节省了成本和空间，并使客户能够实现高性能音频DAC和/或ADC所需的极低抖动性能。PLL1707和PLL1708非常适合使用27 MHz主时钟的MPEG - 2应用，如DVD录像机、硬盘录像机、多媒体PC的DVD附加卡、数字高清电视系统和机顶盒。

商品特性

27 MHz主时钟输入
生成的音频系统时钟（PLL1707）：
- SCKO0：768 fS（fS = 44.1 kHz）
- SCKO1：768 fS、512 fS（fS = 48 kHz）
- SCKO2：256 fS（fS = 32、44.1、48、64、88.2、96 kHz）
- SCKO3：384 fS（fS = 32、44.1、48、64、88.2、96 kHz）
生成的音频系统时钟（PLL1708）：
- SCKO0：768 fS（fS = 44.1 kHz）
- SCKO1：768 fS、512 fS、384 fS、256 fS（fS = 48 kHz）
- SCKO2：256 fS（fS = 16、22.05、24、32、44.1、48、64、88.2、96 kHz）
- SCKO3：384 fS（fS = 16、22.05、24、32、44.1、48、64、88.2、96 kHz）
输出时钟零PPM误差
低时钟抖动：50 ps（典型值）
多种采样频率（PLL1707）：fS = 32、44.1、48、64、88.2、96 kHz
多种采样频率（PLL1708）：fS = 16、22.05、24、32、44.1、48、64、88.2、96 kHz
3.3 V单电源供电
PLL1707：并行控制
PLL1708：串行控制
封装：20引脚SSOP（150 mil），无铅产品

应用领域

硬盘+ DVD录像机
DVD录像机
硬盘录像机
DVD播放器
多媒体PC的DVD附加卡
数字高清电视系统
机顶盒

	属性	参数值
	商品目录	时钟发生器/频率合成器/PLL
	最大输出频率	36.87MHz
	工作电压	2.7V~3.6V

	属性	参数值
	输出通道数	4
	工作温度	-25℃~+85℃
