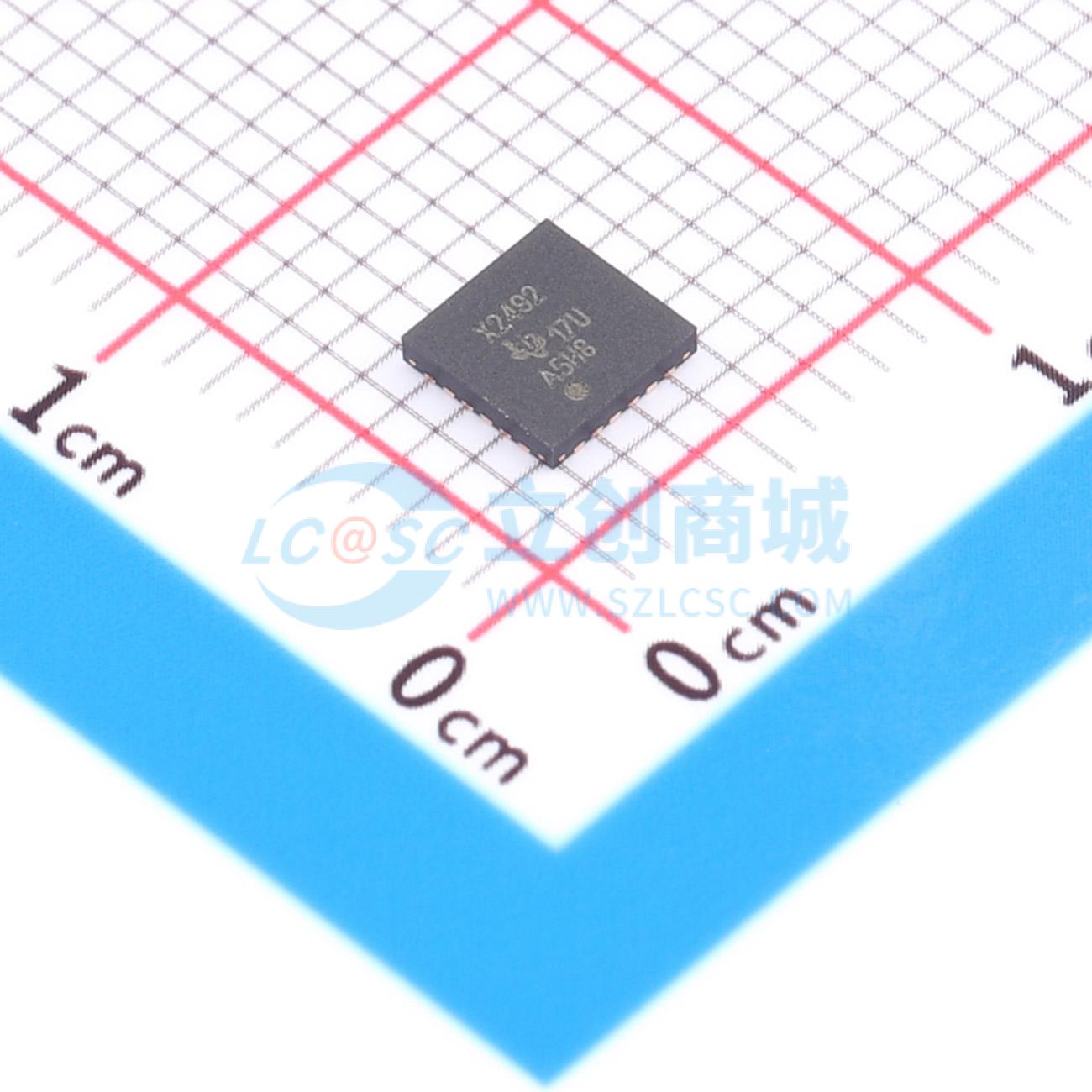

温馨提醒：图片仅供参考，商品以实物为准

LMX2492RTWR

14GHz低噪声分数N分频锁相环（PLL），具有斜坡/超宽带信号源发生功能

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LMX2492 具有斜坡/线性调频脉冲生成功能的 500MHz 至 14GHz 宽带、低噪声分数 N PLL
品牌名称: TI(德州仪器)
商品型号: LMX2492RTWR
商品编号: C2664080
商品封装: WQFN-24-EP(4x4)
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

	属性	参数值
	输出通道数	-
	工作温度	-40℃~+85℃
	时钟/振荡器	外置

商品概述

LMX2492/92-Q1 是一款具有斜坡和超宽带信号源发生功能的14GHz 宽频带三角积分分数N 分频PLL。它由一个相位频率检测器、可编程电荷泵以及用于外部VCO 的高频输入组成。LMX2492/92-Q1 支持宽范围且灵活的斜升功能类，其中包括FSK，PSK 和高达8 个段的可配置分段线性FM 调制系统配置。它还支持精细的PLL 分辨率以及相位检测器速率高达200MHz 的快速斜坡。 LMX2492/92-Q1 的任何一个寄存器均可被回读。LMX2492/92-Q1 可由单个3.3V 电源供电运行。而且，对于电压高达5.25V 的电荷泵的支持能够免除对于外部放大器的需要，从而获得一个具有更佳相位噪声性能的更简单解决方案。

商品特性

-227dBc/Hz 标称PLL 噪声
500MHz - 14GHz 宽频带PLL
3.15 - 5.25V 电荷泵PLL 电源
多用途斜坡/超宽带信号源发生
最大相位检测器频率200MHz 频移键控/相移键控(FSK/PSK) 调制引脚
数字锁检测单个3.3V 电源
汽车用125°C Q100 1 级认证非汽车用(LMX2492) 选项

应用领域

汽车用调频连续波(FMCW) 雷达
微波回程
测试和测量
无线基础设施
针对高速模数转换器(ADC) / 数模转换器(DAC) 的采样时钟

	属性	参数值
	商品目录	时钟发生器/频率合成器/PLL
	接口类型	三线式接口
	最大输出频率	14GHz
	工作电压	3.15V~3.45V
