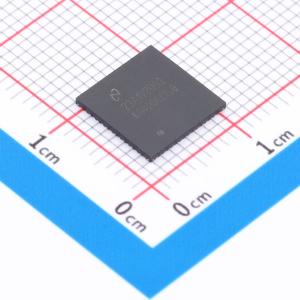

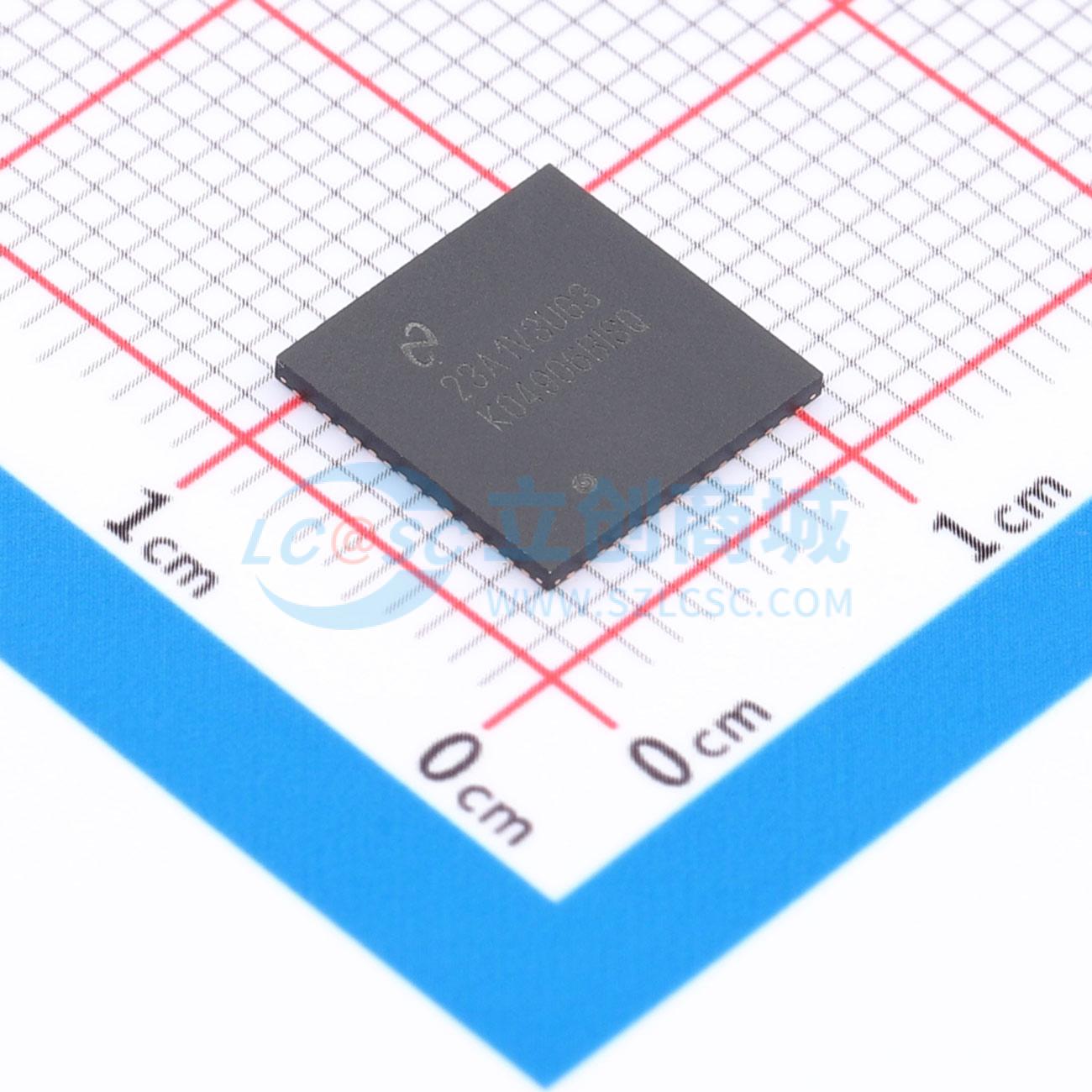

LMK04906BISQX/NOPB

LMK04906 是时钟抖动衰减器，具备满足高性能计时应用需求的高级功能，可实现优异的时钟抖动消除、时钟生成和分配。 LMK04906 接受 3 个时钟输入，范围从 1kHz 到 500MHz，可生成 6 个唯一的时钟输出频率，范围从 284kHz 至 2.6GHz。LMK04906 也可缓冲一个晶振或 VCXO，用于生成第 7 个唯一时钟频率。 该器件几乎可提供 SONET、以太网、光纤通道和多模式无线基站所需的所有频率转换组合。 LMK04906 输入时钟频率和时钟倍频比可通过一个 SPI 接口编程。

• 超低均方根(RMS) 抖动性能：100fs RMS 抖动（12kHz 至 20MHz），123fs RMS 抖动（100Hz 至 20MHz）
• 双环路 PLLatinum™ 锁相环(PLL) 架构
• 集成低噪声晶体振荡器电路，输入时钟丢失时采用保持模式 – 自动或手动触发/恢复
• 标准[1Hz] PLL 本底噪声 -227dBc/Hz
• 相位检测器速率高达 155MHz
• OSCin 倍频器
• 集成式低噪声压控振荡器(VCO)
• 3 个具有 LOS 的冗余输入时钟 – 自动和手动切换模式
• 50% 占空比输出分配，1 至 1045（偶数和奇数）
• 低电压正射极耦合逻辑(LVPECL)，低压差分信令(LVDS) 或低电压互补金属氧化物半导体(LVCMOS) 可编程输出
• 精密数字延迟，固定或动态可调
• 25ps 步长模拟延迟控制
• 6 个差分输出，高达 12 个单端输出
• 多达 5 个 VCXO / 晶振缓冲输出
• 高达 2600MHz 的时钟速率
• 0 延迟模式
• 加电时 3 个缺省时钟输出
• 多模式：双 PLL，单 PLL 和时钟分配
• 工业温度范围： -40°C 至 85°C
• 3.15V 至 3.45V 工作电压
• 封装：64 引脚 WQFN (9mm×9mm×0.8mm)
