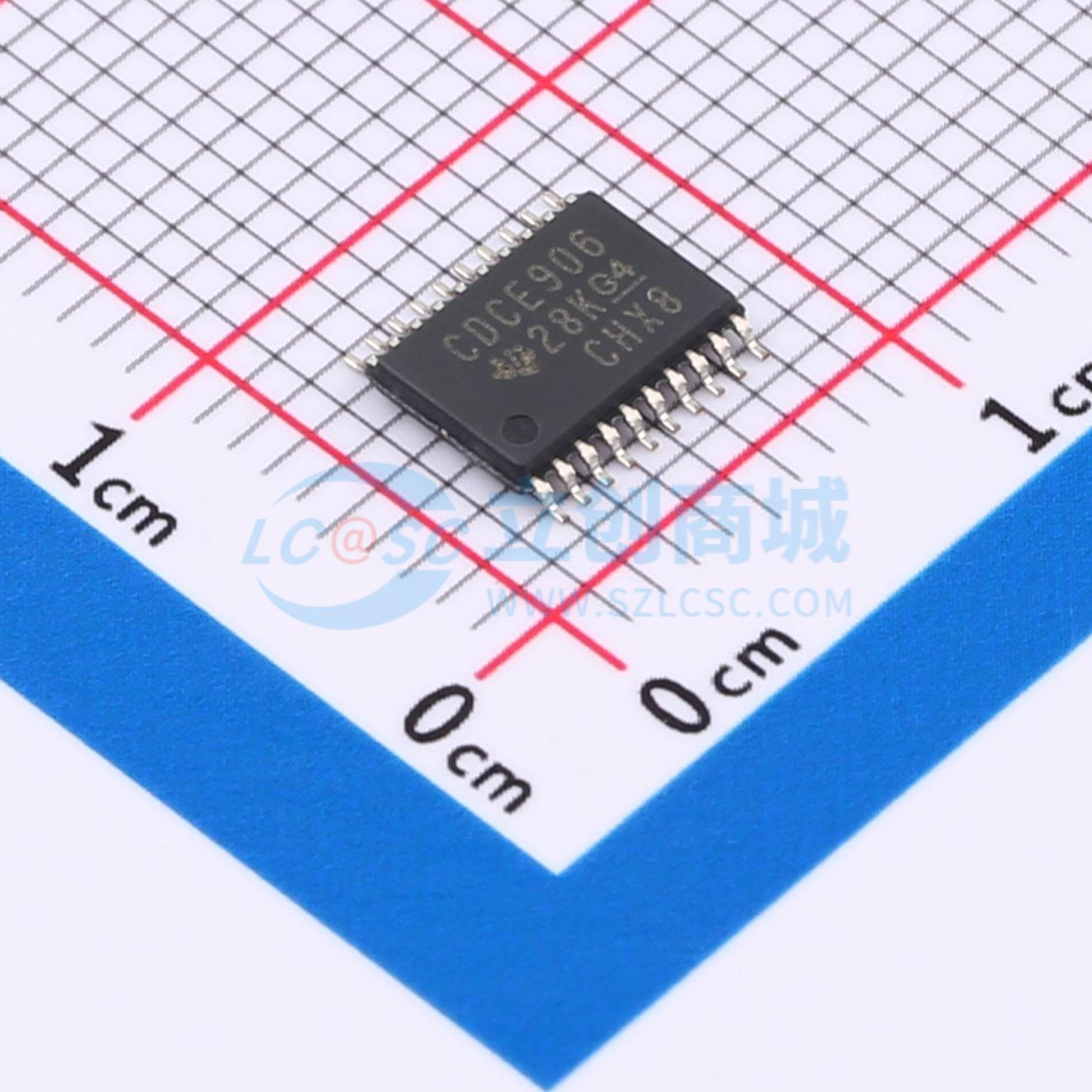

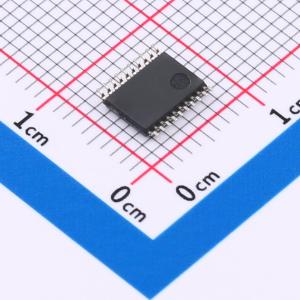

CDCE906PWR

CDCE906是目前市面上体积最小、功能强大的PLL合成器/乘法器/除法器之一。尽管其物理尺寸小巧，但CDCE906具有很高的灵活性。它能够根据给定的输入频率产生几乎独立的输出频率。 输入频率可以来自LVCMOS、差分输入时钟或单个晶体。可通过SMBus数据接口控制器选择合适的输入波形。 为了实现独立的输出频率，每个PLL的参考分频器M和反馈分频器N可以进行设置，M分频器的值范围为1至511，N分频器的值范围为1至4095。然后，PLL - VCO（压控振荡器）的频率被路由到自由可编程的输出切换矩阵，可连接到六个输出端中的任意一个。切换矩阵包括一个额外的7位后置分频器（1至127），并且每个输出都有反相逻辑。 深度M/N分频比允许从任何参考输入频率（例如27 MHz）生成零ppm时钟。 CDCE906包含三个PLL，其中一个支持SSC（扩频时钟）。PLL1、PLL2和PLL3设计用于高达167 MHz的频率，并针对具有宽分频因子的零ppm应用进行了优化。 PLL2还支持中心扩展和向下扩展频谱时钟（SSC）。这是一种降低电磁干扰的常用技术。此外，压摆率可控（SRC）输出边沿可将EMI噪声降至最低。 根据PLL频率和分频器设置，内部环路滤波器组件将自动调整，以实现PLL的高稳定性和优化的抖动传输特性。 该器件支持非易失性EEPROM编程，便于定制应用。它预先编程了工厂默认配置，在安装到PCB之前可以重新编程为不同的应用配置，也可以通过系统内编程进行重新编程。可通过串行SMBus接口对不同的器件设置进行编程。 两个自由可编程输入S0和S1可用于为每个应用控制最苛刻的逻辑控制设置（输出禁用为低电平、输出三态、掉电、PLL旁路等）。 CDCE906有三个电源引脚：VCC、VCCOUT1和VCCOUT2。VCC是器件的电源，它采用单一3.3 V电源电压供电。VCCOUT1和VCCOUT2是输出的电源引脚。VCCOUT1为输出Y0和Y1供电，VCCOUT2为输出Y2、Y3、Y4和Y5供电。两个输出电源的电压范围可以是2.3 V至3.6 V。当输出电压低于3.3 V时，输出驱动电流会受到限制。 CDCE906的工作温度范围为0℃至70℃。

• 高性能3:6基于PLL的时钟合成器/乘法器/除法器，用户可对PLL频率进行编程，无需施加高编程电压即可进行EEPROM编程，可通过SMBus数据接口轻松进行在线编程
• 宽PLL分频比，可实现0 ppm输出时钟误差，可从多个采样频率（fS = 16、22.05、24、32、44.1、48、96 kHz）生成精确的视频（27 MHz或54 MHz）和音频系统时钟，时钟输入可接受晶体、单端LVCMOS或差分输入信号，可接受8 MHz至54 MHz的晶体频率，可接受高达167 MHz的LVCMOS或差分输入频率，两个可编程控制输入[S0/S1, A0/A1]用于用户定义的控制信号，六个LVCMOS输出，输出频率高达167 MHz，LVCMOS输出可编程为互补信号，可通过可编程输出切换矩阵[6x6]自由选择输出频率，每个输出包含7位后置分频器
• 集成PLL环路滤波器组件
• 低周期抖动（典型值60 ps）
• 具备扩频时钟（SSC）功能，可降低系统EMI，可编程中心扩展SSC调制（±0.1%、±0.25%和±0.4%），平均相位等于未调制频率的相位
• 可编程向下扩展SSC调制（1%、1.5%、2%和5%）
• 可编程输出压摆率控制（SRC），可降低系统EMI
• 3.3 V器件电源，商业温度范围0℃至70℃
• 开发和编程套件，便于PLL设计和编程（TI Pro - Clock）
• 采用20引脚TSSOP封装
