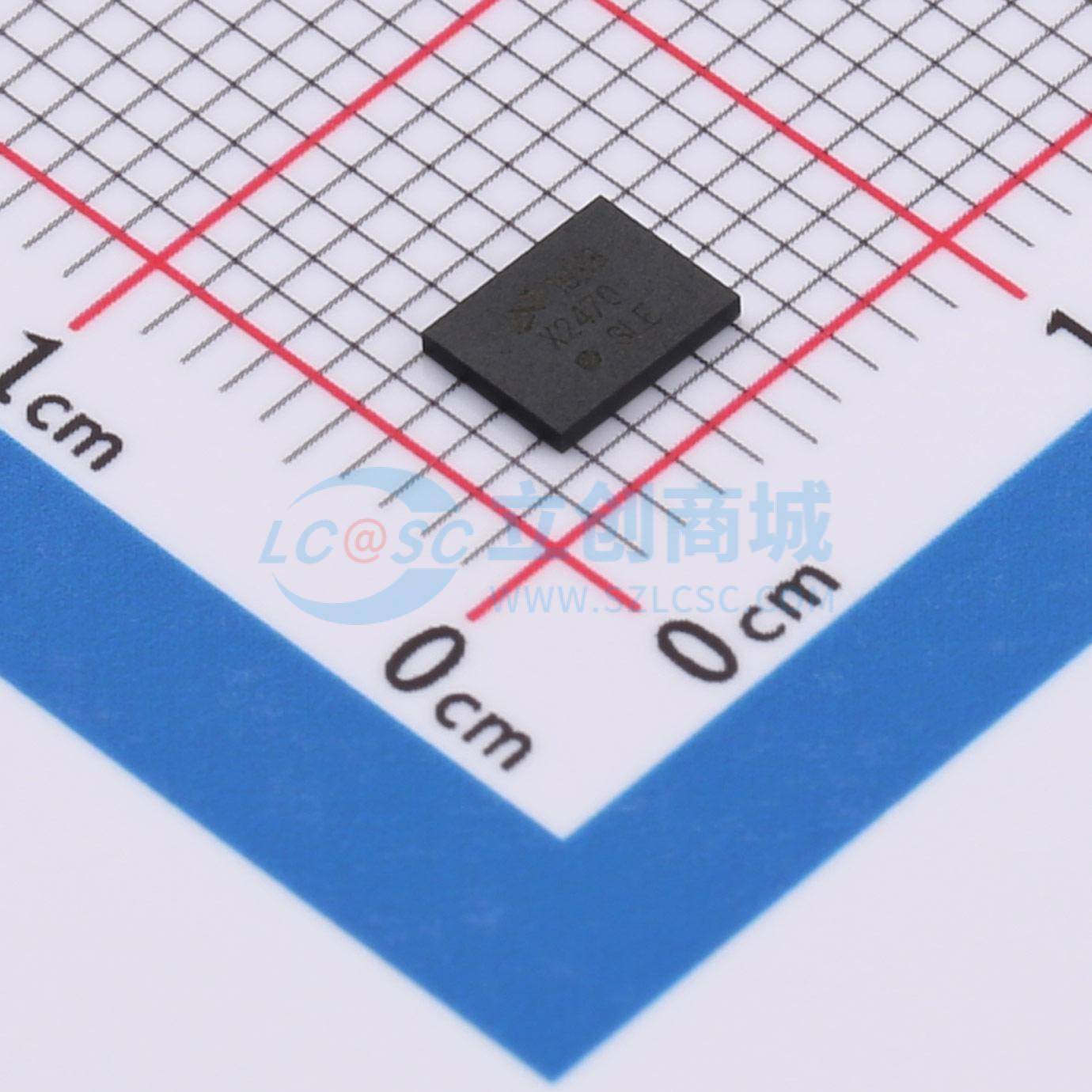

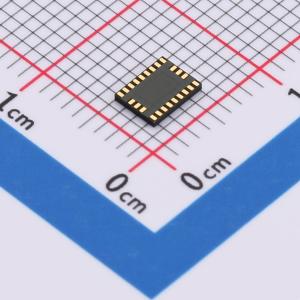

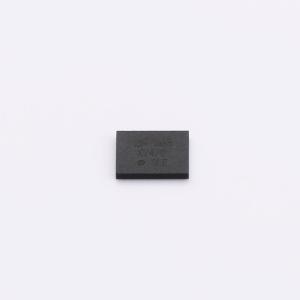

LMX2470SLEX

LMX2470 是一款低功耗、高性能的 Δ-Σ 小数 N 锁相环（PLL），带有一个辅助整数 N 锁相环。该器件采用德州仪器（TI）先进的 BiCMOS 工艺制造。 借助 Δ-Σ 架构，利用 Δ-Σ 调制器的噪声整形能力和锁相环环路滤波器固有的低通滤波特性，可实现小数杂散补偿。低频段的小数杂散被推移到环路带宽之外的高频段。与模拟补偿不同，LMX2470 采用的数字反馈技术对温度变化和晶圆加工差异具有很强的抗干扰能力。在 Δ-Σ 架构中，将近端杂散和相位噪声能量推移到高频段的能力是调制器阶数的直接函数。阶数越高，这种能量就越能分散到更高的频率。LMX2470 具有可编程调制器，最高可达四阶，这使设计人员能够选择最佳的调制器阶数，以满足系统的相位噪声、杂散和锁定时间要求。 编程快速且简单。串行数据通过三线 MICROWIRE 接口（数据、时钟、加载使能）传输到 LMX2470 中。标称电源电压为 2.5 V。LMX2470 在 2.5 V 电压下的典型电流消耗为 4.1 mA。LMX2470 采用 24 引脚、3.5 X 4.5×0.6 mm 的封装。

• 低带内相位噪声和低小数杂散
• 12 位或 22 位可选小数模数，最高四阶可编程 Δ-Σ 调制器
• 增强型抗周期滑动快速锁定电路 - 快速锁定
  • 减少周期滑动
  • 集成超时计数器
• 数字锁定检测输出
• 预分频器允许 N 值范围广泛
  • 射频锁相环：16/17/20/21
  • 中频锁相环：8/9 或 16/17
• 片上晶体参考频率最高可达 110 MHz，带有晶体参考频率倍频器
• 相位比较频率最高可达 30 MHz
• 硬件和软件掉电控制
• 超低功耗：ICC = 4.1 mA（典型值）

• 蜂窝电话和基站（CDMA、WCDMA、GSM/GPRS、TDMA、EDGE、PDC）
• 需要精细频率分辨率的应用
• 有线电视调谐器
• WLAN 标准
