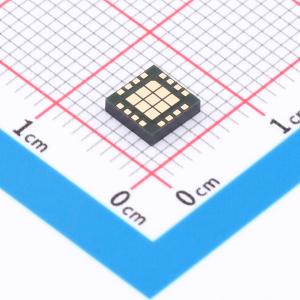

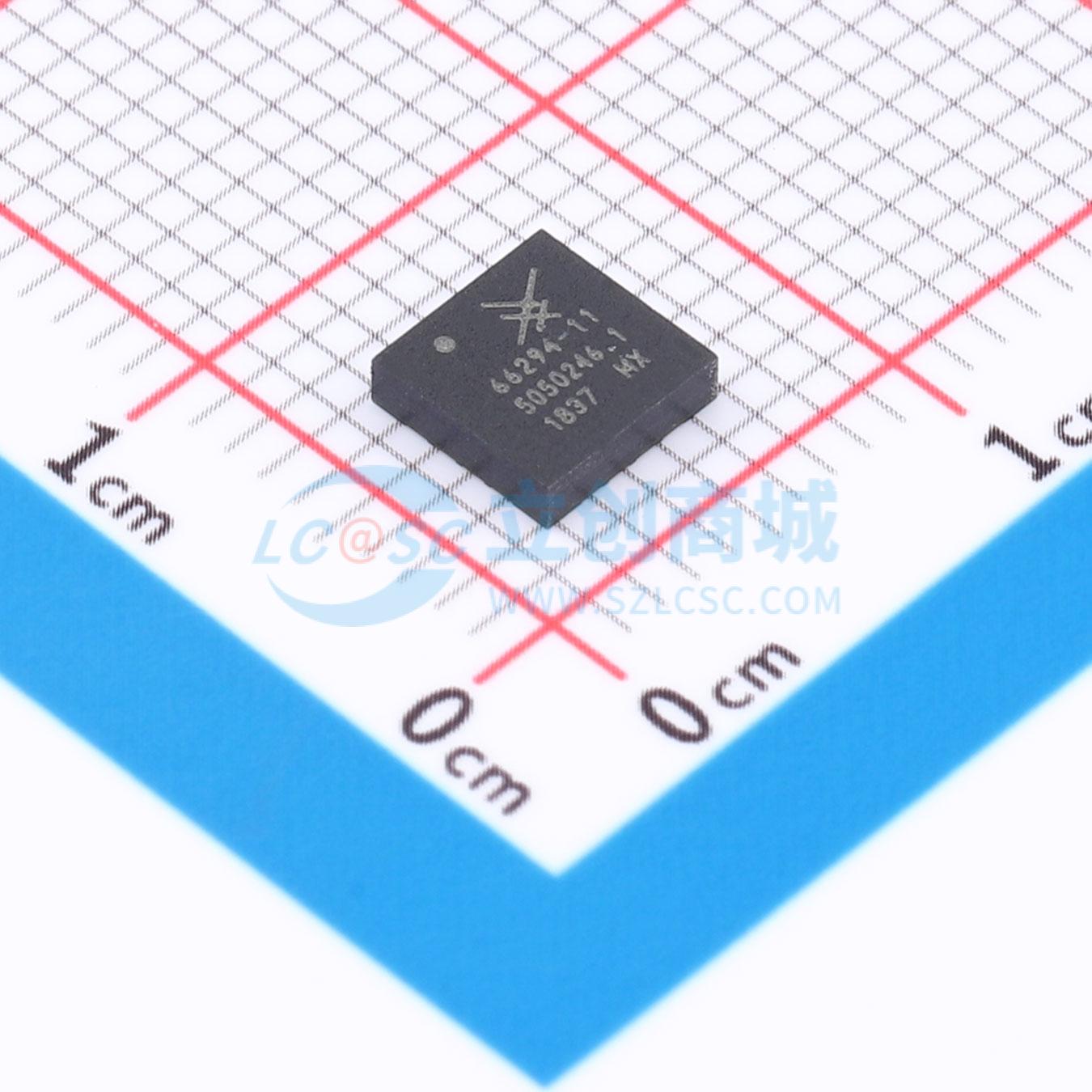

SKY66294-11
2000 to 2300 MHz 4 W 高效功率放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是高效率、完全输入/输出匹配的功率放大器 (PA)，具有高增益和线性度。紧凑的 5×5 mm PA 专为工作在 2000 至 2300 MHz 的 FDD 和 TDD 2G/3G/4G LTE 小基站设计。集成了有源偏置电路，以补偿 PA 在温度、电压和工艺变化下的性能。属于支持所有 3GPP 频段的高效率、引脚兼容 PA 系列。
- 品牌名称
- SKYWORKS
- 商品型号
- SKY66294-11
- 商品编号
- C2654201
- 商品封装
- MCM-16(5x5)
- 包装方式
- 编带
- 商品毛重
- 2.5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF放大器 | |
| 频率 | 2GHz~2.3GHz | |
| 增益 | 36dB | |
| 噪声系数 | - | |
| 工作电压 | 4.75V~5.25V | |
| 工作电流 | 75mA |
| 属性 | 参数值 | |
|---|---|---|
| P1dB | 36dBm | |
| 工作温度 | -40℃~+85℃ | |
| 输入回波损耗 | 18dB | |
| 输出回波损耗 | 17.5dB | |
| IP3 | - | |
| 功能特性 | 偏置控制电路；温度补偿；线性化设计；低功耗模式 |
商品概述
SKY66294 - 11是一款高效、高增益且高线性的全输入/输出匹配功率放大器（PA）。这款紧凑的5×5 mm功率放大器专为工作在2000至2300 MHz的FDD和TDD 2G/3G/4G LTE小基站设计。它集成了有源偏置电路，可补偿功率放大器在温度、电压和工艺变化下的性能。SKY66294 - 11是支持所有3GPP频段的高效、引脚兼容功率放大器系列的一部分。
商品特性
- 高效率：在+28 dBm时，功率附加效率（PAE）为37.3%
- 高线性度：在预失真情况下（20 MHz LTE，8.5 dB峰均比信号），+28 dBm时邻道泄漏比（ACLR）小于 - 50 dBc
- 高增益：35.5 dB
- 出色的输入和输出回波损耗：适配50 Ω系统
- 集成有源偏置：可在温度变化时补偿性能
- 集成使能开/关功能：功率放大器使能（PAEN）电压为1.7至2.5 V
- 单电源电压：5.0 V
- 引脚兼容的功率放大器系列，支持所有3GPP频段
- 紧凑的封装（16引脚，5×5×1.3 mm）（根据JEDEC J - STD - 020标准，湿度敏感度等级3，260 °C）
应用领域
- FDD和TDD 2G/3G/4G LTE系统
- 3GPP频段1、4、10和23的小基站
- 微基站和宏基站的驱动放大器
- 有源天线阵列和大规模MIMO
