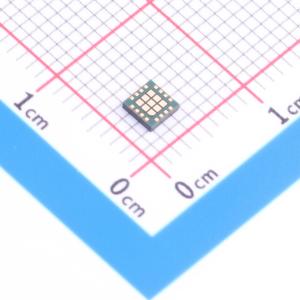

SKY66421-11
SKY66421-11
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- SKYWORKS
- 商品型号
- SKY66421-11
- 商品编号
- C2654425
- 商品封装
- MCM-16(3x3)
- 包装方式
- 编带
- 商品毛重
- 1.628克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF放大器 | |
| 频率 | 860MHz~930MHz | |
| 增益 | 16dB | |
| 噪声系数 | - | |
| 工作电压 | 2V~4.8V | |
| 工作电流 | 280mA |
| 属性 | 参数值 | |
|---|---|---|
| P1dB | - | |
| 工作温度 | -40℃~+85℃ | |
| 输入回波损耗 | -10dB | |
| 输出回波损耗 | -10dB | |
| IP3 | - | |
| 功能特性 | - |
商品概述
SKY66421-11是一款高性能、高集成度的射频前端模块，专为工作于860至930 MHz频率范围的高功率工业、科学和医疗频段应用而设计。该模块设计注重易用性和最大灵活性，具有完全匹配的50 Ω发射、备用发射和接收输入以及天线输出，其数字控制兼容1.6至3.6 V CMOS电平。射频模块可在2.0至4.8 V的宽电源电压范围内工作，使得SKY66421-11能够在电池供电应用中，在电池放电曲线的宽频谱范围内使用。该模块采用16引脚、3.0×3.0×0.75 mm的多芯片模块封装。
商品特性
- 集成功率放大器，输出功率达+27 dBm
- 集成接收旁路路径
- 备用发射输入引脚简化了与任何片上系统的连接
- 极低的接收旁路插入损耗：典型值0.6 dB
- 单端50 Ω发射/接收射频接口
- 快速开启/关闭时间：< 1 μsec
- 电源电压：2.0至4.8 V
- 低增益功率放大器
- 睡眠模式电流：< 1 μA
- 采用多芯片模块封装，16引脚，尺寸3.0×3.0×0.75 mm，镀镍钯金，潮湿敏感等级3级，可承受260 ℃回流焊
应用领域
- 低功耗广域网设备
- 物联网
- 智能电表
- 工业应用
- 范围扩展器
