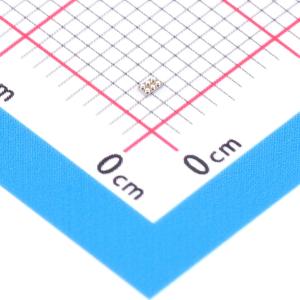

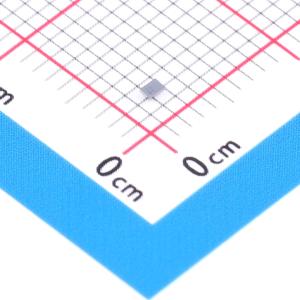

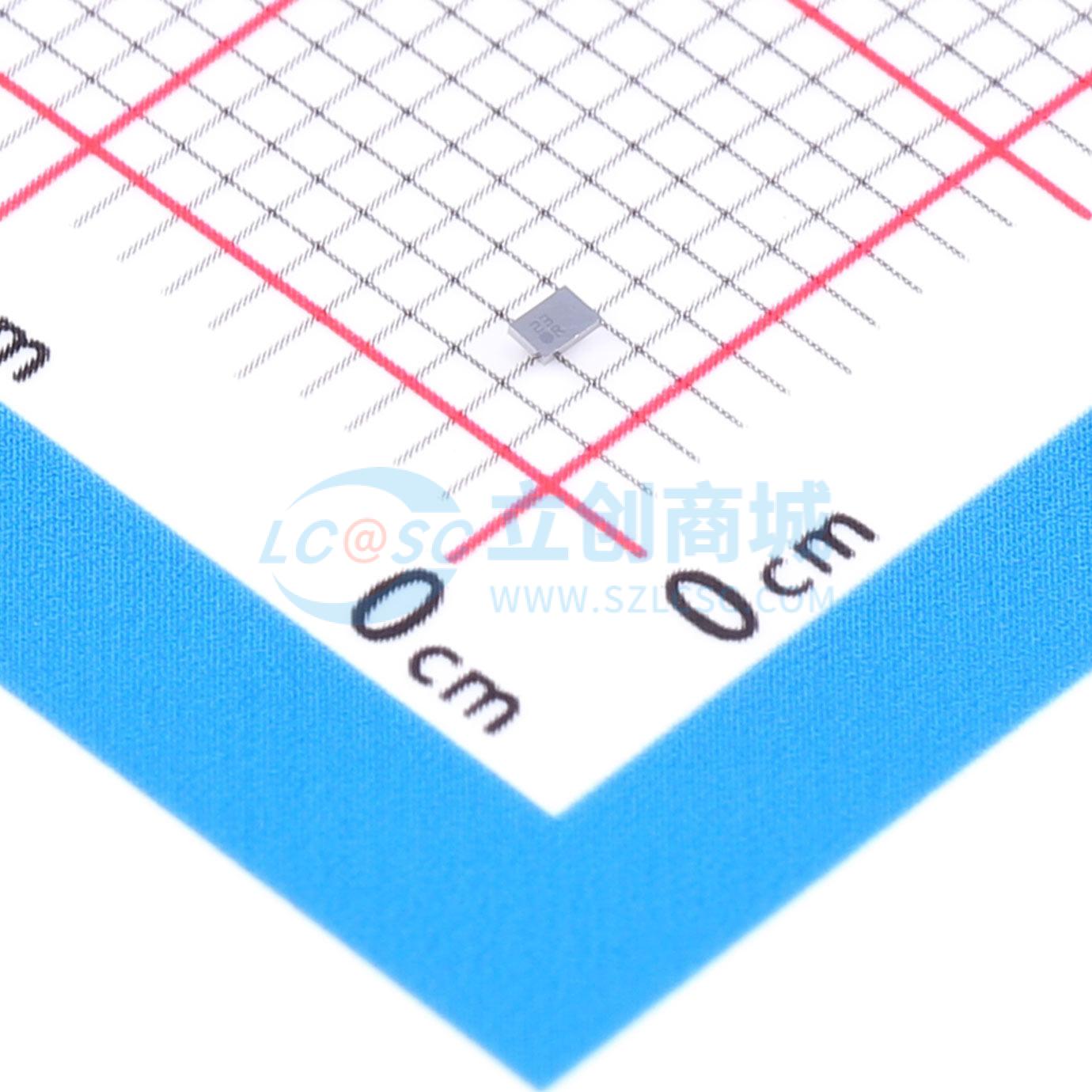

温馨提醒：图片仅供参考，商品以实物为准
LMH2120UM/NOPB
6GHz线性RMS功率检测器，40dB动态范围
- 描述
- LMH2120是一款40dB线性RMS功率检测器，特别适合精确测量具有大峰均比的调制射频信号的功率。它在50MHz到6GHz的多频段操作中表现出色。
- 品牌名称
- TI(德州仪器)
- 商品型号
- LMH2120UM/NOPB
- 商品编号
- C2654214
- 商品封装
- DSBGA-6(0.8x1.2)
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF检波器 | |
| 频率 | 50MHz~6GHz | |
| 输入范围 | -35dBm~5dBm |
| 属性 | 参数值 | |
|---|---|---|
| 精度 | ±0.5dB | |
| 工作电压 | 2.7V~5V | |
| 工作电流 | 2.9mA |
商品概述
LMH2120是一款40 dB线性均方根（RMS）功率检测器，特别适用于精确测量具有大峰均比（即信号包络变化大）的调制射频信号功率。此类信号常见于W-CDMA和LTE手机中。均方根测量拓扑结构从本质上确保了测量不受调制影响。 该器件的射频频率范围为50 MHz至6 GHz。它能提供精确、不受温度和电源影响的输出电压，该电压与以伏特为单位的射频输入功率呈线性关系。LMH2120出色的线性响应特性使得仅通过斜率和截距就能轻松实现集成，显著减少了校准工作量。该器件采用2.7V至5V单电源供电。LMH2120的射频功率检测范围为 -35 dBm至5 dBm，非常适合与定向耦合器配合使用，也可使用电阻分压器。 当EN =高电平时，器件处于工作状态；否则，器件处于低功耗关断模式。为节省功耗并防止外部滤波电容放电，关断期间输出（OUT）呈高阻抗状态。 LMH2120功率检测器采用微型6凸点DSBGA封装。
商品特性
- 线性均方根响应
- 40 dB线性电压功率检测范围
- 50 MHz至6 GHz多频段工作
- 线性一致性优于±0.5 dB
- 高度不受温度影响
- 响应与调制无关
- 斜率和截距变化极小
- 关断功能
- 2.7V至5V宽电源范围
- 微型6凸点DSBGA封装
应用领域
- 多模式、多频段射频功率控制
- GSM/EDGE
- CDMA/CDMA2000
- W-CDMA
- OFDMA LTE
- 基础设施射频功率控制
