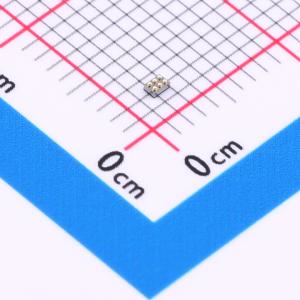

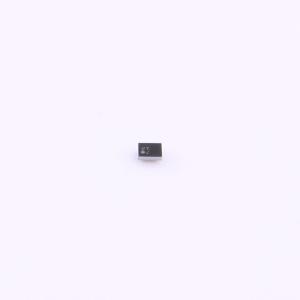

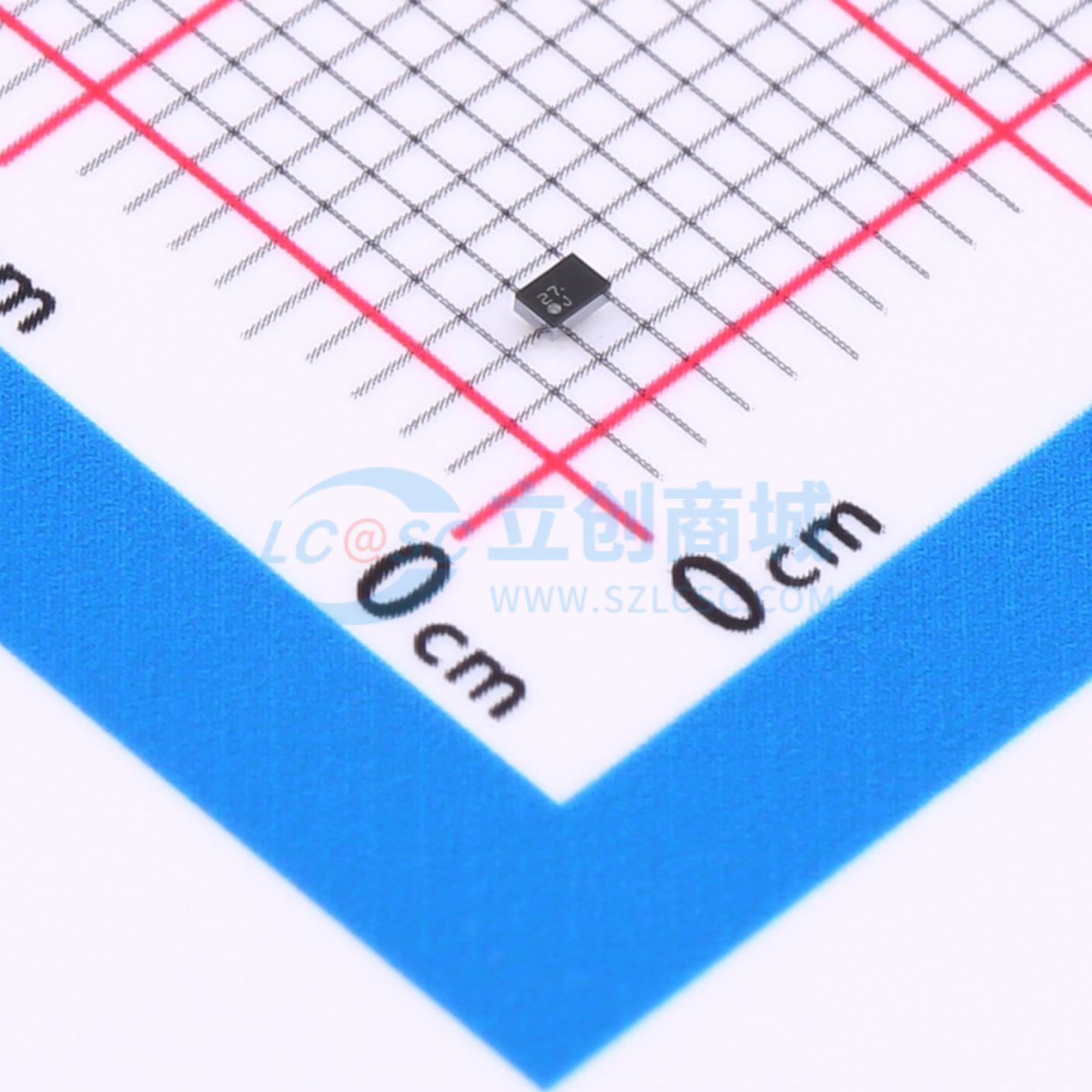

温馨提醒：图片仅供参考，商品以实物为准
LMH2100TMX/NOPB
适用于CDMA和WCDMA的50 MHz至4 GHz、40 dB对数功率检测器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LMH2100 用于 CDMA 和 WCDMA 的 50MHz 至 4GHz 40dB 对数功率检测器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LMH2100TMX/NOPB
- 商品编号
- C2654232
- 商品封装
- DSBGA-6
- 包装方式
- 编带
- 商品毛重
- 0.014克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF检波器 | |
| 频率 | 50MHz~4GHz | |
| 输入范围 | -45dBm~-5dBm | |
| 精度 | ±0.5dB |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2.7V~3.3V | |
| 工作电流 | 6.3mA | |
| 工作温度 | -40℃~+85℃ |
商品概述
LMH2100是一款40 dB的射频功率检测器，适用于CDMA和WCDMA应用。该器件的射频频率范围为50 MHz至4 GHz。它能提供经过精确温度和电源补偿的输出电压，该电压与以dBm为单位的射频输入功率呈线性关系。电路采用2.7 V至3.3 V的单电源供电。 LMH2100的射频功率检测范围为 -45 dBm至 -5 dBm，非常适合与30 dB定向耦合器直接配合使用。可通过外部电阻和电容对输出信号进行额外的低通滤波。 当使能信号为高电平时，器件处于工作状态；否则，器件进入低功耗关断模式。为节省功耗并防止外部滤波电容放电，关断期间输出（OUT）呈高阻抗状态。
商品特性
- 电源电压：2.7 V至3.3 V
- 输出电压：0.3 V至2 V
- 40 dB线性dB功率检测范围
- 关断功能
- 50 MHz至4 GHz多频段工作
- 0.5 dB精确温度补偿
- 外部可配置输出滤波器带宽
- 0.4 mm间距DSBGA封装
应用领域
- UMTS/CDMA/WCDMA射频功率控制
- GSM/GPRS射频功率控制
- 功率放大器模块
- IEEE 802.11b、g（WLAN）
