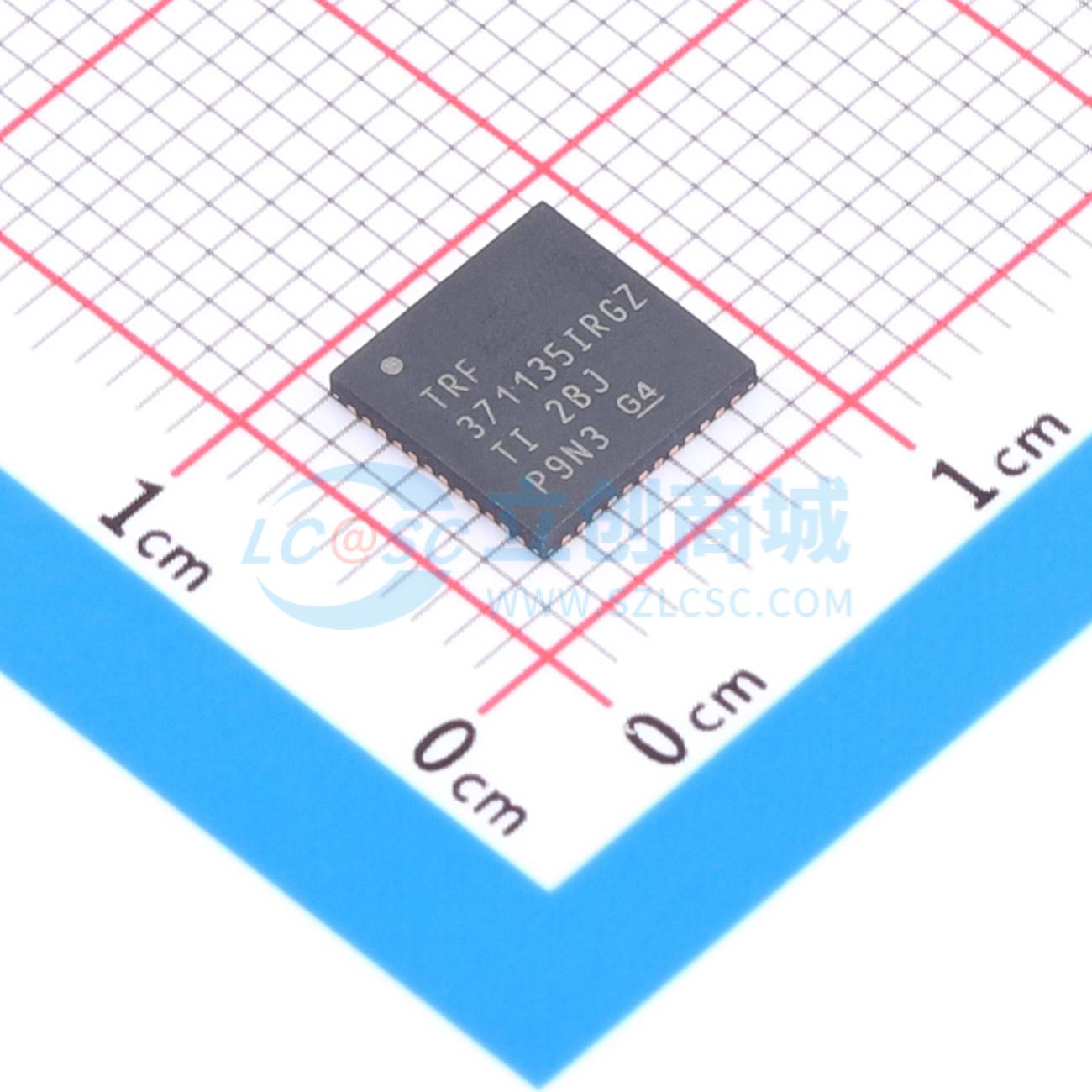

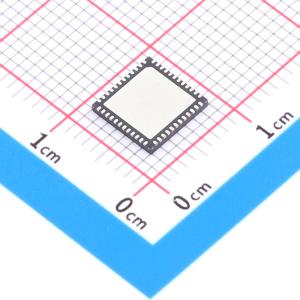

TRF371135IRGZR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是高度线性的集成直接转换正交解调器，集成了平衡 I 和 Q 混频器、LO 缓冲器和分相器，可将 RF 信号直接转换为 I 和 Q 基带。片上可编程增益放大器允许在无需外部可变增益（衰减器）设备的情况下调整输出信号电平。集成了可编程基带低通滤波器，可衰减附近的干扰，无需外部基带滤波器。采用 7mm x 7mm QFN 封装，为高性能设备提供了最小、最集成的接收器解决方案。
品牌名称: TI(德州仪器)
商品型号: TRF371135IRGZR
商品编号: C2654245
商品封装: VQFN-48-EP(7x7)
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

频率范围：1700 MHz 至 6000 MHz。集成基带可编程增益放大器。片上可编程基带滤波器。高带外IP3：在3550 MHz时为22 dBm。高带外IP2：在3550 MHz时为52 dBm。硬件和软件关断功能。三线串行接口。单电源供电：4.5 V至5.5 V工作电压。硅锗技术。

TRF371135是一款高度线性且集成的直接转换正交解调器。它集成了平衡的I和Q混频器、LO缓冲器和相位分配器，可以直接将射频信号转换为I和Q基带信号。片上可编程增益放大器允许调整输出信号电平，无需外部可变增益（衰减器）设备。TRF371135集成了可编程基带低通滤波器，可以衰减附近的干扰，从而无需外部基带滤波器。

TRF371135采用7毫米x7毫米QFN封装，为高性能设备提供了最小且最集成的接收解决方案。

应用领域

多载波无线基础设施
WiMAX
高线性直接下变频接收机
长期演进技术（Long Term Evolution）

	属性	参数值
	商品目录	RF调制器和解调器
	频率	1.7GHz~6GHz
	增益	45dB
	工作电压	4.5V~5.5V
	工作电流	370mA

	属性	参数值
	工作温度	-40℃~+85℃
	噪声系数	17.5dB
	调制方式	正交调制(IQ)
	IP3	23.5dBm
