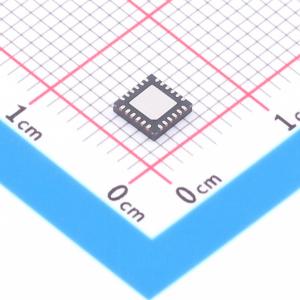

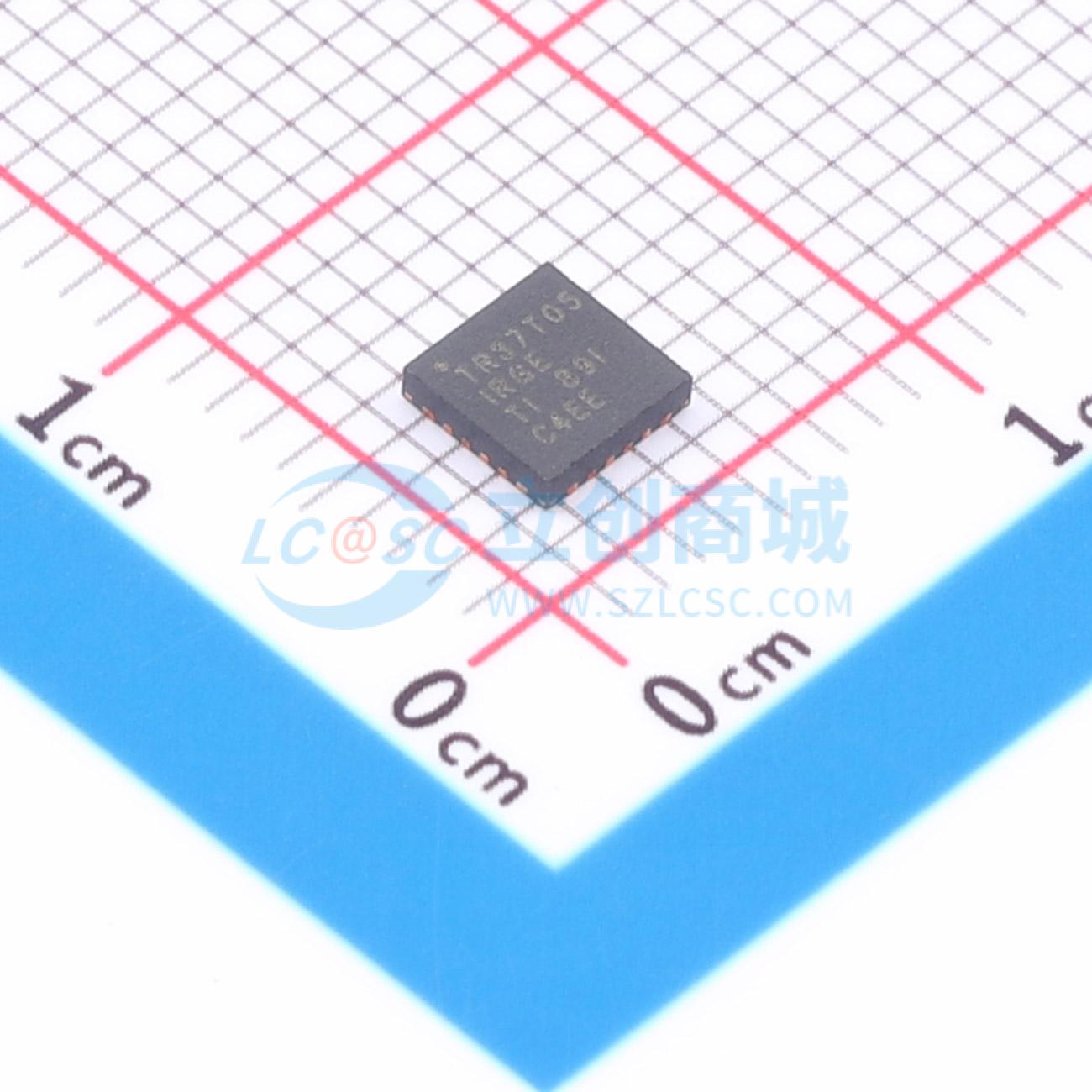

温馨提醒：图片仅供参考，商品以实物为准

TRF37T05IRGER

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TRF37T05 是一款低噪声直接正交调制器，具有出色的时分双工(TDD) 性能。它能够将复杂已调制信号从基带或中频(IF) 直接转换为射频(RF)。TRF37T05 是一款高性能、出色线性器件，非常适合于向上变频为300MHz 至4GHz 范围内的最佳性能。
品牌名称: TI(德州仪器)
商品型号: TRF37T05IRGER
商品编号: C2654509
商品封装: QFN-24-EP(4x4)
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

TRF37T05 是一款低噪声直接正交调制器，具有出色的时分双工(TDD) 性能。它能够将复杂已调制信号从基带或中频(IF) 直接转换为射频(RF)。 TRF37T05 是一款高性能、出色线性器件，非常适合于向上变频为300MHz 至4GHz 范围内的最佳性能。此调制器被执行为一个双平衡混频器。 RF 输出块包含一个差分至单端转换器，能够驱动一个单端50Ω 负载。TRF37T05 需要一个0.25V 共模电压以实现最佳的线性性能。TRF37T05 还提供一个快速断电引脚，可被用来减少功率耗散，而同时在TDD 应用中保持已优化的已调载波馈通性能。 TRF37T05 采用RGE - 24 超薄四方扁平无引线(VQFN) 封装。

商品特性

高度线性：输出IP3：1850MHz 时为30dBm
低输出噪底：-160dBm/Hz
通道功率为-10dBm 时78dBc 单载波宽带码分多址(WCDMA) 邻信道功率比(ACPR)
未调节的载波抑制：-40dBm
未调节的边频带抑制：-45dBc
单电源：3.3V 运行
1 位增益步长控制
快速加电/断电

应用领域

蜂窝基站发射器CDMA：IS95，UMTS，CDMA2000，TD - SCDMA
LTE（长期演进），TD - LTE
TDMA：GSM，EDGE/UWC - 136
多载波GSM (MC - GSM)
无线（城域网）宽带转发器

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	RF调制器和解调器
	频率	300MHz~4GHz
	增益	4.7dB
	工作电压	3.15V~3.6V
	输出功率	6.9dBm
	本底噪声	-166.7dBm/Hz；-160.6dBm/Hz

	属性	参数值
	工作电流	306mA
	工作温度	-40℃~+85℃
	噪声系数	-
	P1dB	13.9dBm
	IP3	31.7dBm
