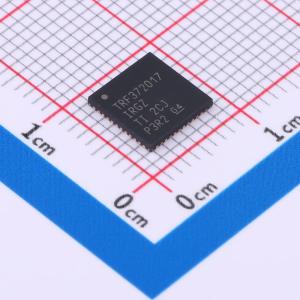

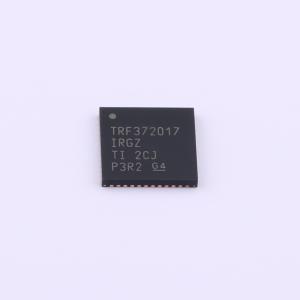

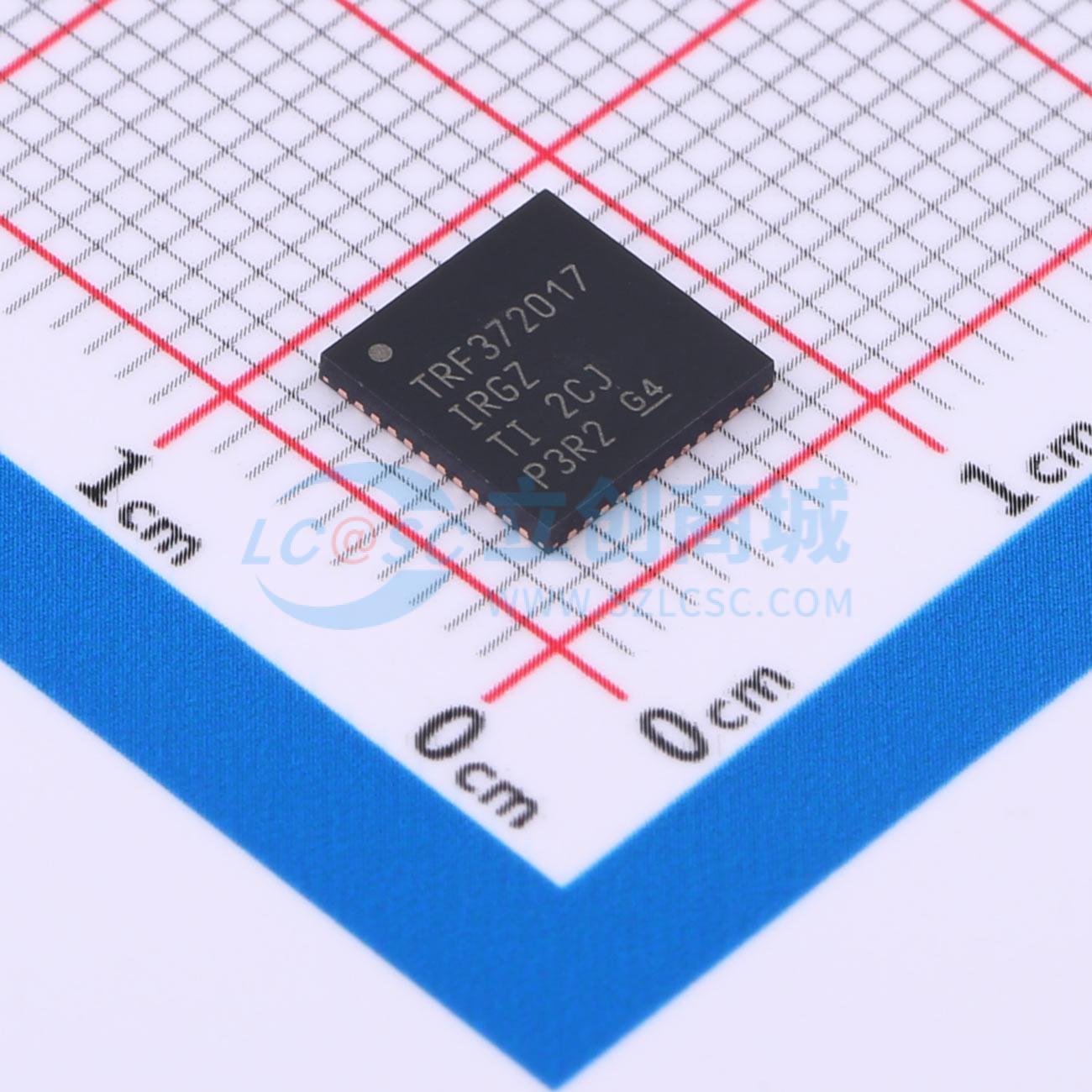

TRF372017IRGZR

集成 I/Q 调制器、锁相环/压控振荡器

描述: RF372017 是一款高性能直接上变频器，集成了高线性度、低噪声 IQ 调制器和整数-分数 PLL/VCO。VCO 使用集成分频器，可实现 300 MHz 至4800 MHz。LO 可作为带有独立分频器的输出。该器件也接受来自外部 LO 或 VCO 的输入。调制器基带输入可进行内部或外部偏置。内部直流偏移调整可实现载波抵消。该器件通过三线串行编程接口 (SPI) 进行控制。控制引脚可调用省电模式以降低功耗，同时保持 VCO 锁定以实现快速启动。
品牌名称: TI(德州仪器)
商品型号: TRF372017IRGZR
商品编号: C2654517

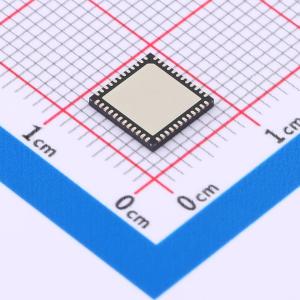

商品封装: HVQFN-48-EP(7x7)
包装方式: 编带
商品毛重: 0.22克(g)

商品概述

完全集成的PLL/VCO和IQ调制器本振（LO）频率范围：300 MHz至4.8 GHz 在信道功率为–8 dBm时，单载波WCDMA邻道功率比（ACPR）为76 dBc 三阶输出截点（OIP3）为26 dBm 1 dB压缩点（P1dB）为11.5 dBm 整数/分数PLL相位噪声：–132 dBc/Hz（在1 MHz处，压控振荡器（VCO）频率为2.3 GHz）低噪声基底：–160 dBm/Hz 输入参考频率范围：最高160 MHz VCO频率可进行1、2、4、8分频输出

TRF372017是一款高性能直接上变频器件，集成了高线性度、低噪声的IQ调制器和整数/分数PLL/VCO。VCO采用集成式分频器，实现了300 MHz至4800 MHz的宽连续调谐范围。本振（LO）可通过独立的分频器输出。该器件也可接受外部本振（LO）或VCO的输入。调制器的基带输入可采用内部或外部偏置。内部直流失调调整可实现载波抵消。该器件通过三线串行编程接口（SPI）进行控制。控制引脚可启用节能模式，在保持VCO锁定的同时降低功耗，以实现快速启动。

商品特性

完全集成的PLL/VCO和IQ调制器
本振（LO）频率范围：300 MHz至4.8 GHz
在信道功率为–8 dBm时，单载波WCDMA邻道功率比（ACPR）为76 dBc
三阶输出截点（OIP3）为26 dBm
1 dB压缩点（P1dB）为11.5 dBm
整数/分数PLL相位噪声：–132 dBc/Hz（在1 MHz处，VCO频率为2.3 GHz）
低噪声基底：–160 dBm/Hz
输入参考频率范围：最高160 MHz
VCO频率可进行1、2、4、8分频输出

应用领域

无线基础设施
- 码分多址（CDMA）：IS95、通用移动通信系统（UMTS）、CDMA2000、时分同步码分多址（TD-SCDMA）
- 时分多址（TDMA）：全球移动通信系统（GSM）、IS-136、增强型数据速率GSM演进（EDGE）/通用无线通信系统（UWC-136）
- 长期演进（LTE）
- 无线本地环路
- 点对点无线接入
- 无线城域网（Wireless MAN）宽带收发器

交货周期

订货83-85个工作日

购买数量

(2500个/圆盘，最小起订量 1000 个)

个

起订量：1000 个2500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	RF其它IC和模块
	功能	调制器
	频率	300MHz~4.8GHz

	属性	参数值
	工作电压	3.3V~5.5V
	工作温度	-40℃~+85℃
