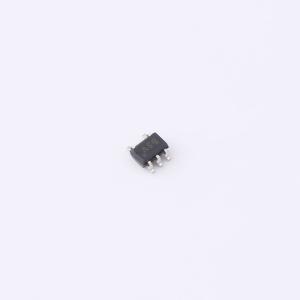

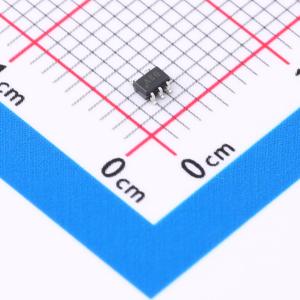

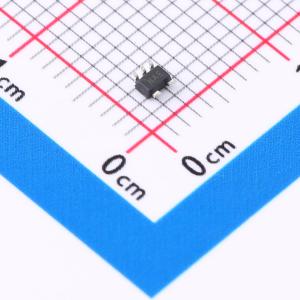

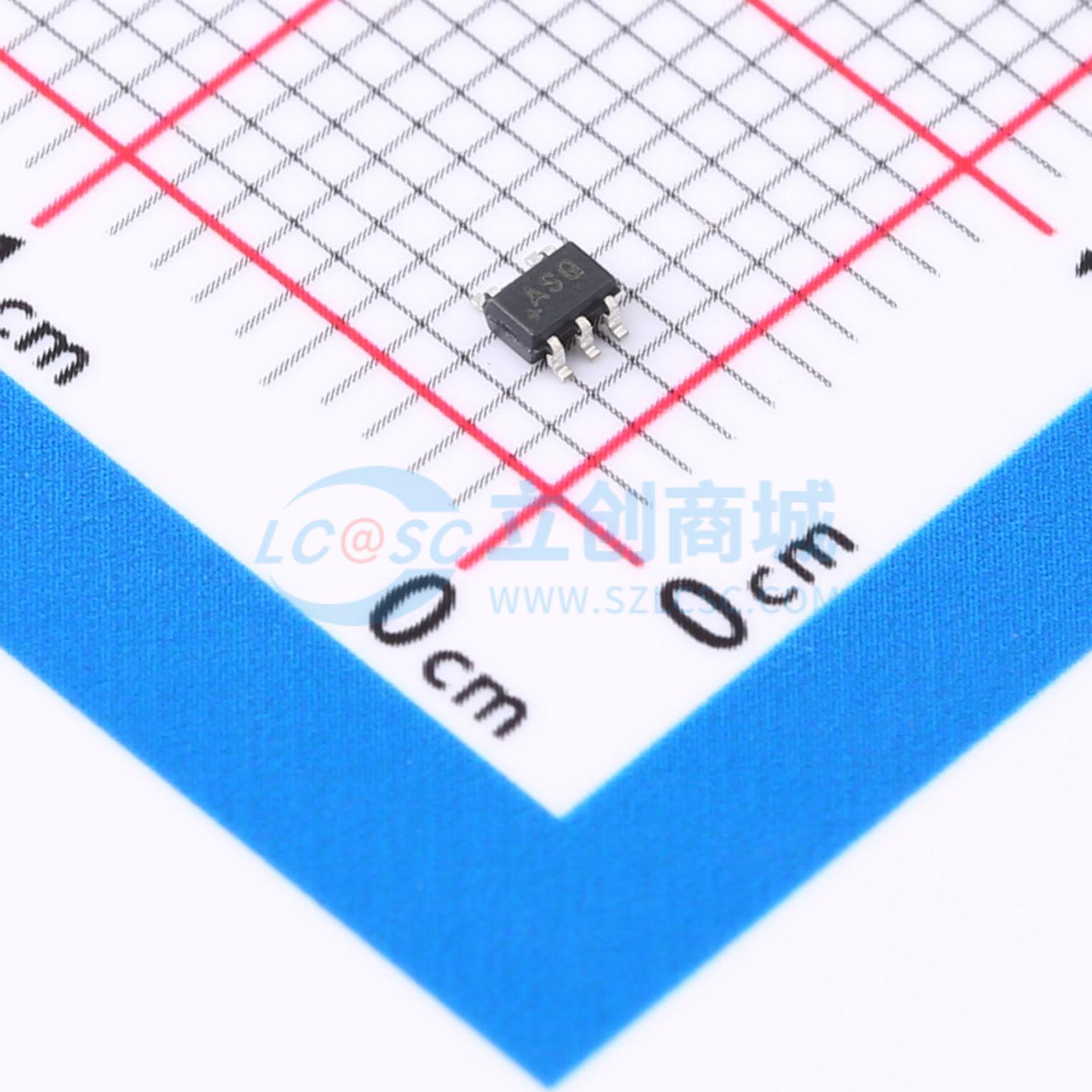

MAX2204EXK+T
450MHz至2.5GHz RF检波器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MAX2204 RF检波器设计用于从450MHz到2.5GHz的频率范围。它适用于WCDMA、cdma2000和高速下行/上行分组访问。该设备接受RF信号作为输入，并输出一个高度可重复的电压，该电压随着输入功率的增加而单调增加。设备设计用于补偿温度和工艺变化，减少典型输出变化。
- 商品型号
- MAX2204EXK+T
- 商品编号
- C2654217
- 商品封装
- SC-70-5
- 包装方式
- 编带
- 商品毛重
- 0.019克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF检波器 | |
| 频率 | 450MHz~2.5GHz | |
| 输入范围 | -16dBm~5dBm | |
| 精度 | ±0.5dB |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2.7V~3.3V | |
| 工作电流 | 1.2mA | |
| 工作温度 | -40℃~+85℃ |
商品概述
MAX2204射频功率检测器的设计工作频率范围为450MHz至2.5GHz。该器件在输入端接收射频信号，并输出高度可重复的电压，此电压随输入功率的增加而单调上升。该器件旨在补偿温度和工艺变化，在全输入功率下将典型输出变化降至±0.5dB以内，在低功率下降至±1.5dB以内。 MAX2204的检测范围为-16dBm至+5dBm。若使用隔离器，高输入阻抗允许采用低损耗电阻分接头。该器件在输入端采用外部端接，因此来自多个定向耦合器的射频信号可连接到单个检测器芯片。 MAX2204具备使能输入（ENA），可将器件置于关断状态。正常工作时，将ENA置高或将其连接到VCC。若要关断器件，将ENA置低。 MAX2204集成了一个约100kΩ的输出串联电阻。若要进行输出滤波，只需在输出端连接一个接地电容。
商品特性
- MAX2204射频功率检测器的设计工作频率范围为450MHz至2.5GHz。
- 该器件非常适合用于宽带码分多址（WCDMA）、cdma2000以及高速下行/上行分组接入。
- MAX2204在输入端接收射频信号，并输出高度可重复的电压。输出电压随输入功率的增加而单调上升。
- 该器件旨在补偿温度和工艺变化，在全输入功率下将典型输出变化降至±0.5dB以内，在低功率下降至±1.5dB以内。
- MAX2204的检测范围为-16dBm至+5dBm。
- 若使用隔离器，高输入阻抗允许采用低损耗电阻分接头。
- 该器件在输入端采用外部端接，因此来自多个定向耦合器的射频信号可连接到单个检测器芯片。
- MAX2204的电源电压范围为2.7V至3.3V。
- 该器件采用小巧的5引脚SC70封装。
- 保证在-40℃至+85℃的温度范围内具有电气性能。
- -16dBm至+5dBm检测范围
- 因温度导致的检测误差为±0.3dB
- 2.7V至3.3V单电源供电
- 易于组装、无铅的5引脚SC70封装
应用领域
- WCDMA
- cdma2000
- 高速下行分组接入（HSDPA）
- 高速上行分组接入（HSUPA）
