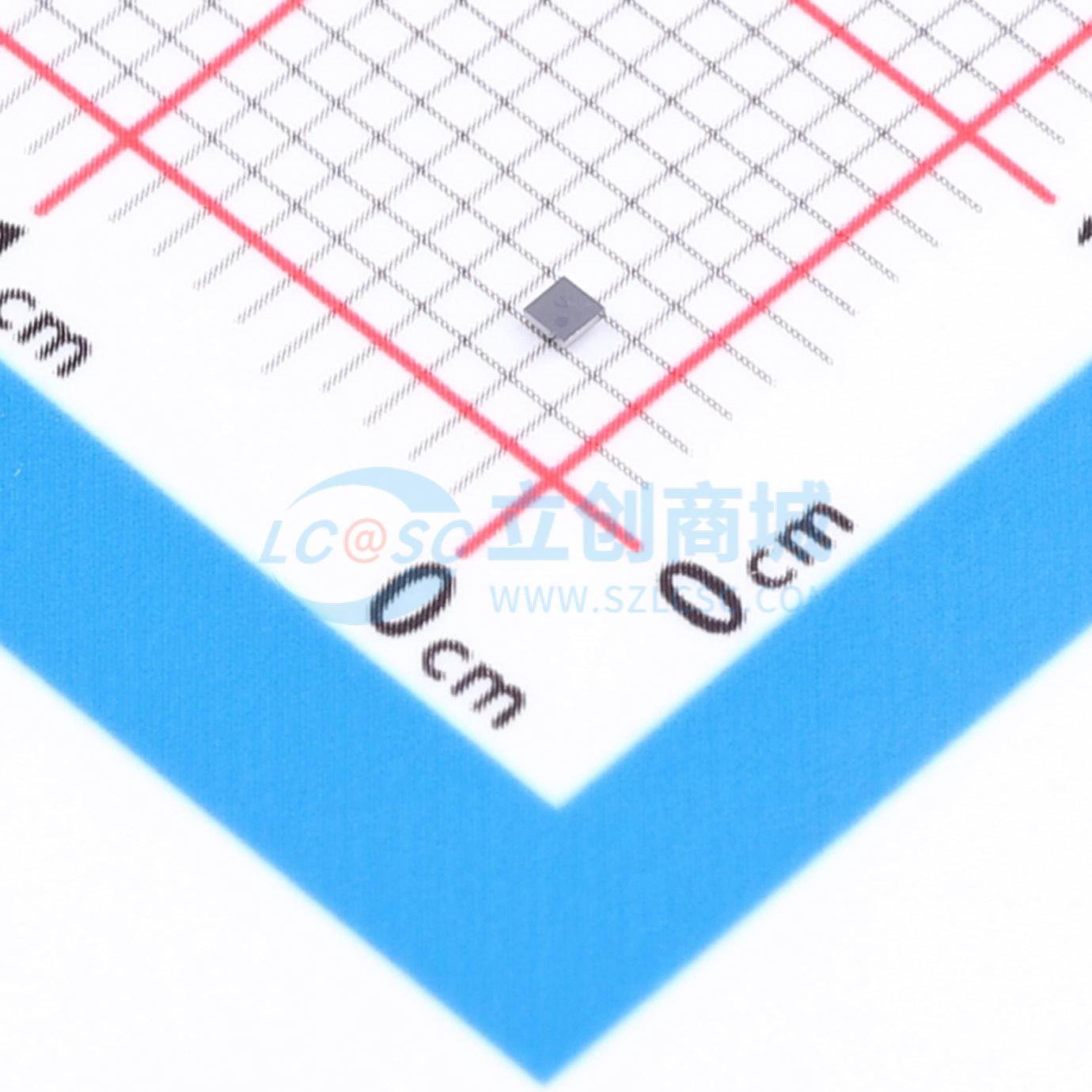

LMV225URX/NOPB
适用于CDMA和WCDMA的RF功率检测器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LMV225/LMV226/LMV228是30dB动态范围的RF功率检测器，适用于CDMA和WCDMA应用。该设备具有从450MHz到2GHz的RF频率范围，提供与RF输入功率成线性关系的温度和电源补偿输出电压。
- 品牌名称
- TI(德州仪器)
- 商品型号
- LMV225URX/NOPB
- 商品编号
- C2654221
- 商品封装
- DSBGA-4
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF检波器 | |
| 频率 | 450MHz~2GHz | |
| 输入范围 | -30dBm~0dBm |
| 属性 | 参数值 | |
|---|---|---|
| 精度 | ±1dB | |
| 工作电压 | 2.7V~5V | |
| 工作电流 | 8mA |
商品概述
LMV225/LMV226/LMV228 是30 dB射频功率检测器，适用于CDMA和WCDMA应用。该设备的射频频率范围为450 MHz至2 GHz。它提供与RF输入功率（以dBm为单位）线性相关的精确温度和电源补偿输出电压。电路采用单电源供电，电压范围为2.7V至5.5V。LMV225/LMV226/LMV228集成了滤波器，可对具有30 dB动态范围的CDMA信号进行低纹波平均功率检测。可以通过使用单个外部电容器进一步滤波。
LMV225的RF功率检测范围为-30 dBm至0 dBm，非常适合与电阻抽头直接配合使用。LMV226/LMV228的检测范围为-15 dBm至15 dBm，设计用于与定向耦合器结合使用。LMV226配备了缓冲输出，使其适用于GSM、EDGE、GPRS和TDMA应用。
当Enable = HI时，设备处于激活状态；否则，它将处于低功耗关断模式。在关断期间，输出将为LOW。输出电压范围从0.2V到2V，并可以缩放以满足ADC输入范围要求。
LMV225/LMV226/LMV228功率检测器采用薄型1.0 mm x 1.0 mm x 0.6 mm DSBGA封装和超薄1.0 mm x 1.0 mm x 0.35 mm DSBGA封装。LMV225和LMV228还提供2.2 mm x 2.5 mm x 0.8 mm WSON封装。
应用领域
- CDMA 射频功率控制
- WCDMA 射频功率控制
- CDMA2000 射频功率控制功率放大器模块
