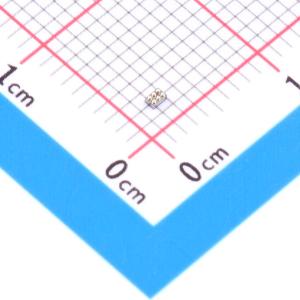

温馨提醒：图片仅供参考，商品以实物为准

LMH2110TM/NOPB

8 GHz对数RMS功率检测器，动态范围45 dB

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: LMH2110是一款45 dB对数RMS功率检测器，适用于测量具有大峰均比的调制RF信号的功率。它具有宽电源范围（2.7 V至5 V），多频带操作（50 MHz至8 GHz），高温度稳定性（±0.25 dB），并且具有关断功能。
品牌名称: TI(德州仪器)
商品型号: LMH2110TM/NOPB
商品编号: C2654215
商品封装: DSBGA-6
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

LMH2110是一款具有45dB动态范围的8GHz对数RMS功率检测器，特别适合对具有高峰均比，即信号包络波动大的调制射频信号进行精确功率测量，这类信号常见于W-CDMA和LTE手机中。其RMS测量拓扑结构本质上可实现不受调制影响的测量。该器件射频工作频率范围为50MHz至8GHz，可输出精度高、不受温度和电源影响的输出电压，输出电压与以dBm为单位的射频输入功率呈线性关系。LMH2110的对数响应一致性良好，仅需斜率和截距即可完成集成，大幅降低校准工作量。该器件采用2.7V至5V单电源工作，射频功率检测范围为-40dBm至5dBm，适合与定向耦合器配合使用，也可搭配电阻分压器使用。当EN为高电平时器件处于工作状态，否则处于低功耗关断模式；关断期间输出为高阻态，可节省功耗并防止外部滤波电容放电。

商品特性

电源范围宽，支持2.7V~5V电源输入
具备对数均方根响应特性
线性功率检测范围达45dB
支持50MHz~8GHz多频带工作
对数一致性优于±0.5dB
温度稳定性高，温度带来的响应偏差仅为±0.25dB
响应不受调制影响，偏差仅0.08dB
斜率和截距的变化量极小
具备关断功能
采用小型6凸点DSBGA封装

应用领域

多模多频带射频功率控制，支持GSM/EDGE、CDMA/CDMA2000、W-CDMA、OFDMA、LTE制式
基础设施射频功率控制
W-CDMA和LTE手机中高峰均比调制射频信号的功率测量

	属性	参数值
	商品目录	RF检波器
	频率	50MHz~8GHz
	输入范围	-40dBm~5dBm
	精度	±0.5dB

	属性	参数值
	工作电压	2.7V~5V
	工作电流	-
	功能特性	对数检测；均方根检测
