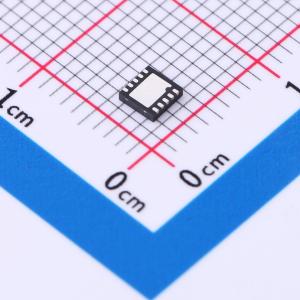

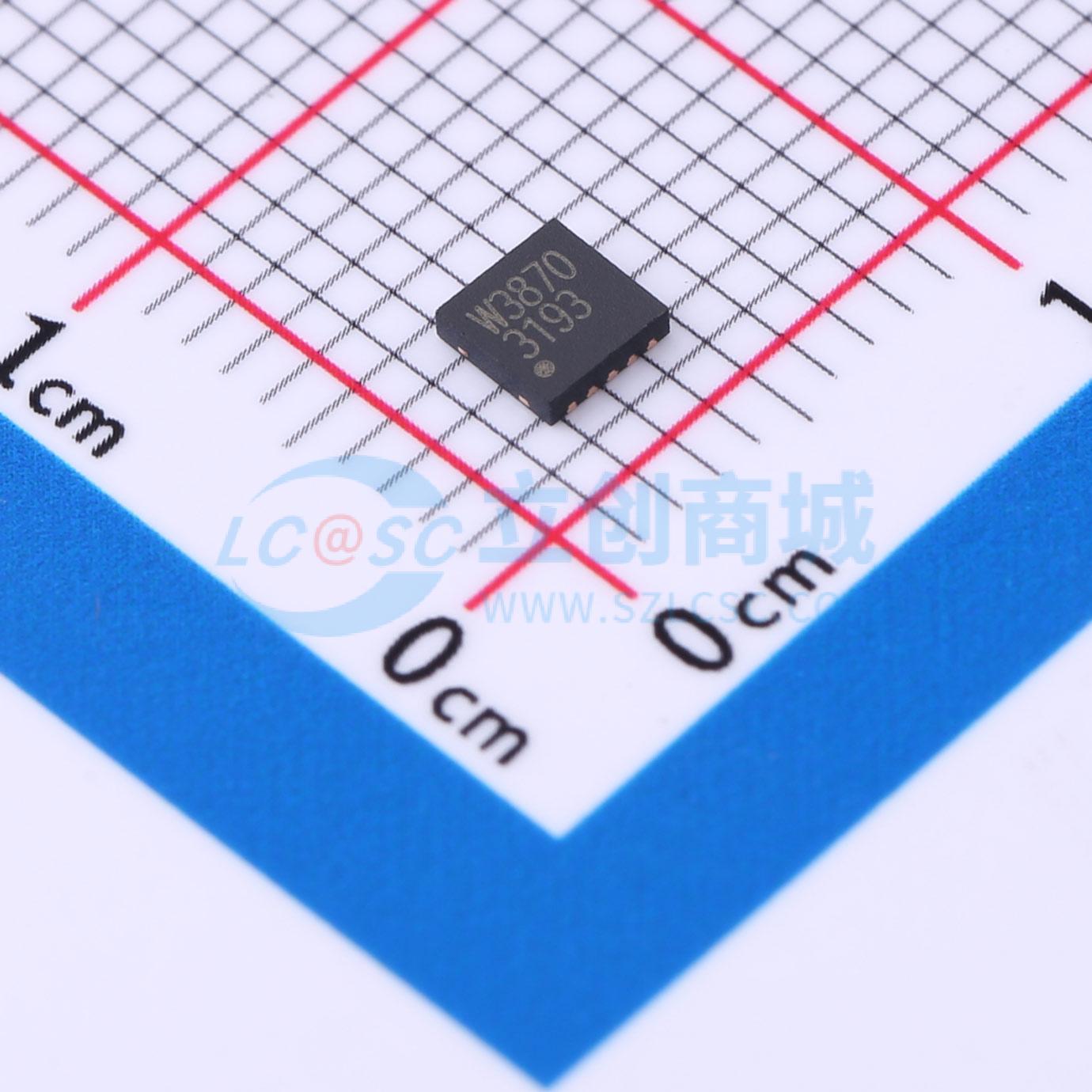

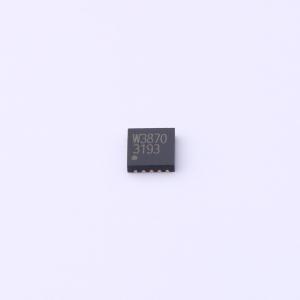

IS31FL3193-DLS2-TR
IS31FL3193 DLS2 TR
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- IS31FL3193是一款3通道趣味LED驱动器，具有二维自动呼吸模式。它具有一次性编程模式和PWM控制模式，适用于RGB灯光效果。最大输出电流可以在5个级别（5毫安至42毫安）之间调整。在PWM控制模式下，每个输出的PWM占空比可以独立编程并在256步内进行控制，以简化颜色混合。在一次性编程模式下，可以单独调整输出电流的时间特性——电流上升、保持、下降和关闭时间，从而使每个输出能够独立维持预设的模式，实现混色呼吸或单色呼吸，而无需任何额外的接口活动，从而节省宝贵的系统资源。IS31FL3193采用DFN-10 (3mm x 3mm)封装。工作电压范围为2.7V至5.5V，工作温度范围为-40°C至+85°C。
- 品牌名称
- ISSI(美国芯成)
- 商品型号
- IS31FL3193-DLS2-TR
- 商品编号
- C2653363
- 商品封装
- DFN-10-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.19克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | 2.7V~5.5V | |
| 开关频率 | 400kHz | |
| 通道数 | 3 | |
| 输出电流 | 42mA |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 特性 | 过温保护(OTP) | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+85℃ | |
| 开关管(内置/外置) | 内置 |
商品概述
IS31FL3193是一款3通道趣味LED驱动器，具备二维自动呼吸模式。它拥有单次编程模式和PWM控制模式，可实现RGB灯光效果。最大输出电流可分5档调节（5mA~42mA）。 在PWM控制模式下，每个输出的PWM占空比可独立编程并以256级进行控制，以简化混色操作。在单次编程模式下，输出电流的时序特性——电流上升、保持、下降和关断时间，可单独调节，使每个输出能独立维持预设模式，实现混色呼吸或单色呼吸，无需任何额外的接口操作，从而节省宝贵的系统资源。 IS31FL3193采用DFN - 10（3mm×3mm）封装。工作电压范围为2.7V至5.5V，工作温度范围为 - 40℃至 + 85℃。
商品特性
- 一组RGB、单色LED免系统预设呼吸模式
- 3个独立控制的自动和半自动免系统预设呼吸模式
- I2C接口，具备自动地址递增功能
- 3个独立控制的256级PWM输出
- 2.7V至5.5V供电电压
- 5档可编程输出电流
- 过温保护
- 工作温度TA = - 40℃~ + 85℃
- DFN - 10（3mm×3mm）封装
应用领域
- 用于LED显示的手机及其他手持设备
- 家电中的LED
