温馨提醒：图片仅供参考，商品以实物为准

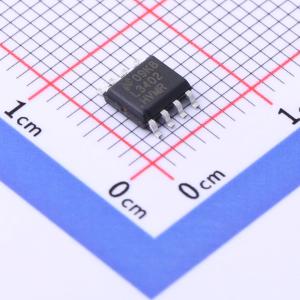

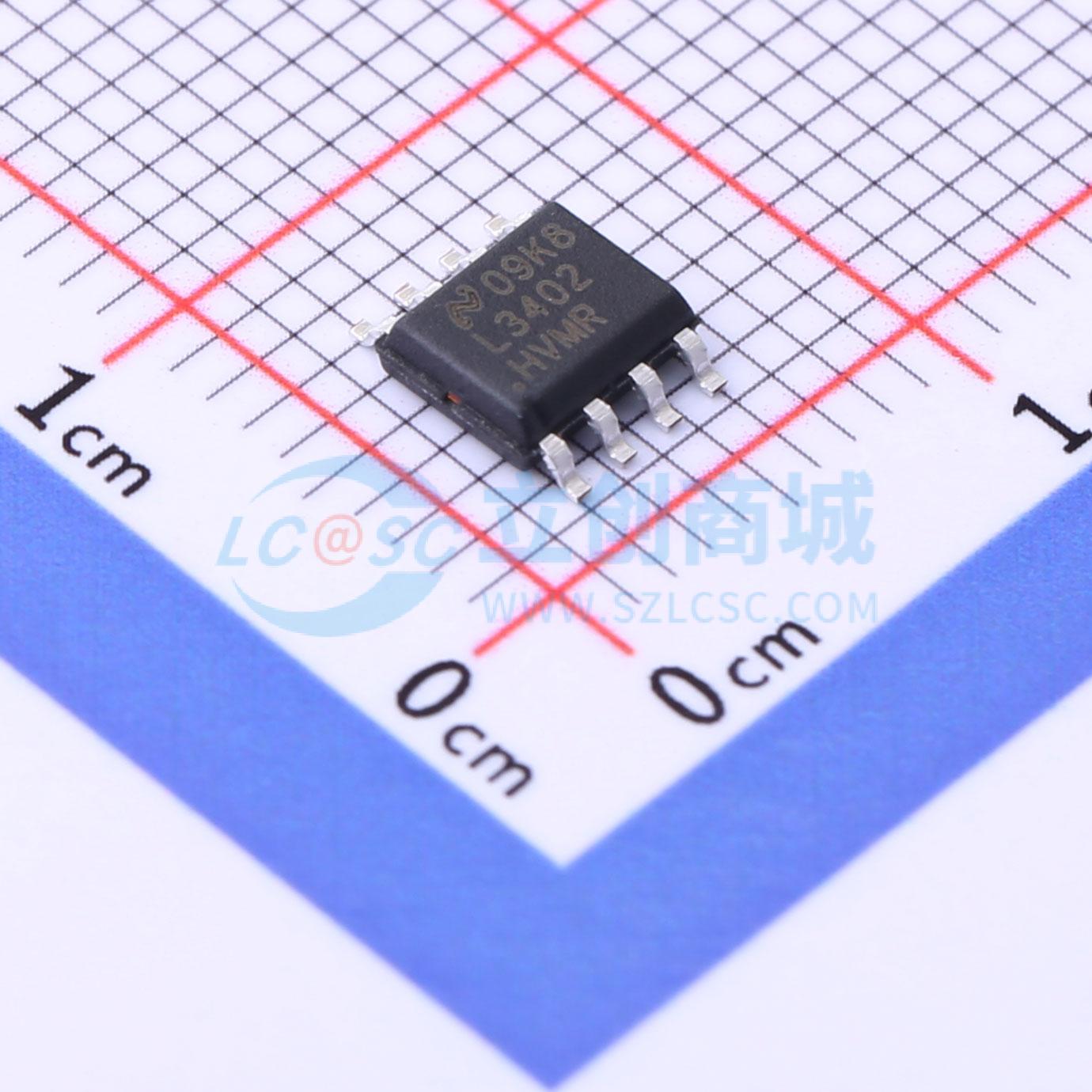

LM3402HVMRX/NOPB
用于驱动高功率LED的0.5A恒定电流降压调节器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM3402HV 75V 0.5A 恒流 LED 降压驱动器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM3402HVMRX/NOPB
- 商品编号
- C2653376
- 商品封装
- SO-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.18克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 6V~75V | |
| 开关频率 | 1MHz | |
| 通道数 | 1 | |
| 输出电压 | - |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | 500mA | |
| 调光 | PWM | |
| 特性 | 过温保护(OTP) | |
| 拓扑结构 | 降压 | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 内置 |
商品概述
LM3402/HV 是单片开关稳压器，设计用于为高功率LED提供恒定电流。它们非常适合汽车、工业和通用照明应用，包含一个高端N沟道MOSFET开关，其电流限制为735 mA（典型值），适用于降压（Buck）稳压器。通过结合外部电阻的滞环控制与受控导通时间，转换器输出电压可根据需要调整，以向不同数量和类型的串联及串并联连接的LED阵列提供恒定电流。该器件还具备脉宽调制（PWM）调光、断开/开路LED保护、低功耗关断和热关断等功能。
应用领域
- LED驱动器
- 恒流源
- 通用照明
- 工业照明
