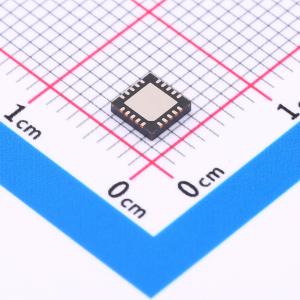

温馨提醒：图片仅供参考，商品以实物为准
ONET1191VRGPT
11.3Gbps 激光驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ONET1191V 11.3Gbps 差动 VCSEL 驱动器
- 品牌名称
- TI(德州仪器)
- 商品型号
- ONET1191VRGPT
- 商品编号
- C2653395
- 商品封装
- QFN-20(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.08克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 激光驱动 | |
| 数据速率 | 11.3Gbps | |
| 通道数 | 1 | |
| 工作电压 | 2.9V~3.6V |
| 属性 | 参数值 | |
|---|---|---|
| 工作电流 | 70mA | |
| 偏置电流 | 20mA | |
| 工作温度 | -40℃~+85℃ |
商品概述
ONET1191V是一款高速3.3V激光驱动器，旨在以高达11.3 Gbps的数据速率直接调制垂直腔面发射激光器（VCSEL）。 该器件提供双线串行接口，可对调制电流和偏置电流进行数字控制，无需外部元件。可选的输入均衡器可用于对FR4印刷电路板上长达300 mm（12英寸）的微带线或带状线传输线进行均衡。 ONET1191V集成了自动功率控制（APC）环路以及支持激光安全和收发器管理系统的电路。 这款VCSEL驱动器的工作环境温度范围为-40°C至85°C，采用4 mm×4 mm、20引脚QFN小尺寸封装。
商品特性
- 高达11.3 Gbps的工作速率
- 双线数字接口，调制电流可数字选择，最高可达40 mA
- 偏置电流可数字选择，最高可达20 mA
- 自动功率控制（APC）环路，支持收发器管理系统（TMS），可编程输入均衡器
- 具备激光安全功能
- 模拟温度传感器输出
- 单3.3V电源，工作温度范围为-40°C至85°C
- 表面贴装、4 mm×4 mm、20引脚QFN小尺寸封装
应用领域
- 10吉比特以太网光发射机
- s×和10×光纤通道光发射机
- SONET OC - 192/SDH STM - 64光发射机
- XFP和sFP+收发器模块
- XENPAK、XPAK、X2和300引脚MSA转发器模块
