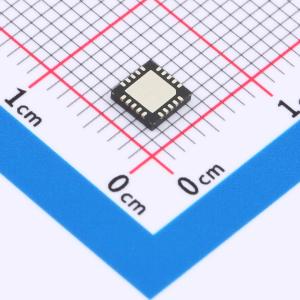

温馨提醒：图片仅供参考，商品以实物为准
ONET8501VRGPR
具备输出波形整形功能的11.3Gbps差分垂直腔面发射激光器（VCSEL）驱动器
- 描述
- ONET8501V 具有输出波形整形的 11.3Gbps 差分 VCSEL 驱动器
- 品牌名称
- TI(德州仪器)
- 商品型号
- ONET8501VRGPR
- 商品编号
- C2653399
- 商品封装
- QFN-20(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 激光驱动 | |
| 数据速率 | 11.3Gbps | |
| 通道数 | 1 | |
| 工作电压 | 2.95V~3.6V | |
| 工作电流 | 90mA |
| 属性 | 参数值 | |
|---|---|---|
| 偏置电流 | 20mA | |
| 工作温度 | -40℃~+85℃ | |
| 输出电流 | 24mA | |
| 峰值输出电流 | 24mA |
商品概述
ONET8501V是一款高速、3.3V激光驱动器，旨在以2 Gbps至11.3 Gbps的数据速率直接调制VCSEL。 该器件提供双线串行接口，可对调制电流和偏置电流进行数字控制，无需外部组件。还具备输出波形控制功能，包括交叉点控制以及上升沿和下降沿独立的过冲和下冲能力，可提高VCSEL的边沿速度和改善光眼图。可选的输入均衡器可用于对FR4印刷电路板上长达300 mm（12英寸）的微带线或带状线传输线进行均衡。 ONET8501V集成了自动功率控制（APC）环路以及支持激光安全和收发器管理系统的电路。该VCSEL驱动器的工作环境温度范围为 -40℃至85℃，采用4 mm × 4 mm 20引脚的小尺寸、符合RoHS标准的QFN封装。
商品特性
- 最高11.3 Gbps工作速率
- 双线数字接口，差分调制电流最高可达24 mApp，可数字选择
- 偏置电流最高可达20 mA，可数字选择
- 自动功率控制（APC）环路，支持收发器管理系统（TMS）
- 可编程输入均衡器
- 输出波形控制
- 具备激光安全特性
- 模拟温度传感器输出
- 可选择监测光电二极管电流范围
- 输出极性选择
- 单3.3V电源供电
- 工作温度范围 -40℃至85℃
- 表面贴装，4 mm × 4 mm 20引脚小尺寸、符合RoHS标准的QFN封装
应用领域
- 10吉比特以太网光发射机
- 8倍和10倍光纤通道光发射机
- SONET OC - 192/SDH STM - 64光发射机
- SFP+和XFP收发器模块
- XENPAK、XPAK、X2和300引脚MSA转发器模块
