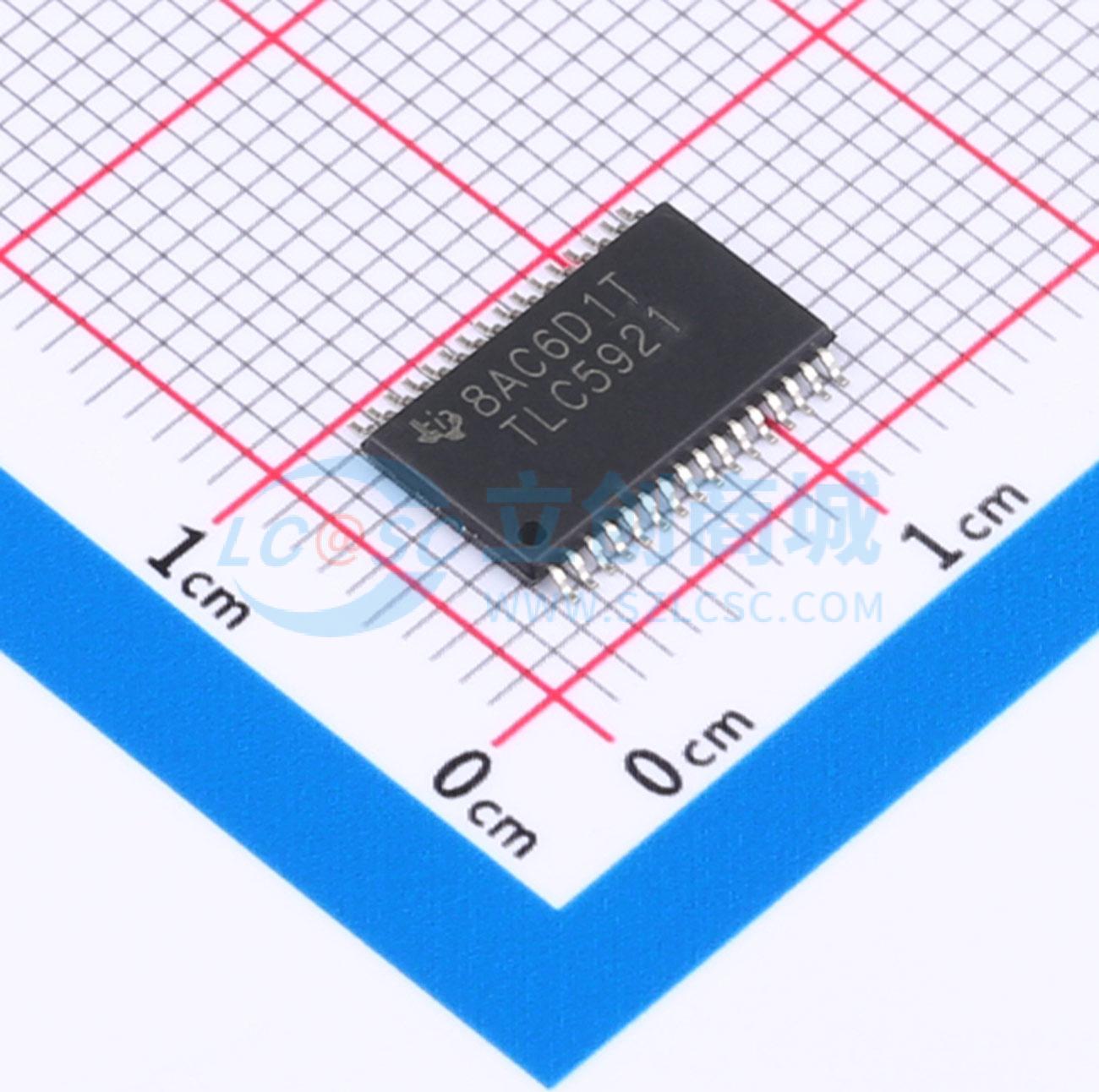

温馨提醒：图片仅供参考，商品以实物为准

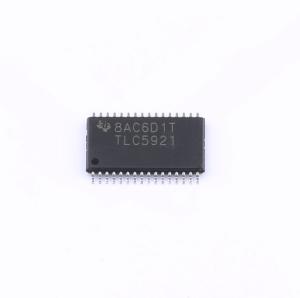

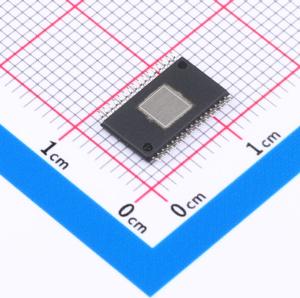

TLC5921DAPR
LED驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TLC5921 具有 20MHz 数据传输速率的 16 通道 LED 驱动器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLC5921DAPR
- 商品编号
- C2653381
- 商品封装
- HTSSOP-32-EP-6.1mm
- 包装方式
- 编带
- 商品毛重
- 0.28克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 4.5V~5.5V | |
| 开关频率 | 15MHz~20MHz | |
| 通道数 | 16 | |
| 输出电压 | 17V | |
| 输出电流 | 80mA |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 过温保护(OTP) | |
| 拓扑结构 | - | |
| 工作温度 | -20℃~+85℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | 4% |
商品概述
TLC5921是一款集成了移位寄存器和数据锁存器的电流吸收型恒流驱动器。恒流输出的电流值可通过一个外部电阻进行设置。该器件还集成了热关断（TSD）电路和LED开路检测（LOD）电路，前者在结温超过限值时会关闭恒流输出，后者用于报告LED断开连接的情况。
