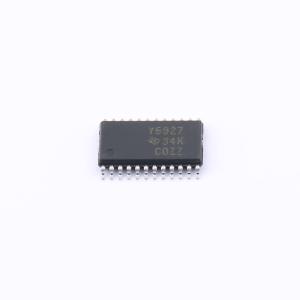

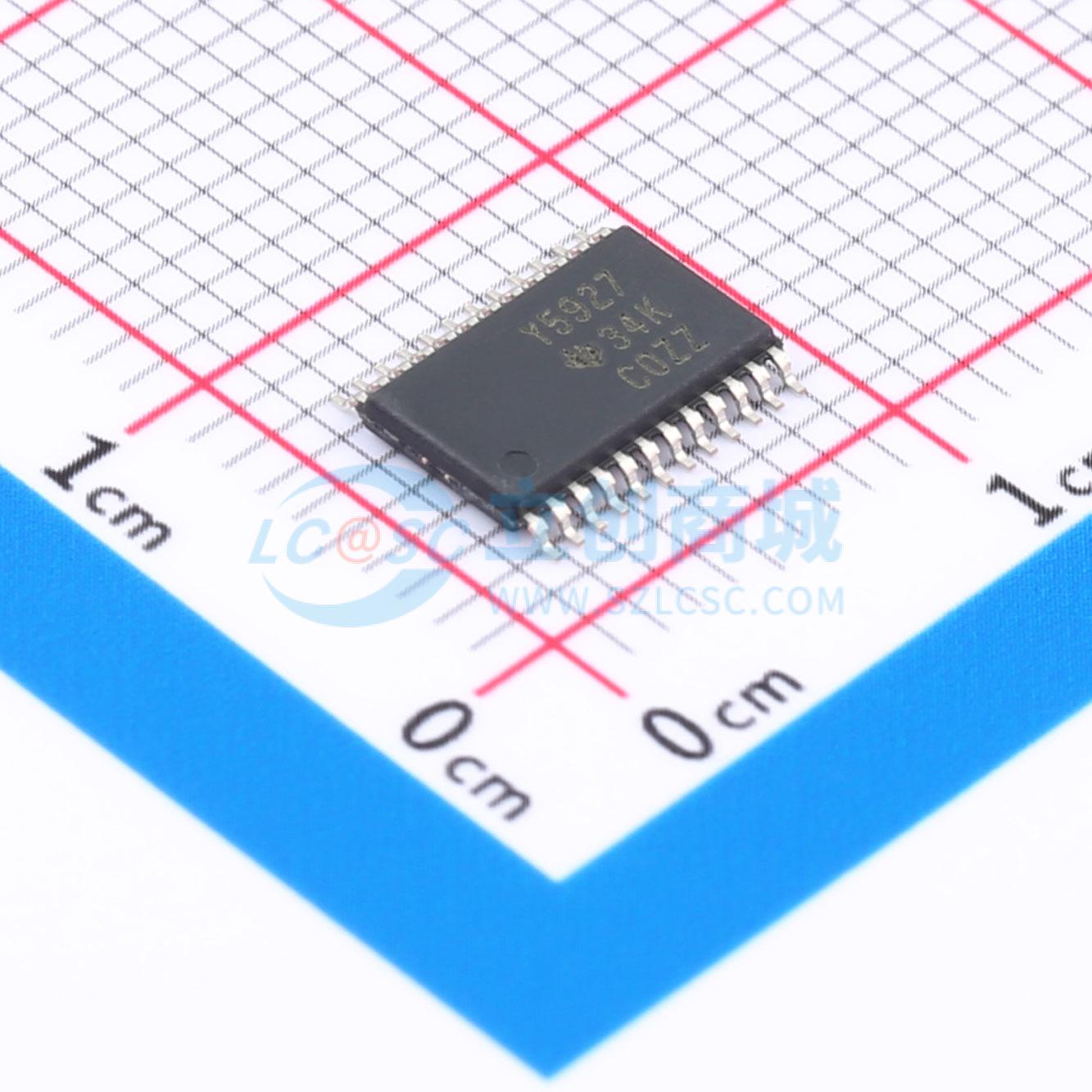

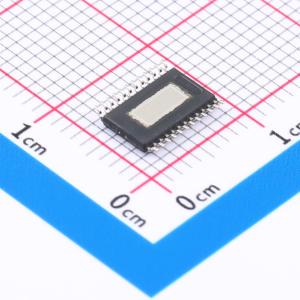

TLC5927IPWPR
TLC592x 16通道恒流LED沉降驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TLC5927 具有短路检测功能的 16 位恒流 LED 灌流驱动器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLC5927IPWPR
- 商品编号
- C2653370
- 商品封装
- HTSSOP-24-EP
- 包装方式
- 编带
- 商品毛重
- 0.144克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 3V~5.5V | |
| 开关频率 | 30MHz | |
| 通道数 | 16 | |
| 输出电流 | 120mA |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 过温保护(OTP)；短路保护(SCP) | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | 6% |
商品概述
TLC592x 16通道恒流LED沉降驱动器，专为LED显示和LED照明应用设计，具有开路、短路和过温检测以及恒流控制功能。TLC592x包含一个16位移位寄存器和数据锁存器，将串行输入数据转换为并行输出格式。在TLC592x输出级，16个稳流端口为驱动具有宽范围V_F（正向电压）变化的LED提供均匀且恒定的电流。TLC592x用于LED显示应用系统（例如LED面板），提供极大的灵活性和设备性能。用户可以通过外部电阻R_ext调整输出电流，范围从5 mA到120 mA，从而灵活控制LED的光强度。TLC592x设计用于输出端口高达17 V。高时钟频率30 MHz也满足了高容量数据传输的系统要求。
应用领域
- 通用LED照明应用
- LED显示系统
- LED标识
- 汽车LED照明
- 白色家电
