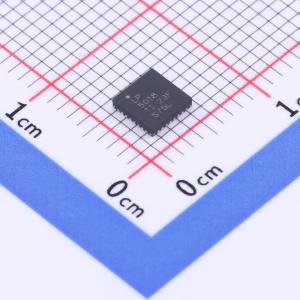

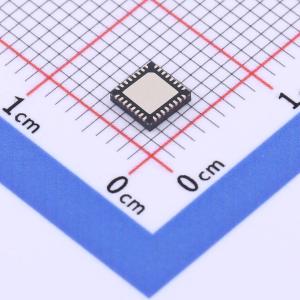

温馨提醒：图片仅供参考，商品以实物为准
LP5018RSMR
18/24通道12位PWM超低静态电流I²C RGB LED驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LP5018 18 通道 I2C 恒流 RGB LED 驱动器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LP5018RSMR
- 商品编号
- C2653373
- 商品封装
- VQFN-32-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.09克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 2.7V~5.5V | |
| 开关频率 | 29kHz | |
| 通道数 | 18 | |
| 输出电流 | 35mA | |
| 调光 | PWM；I2C |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 过温保护(OTP) | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+85℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | 7% |
商品概述
在智能家居以及配备人机交互功能的其他应用中，高性能RGB LED驱动器必不可少。LED动画效果（如闪烁、呼吸以及追逐）可极大地改善用户体验，同时最大限度地降低系统噪声也至关重要。LP50xx器件是一款18或24通道恒定电流阱LED驱动器。LP50xx器件包含集成色彩混合和亮度控制，预配置特性简化了软件编码过程。为每个通道配备的集成式12位、29kHz PWM发生器可实现流畅、清晰的LED色彩，并消除了可闻噪声。LP50xx以12位PWM分辨率和29kHz开关频率控制每个LED输出，这有助于实现平滑的调光效果和消除可闻噪声。独立的色彩混合和亮度控制寄存器使软件编码变得非常简单。在以淡入淡出类型的呼吸效果为目标时，全局R、G、B组控制可显著减轻微控制器负载。LP50xx还可以实现PWM相移功能，以帮助在多个LED同时打开时降低输入功率预算。LP50xx可实现自动节能模式，以实现超低静态电流。当所有通道都关断30ms时，该器件的总功耗会降至10μA，这使得LP50xx器件成为电池供电终端设备的潜在选择。
商品特性
- 工作电压范围：VCC范围：2.7V至5.5V；与1.8V、3.3V和5V电源轨兼容的EN、SDA和SCL引脚；最大输出电压：6V
- 24路高精度恒定电流阱
- 在整个VCC范围内，每个通道的最大电流为25.5mA；当VCC≥3.3V时，每个通道的最大电流为35mA；器件间的误差为±7%；通道间的误差为±7%
- 超低静态电流：关断模式：1μA（最大值），EN处于低电平；省电模式：10μA（典型），EN处于高电平，所有LED关断时间大于30ms
- 每个通道具有一个集成式12位29kHz PWM发生器：每个通道具有一个独立的色彩混合寄存器；每个RGB LED模块具有一个独立的亮度控制寄存器；可选的对数或线性标度亮度控制；集成式三相PWM相移方案
- 3个可编程组（R、G、B），可轻松对每种颜色进行软件控制
- 2个外部硬件地址引脚允许连接多达4个器件；广播从地址允许同时配置多个器件
应用领域
- 智能扬声器（带语音助理）
- 智能家用电器
- 可视门铃
- 电子智能锁
- 烟雾和热量探测器
- STB和DVR
- 智能路由器
- 手持设备
