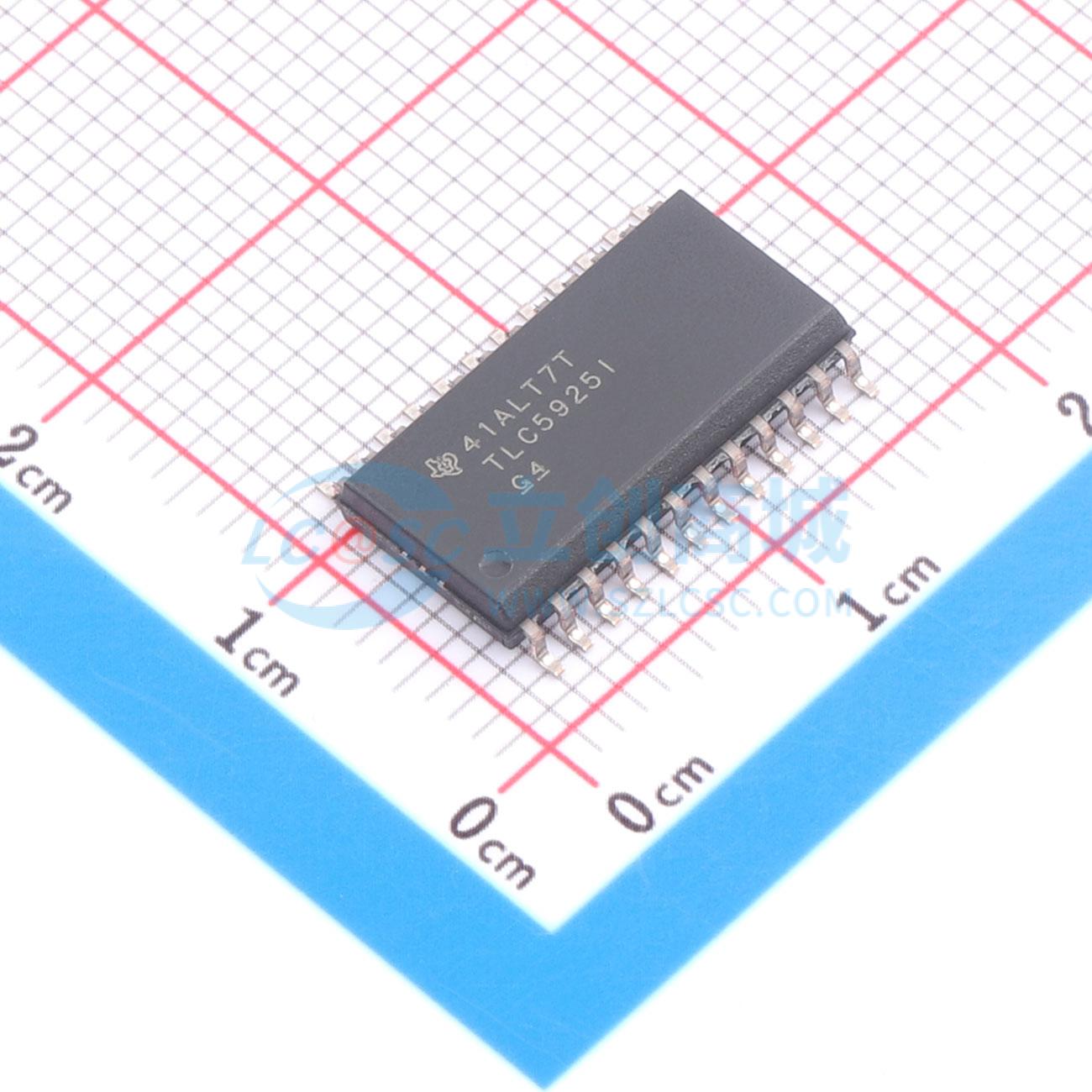

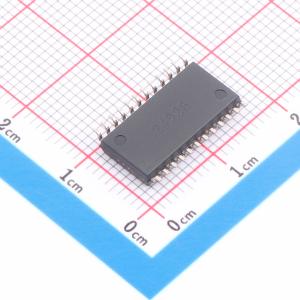

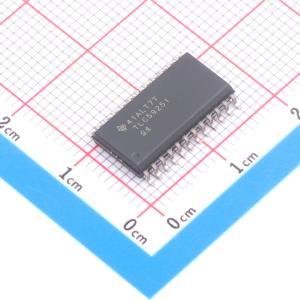

TLC5925IDWR
TLC5925低功耗16通道恒流LED汇流驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TLC5925 具有 3.3-5.5V 电源电压的低功耗 16 通道恒流 LED 灌流驱动器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLC5925IDWR
- 商品编号
- C2653366
- 商品封装
- SOIC-24-300mil
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | 3V~5.5V | |
| 开关频率 | 30MHz | |
| 通道数 | 16 | |
| 输出电压 | 0V~17V | |
| 输出电流 | 45mA |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | - | |
| 特性 | 过温保护(OTP) | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | 6% |
商品概述
TLC5925低功耗16通道恒流LED汇流驱动器，专为LED显示屏和LED照明应用而设计。TLC5925包含一个16位移位寄存器和数据锁存器，将串行输入数据转换为并行输出格式。在TLC5925输出级，16个稳流端口为驱动具有广泛VF变化的LED提供均匀且恒定的电流。TLC5925用于LED显示屏应用（如LED面板）的系统设计中，提供卓越的灵活性和设备性能。用户可以通过外部电阻Rext调整输出电流，范围从3 mA到45 mA，从而灵活控制LED的光强度。TLC5925设计用于输出端口高达17 V。高时钟频率，30 MHz，也满足了高容量数据传输的系统要求。
串行数据通过SDI传输到TLC5925，移入移位寄存器，并通过SDO传输出去。LE可以锁存移位寄存器中的串行数据到输出锁存器。OE使输出驱动器能够汇集电流。
