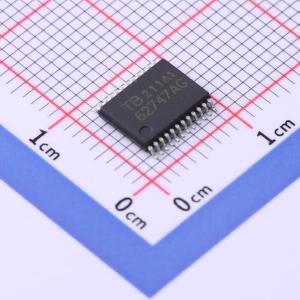

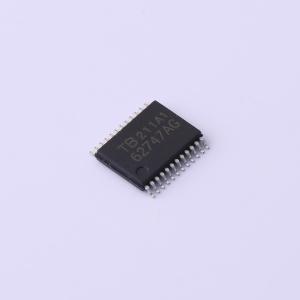

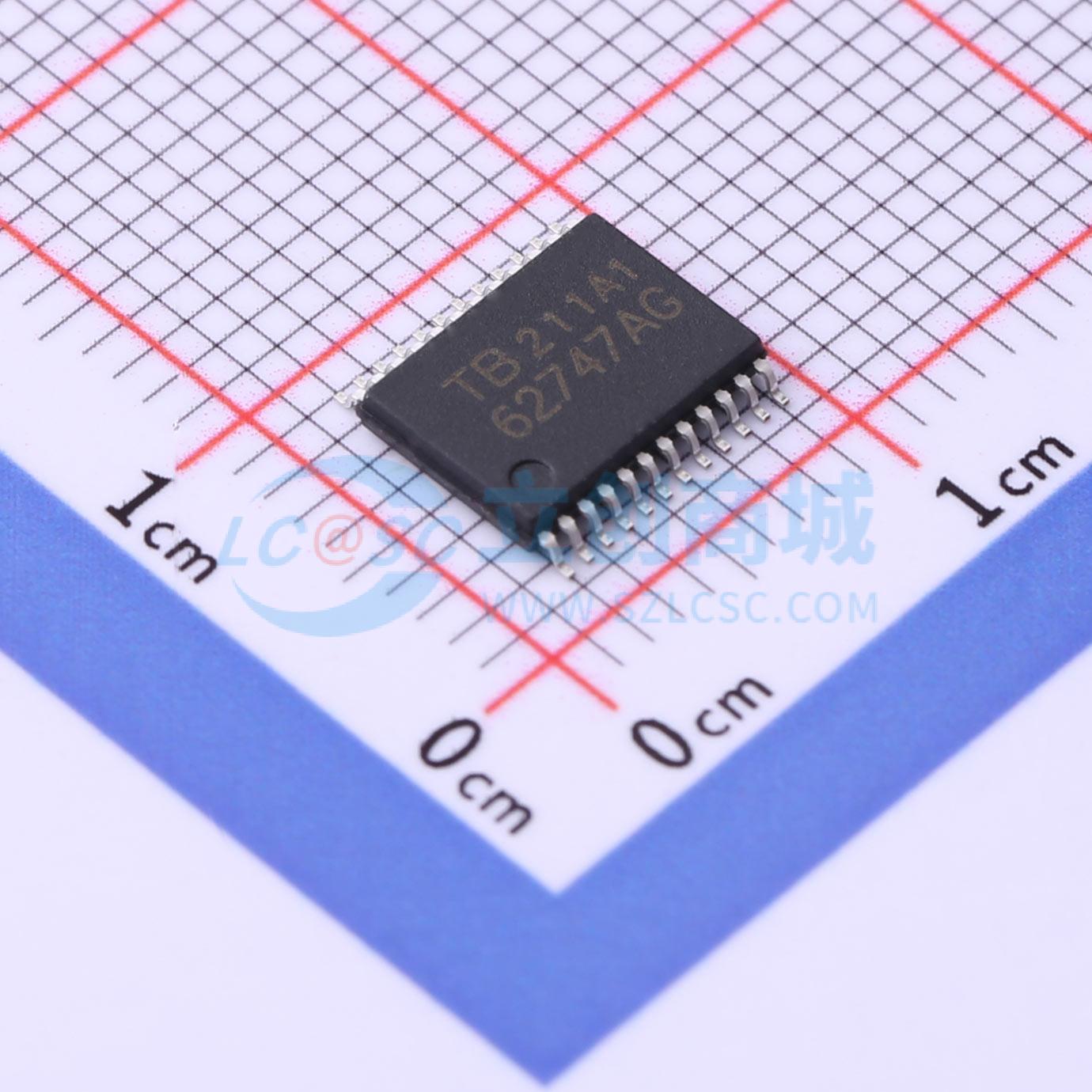

TB62747AFNG,C8EL

16路输出恒流LED驱动器

描述

TB62747 系列是专为 LED 和 LED 面板显示器设计的恒流驱动器。调节电流源旨在通过一个外部电阻提供可调的恒定电流。TB62747 系列集成了 16 通道的移位寄存器、锁存器、与门和恒流输出。该系列采用 Bi-CMOS 工艺制造，满足高速数据传输的系统需求。它可以在 3.3 或 5.0 V 的电源下工作。主要特性包括：- 内置 16 路输出- 输出电流设置范围：在 VDD = 3.3 V, V0 = 0.4 至 1.0 V 时为 1.5 至 35 mA；在 VDD = 5.0 V, V0 = 0.4 至 1.2 V 时为 1.5 至 45 mA- 电流精度（REXT = 1.2 kΩ, V0 = 0.4 V, VDD = 3.3 V, S.0 V）：输出之间 ±1.5%（最大值）；器件之间 ±1.5%（最大值）- 高速输出切换：tE(L) = 100 ns（最小值）- 控制数据格式：串行输入并行输出- 输入信号电压电平：3.3 V 和 5.0 V CMOS 接口（施密特触发器输入）- 串行数据传输速率：fSCK = 25 MHz（最大值）@ 级联连接- 电源电压：VDD = 3.0 V 至 5.5 V- 工作温度范围：Topr = -40 至 85 °C- 输出电压：VO = 26 V（最大值）- 上电复位 (POR)- 封装：AFG 类型：SSOP24-P-300-1.00B；AFNG 类型：SSOP24-P-300-0.65A重量：- SSOP24-P-300-1.00B：0.29 g（典型值）- SSOP24-P-300-0.65A：0.14 g（典型值）引脚功能包括：- GND：接地引脚。- SIN：串行数据输入引脚。- SCK：串行数据传输时钟输入引脚。数据在上升沿移位。- SLAT：锁存信号输入引脚。数据在低电平时保存。- OUT0 至 OUT15：灌电流型恒流输出引脚。- OE：恒流输出使能信号输入引脚。在“高”电平时，输出将被强制关闭。- SOUT：串行数据输出引脚。- REXT：恒流值设定电阻连接引脚。然后将电阻连接到地。所有输出电流都设置为相同。- VDD：电源输入引脚。

品牌名称

TOSHIBA(东芝)

商品型号

TB62747AFNG,C8EL

商品编号

C2653365

商品封装

SSOP-24-300mil-0.65mm​

包装方式

编带

商品毛重

0.105克(g)
