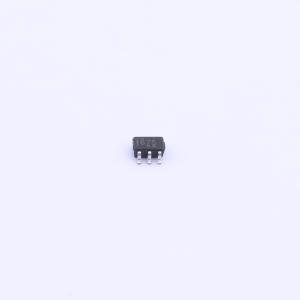

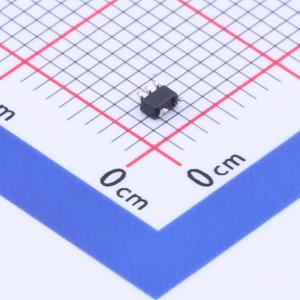

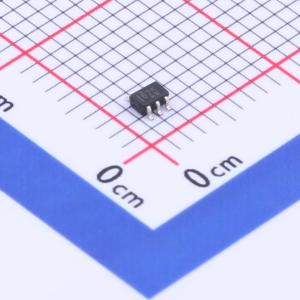

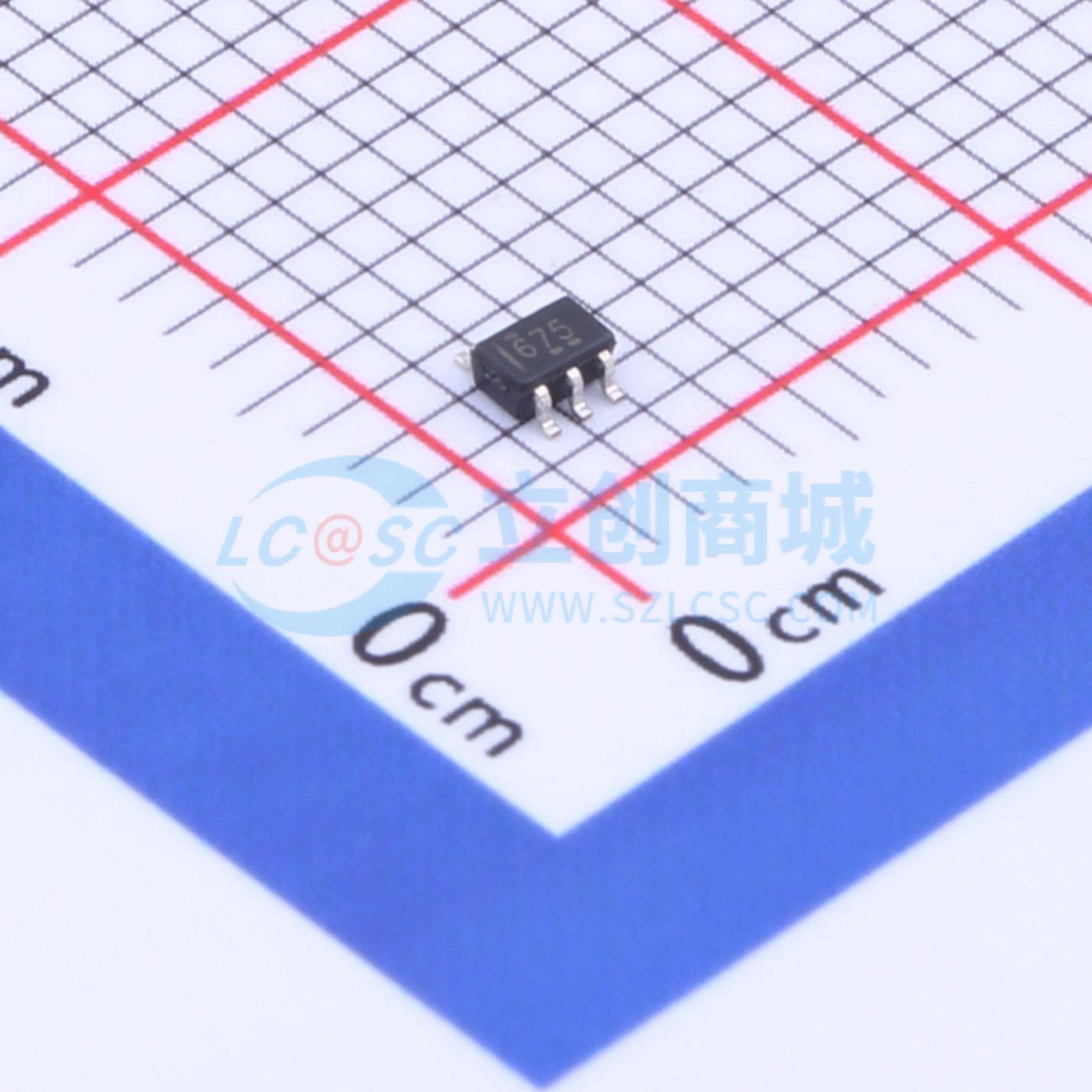

SN74AUP1T17DCKR

低功耗，1.8/2.5/3.3V输入、3.3V CMOS输出单施密特触发器缓冲门

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74AUP1T17 低功耗、1.8/2.5/3.3V 输入、3.3V CMOS 输出、单路施密特触发缓冲器闸
品牌名称: TI(德州仪器)
商品型号: SN74AUP1T17DCKR
商品编号: C2652100
商品封装: SC-70-5
包装方式: 编带
商品毛重: 0.02克(g)

商品参数

商品概述

SN74AUP1T17是单施密特触发缓冲门，实现Y=A的布尔功能，面向逻辑电平转换应用设计，输出电平参考供电电压VCC。采用AUP低功耗逻辑技术，设计用于延长工作时的电池续航，所有输入可接受1.8V LVCMOS信号，可采用单3.3V或2.5V VCC供电，保持良好的信号完整性。VCC范围为2.3V~3.6V，支持切换输出电平以连接外部控制器或处理器。施密特触发输入可改善开关转换过程中的抗干扰能力，尤其适用于模拟混合模式设计，可抑制输入噪声，保证输出信号完整性，允许缓慢输入信号转换。Ioff特性支持设备在掉电条件下工作，当VCC=0V时，输入输出可施加0V~3.6V范围的信号，不会对器件造成损坏，该特性在便携移动应用中十分重要。器件设计优化电流驱动能力为4mA，可减少高驱动输出导致的线路反射、过冲和下冲。

商品特性

具备单电源电压转换功能，输出电平可达VCC对应的CMOS电平，支持多种输入输出电压转换范围：1.8V~3.3V（VCC=3.3V）、2.5V~3.3V（VCC=3.3V）、1.8V~2.5V（VCC=2.5V）、3.3V~2.5V（VCC=2.5V）
施密特触发输入可抑制输入噪声，提升输出信号完整性
Ioff特性支持部分掉电工作（VCC=0V）
静态功耗低，为0.1μA
动态功耗低，为0.9μA
闩锁性能超过100mA，符合JESD 78 II类标准
提供无铅封装，SC-70（DCK）封装尺寸为2×2.1×0.65mm，高度为1.1mm
ESD性能符合JESD 22标准，可通过2000V人体模型、1000V充电器件模型测试
施密特输入正负转换间迟滞电压ΔVT=210mV，允许缓慢输入信号转换
所有输入可兼容1.8V LVCMOS信号，支持单3.3V或2.5V供电
优化电流驱动能力为4mA，可减少线路反射、过冲与下冲

应用领域

音频接收器
便携式音频基座
蓝光播放器与家庭影院
MP3播放器与录音机
个人数字助理PDA
电信/服务器交直流单控制器模拟与数字电源
客户端及企业级固态硬盘SSD
液晶数字高清电视HDTV
企业级平板
服务器视频分析
无线耳机、键盘和鼠标

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	施密特触发器
	输出类型	推挽式
	工作电压	2.3V~3.6V
	元件数	1
	每个元件位数	1
	通道类型	单向

	属性	参数值
	灌电流(IOL)	4mA
	拉电流(IOH)	4mA
	系列	74AUP
	工作温度	-40℃~+85℃
	静态电流(Iq)	900nA
	传播延迟(tpd)	2ns@3.3V,5pF
	功能特性	掉电隔离；电平转换
