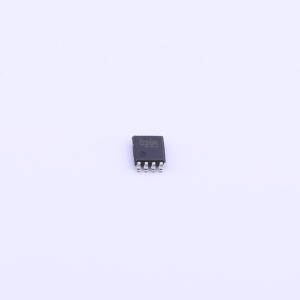

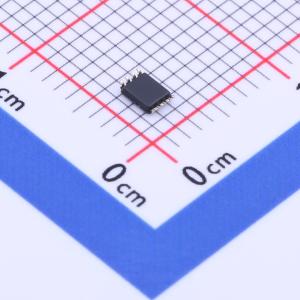

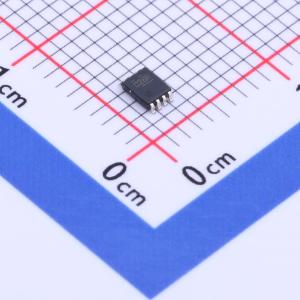

温馨提醒：图片仅供参考，商品以实物为准
SN74LVC2G126DCUR
具有三态输出的双路总线缓冲门
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SN74LVC2G126 具有三态输出的 2 通道、1.65V 至 5.5V 缓冲器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVC2G126DCUR
- 商品编号
- C2652104
- 商品封装
- VSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.024克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | - | |
| 输出类型 | 三态 | |
| 工作电压 | 1.65V~5.5V | |
| 元件数 | 2 | |
| 灌电流(IOL) | 32mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 32mA | |
| 系列 | 74LVC | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 10uA | |
| 传播延迟(tpd) | 4ns@3.3V,50pF |
商品概述
这些总线收发器专为 1.65V 至 3.6V 工作电压设计。SN74LVC2G126 器件是一款具有三态输出的双路线路驱动器。当输出使能输入为低电平时，输出被禁用。
商品特性
- 可采用 NanoFree™ 封装
- 支持 5V VCC 运行
- 输入电压高达 5.5V
- 电压为 3.3V 时，tpd 最大值为 4ns
- 低功耗，10μA 最大 ICC
- 电压为 3.3V 时，输出驱动为 ±24mA
- VCC = 3.3V、TA = 25℃ 时，VOLP（输出接地反弹）典型值小于 0.8V
- VCC = 3.3V、TA = 25℃ 时，VOHV（输出 VOH 下冲）典型值大于 2V
- 支持带电插入、局部关断模式和后驱动保护
- 可作为下行转换器，将最高 5.5V 的输入电压下行转换至 VCC 电平
- 闩锁性能超过 100mA，符合 JESD 78 II 类规范
- ESD 保护性能超过 JESD 22 规范要求
- 2000V 人体放电模型
- 1000V 充电器件模型
应用领域
- 线缆调制解调器终端系统
- 高速数据采集和生成
- 电机控制
- 高电压电力线通信调制解调器
- SSD：内部或外部
- 视频广播与基础设施：可扩展平台
- 视频广播：基于 IP 的多格式转码器
- 视频通信系统
