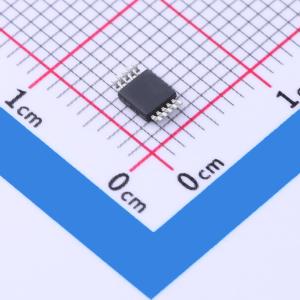

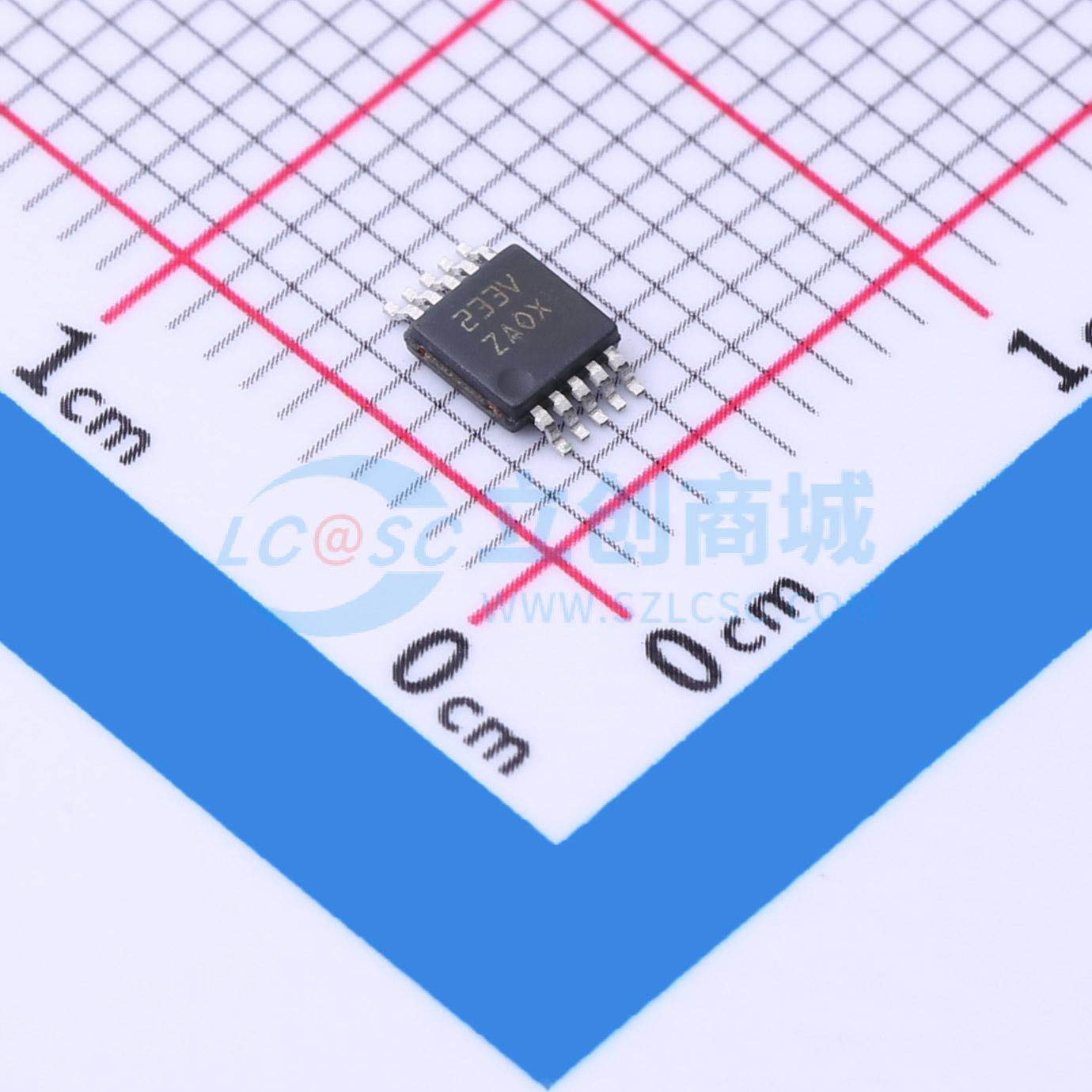

温馨提醒：图片仅供参考，商品以实物为准

FDC1004QDGSRQ1

面向电容式传感解决方案的4通道电容数字转换器，适用于多种应用，具备屏蔽驱动器，小巧适合空间受限应用

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: FDC1004-Q1 具有源屏蔽驱动器的 4 通道、16 位、汽车类电感数字转换器
品牌名称: TI(德州仪器)
商品型号: FDC1004QDGSRQ1
商品编号: C2652097
商品封装: VSSOP-10-0.5mm
包装方式: 编带
商品毛重: 0.3克(g)

商品参数

商品概述

采用接地电容传感器的电容式感应是一种具有超低功耗、低成本和高分辨率的非接触式感应技术，适用于接近感应、手势识别、材料分析和远程液位感应等各类应用。电容式感应系统中的传感器可以采用任意金属或导体，因此可实现高度灵活的低成本系统设计。FDC1004-Q1 是一款适用于电容式感应应用的4通道电容数字转换器，面向电容式传感解决方案，符合 AEC-Q100 标准。每个通道的满量程范围均为 ±15pF，可处理高达 100pF 的传感器偏移电容，该偏移电容既可以在内部编程，也可以是一个外部电容，用于跟踪环境随时间和温度的变化。凭借高偏移电容，可以使用远程传感器。此外，FDC1004-Q1 还包含用于实现传感器屏蔽的屏蔽驱动器，不但可降低电磁干扰 (EMI)，而且有助于聚焦电容传感器的感应方向。FDC1004-Q1 外形小巧，非常适合空间受限类应用，采用 10 引脚 VSSOP 封装，支持在量产过程中进行光学检测，并且具有一个用于连接 MCU 的 I²C 接口。

商品特性

符合汽车应用要求
符合AEC-Q100标准
器件温度等级1: -40℃ 至 125℃ 环境工作温度范围
器件HBM ESD分类等级2
器件CDM ESD分类等级C5
输入范围: ±15pF
测量分辨率: 0.5fF
最大偏移电容: 100pF
可编程输出速率: 100/200/400S/s
最大屏蔽负载: 400pF
电源电压: 3.3V
工作温度范围: -40℃ 至 125℃
电流消耗: 有效模式750μA，待机模式29μA
接口: I²C
通道数量: 4

应用领域

接近传感器
手势识别
汽车车门/脚踢传感器
汽车雨滴传感器
远程和直接液位传感器
高分辨率金属分析
雨/雾/冰/雪传感器
材料尺寸检测

	属性	参数值
	商品目录	触摸芯片
	通道数	4
	功能特性	手势检测；自动灵敏度校准；电容式触摸；接近检测
	工作电压	3V~3.6V

	属性	参数值
	工作电流	750uA
	工作温度	-40℃~+125℃
	待机电流	29uA
	静电保护电压	2kV
