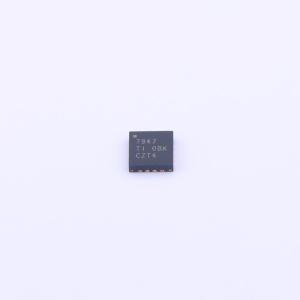

温馨提醒：图片仅供参考，商品以实物为准

ADS7947SRTER

超低功耗、多位双通道SAR ADC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ADS7947 12 位、2MSPS、双通道、伪差动 uPower 串行 SAR ADC
品牌名称: TI(德州仪器)
商品型号: ADS7947SRTER
商品编号: C2651322
商品封装: WQFN-16-EP(3x3)
包装方式: 编带
商品毛重: 0.1克(g)

商品参数

商品概述

ADS7947、ADS7948 和 ADS7949 分别是具有引脚兼容性的 12/10/8 位 2MSPS 模数转换器(ADC)。这些器件以 2MSPS 采样率和标准 16 时钟数据帧运行。此外，ADS7947（12 位）、ADS7948（10 位）和 ADS7949（8 位）可以分别以 2.1MSPS、2.57MSPS 和 3MSPS 运行，并使用针对时钟周期数量进行了优化的短数据帧，足以在丝毫不影响性能的情况下完成转换。这些器件具有出色的直流精度和动态性能。此系列器件具有引脚兼容性，包含一个双通道输入多路复用器和一个低功耗逐次逼近寄存器(SAR) ADC。 ADS7947、ADS7948 和 ADS7949 支持宽模拟电源电压范围，因此支持最高 5V 的满量程输入范围。利用简单的 SPI 数字接口以及可在电压低至 1.65V 时运行的数字电源，可轻松连接到各种数字控制器。低速运行时，可以启用自动断电功能以大幅降低功耗。 ADS7947、ADS7948 和 ADS7949 采用微型 3mm × 3mm WQFN 封装，其额定工作温度范围为 -40°C 至 +125°C ，适用于多种将高性能、低功耗和小尺寸视为主要考虑因素的数据采集应用。

商品特性

采样率：2MSPS
引脚兼容系列：12/10/8 位
高分辨率、高吞吐量：ADS7947：12 位、2.1MSPS；ADS7948：10 位、2.57MSPS；ADS7949：8 位、3MSPS
出色的性能：无丢码 INL：1LSB（最大值）；SNR：72dB（最小值）
低功耗：以 2MSPS 运行时为 7.5mW；低速时自动断电：500kSPS 时为 3.8mW，100kSPS 时为 0.8mW，20kSPS 时为 0.16mW
宽电源电压范围：模拟：2.7V 至 5.5V；数字：1.65V 至 AVDD
SPI 兼容串行接口
工作温度范围：-40°C 至 +125°C
微型封装尺寸：3mm × 3mm WQFN

应用领域

通信系统
光纤网络
医疗仪器
电池供电类设备
数据采集系统

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	12位
	采样率	2.1MHz
	通道数	2
	工作电压	2.7V~5.5V
	接口类型	SPI
	差分输入	-
	积分非线性	1LSB

	属性	参数值
	工作温度	-40℃~+125℃
	信噪比	72dB
	时钟/振荡器	外置
	时钟频率(fc)	34MHz
	基准电压源	外置
	ADC架构	SAR
	静态电流	2.5uA
