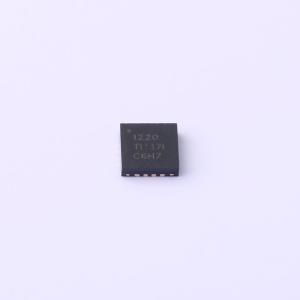

ADS1220IRVAR

ADS1220 是一款精密24 位模数转换器(ADC)，所集成的多种特性能够降低系统成本并减少小型传感器信号测量应用中的组件数量。该器件具有通过输入多路复用器(MUX) 实现的两个差分输入或四个单端输入，一个低噪声可编程增益放大器(PGA)，两个可编程激励电流源，一个电压基准，一个振荡器，一个低侧开关和一个精密温度传感器。 此器件能够以高达2000 次/秒(SPS) 采样数据速率执行转换，并且能够在单周期内稳定。针对噪声环境中的工业应用，当采样频率为20SPS 时，数字滤波器可同时提供50Hz 和60Hz 抑制。内部PGA 提供高达128V/V 的增益。此PGA 使得ADS1220 非常适用于小型传感器信号测量应用，例如电阻式温度检测器(RTD)、热电偶、热敏电阻和阻性桥式传感器。该器件在使用PGA 时支持测量伪差分或全差分信号。此外，该器件还可配置为禁用内部PGA，同时仍提供高输入阻抗和高达4V/V 的增益，从而实现单端测量。 在禁用PGA 后的占空比模式下运行功耗可低至120μA。ADS1220 采用无引线VQFN - 16 或薄型小外形尺寸(TSSOP) - 16 封装，额定工作温度范围为 - 40°C 至 + 125°C。

• 低电流：占空比模式下低至120μA（典型值）
• 宽电源电压范围：2.3V 至5.5V
• 可编程增益：1V/V 至128V/V
• 可编程数据速率：高达2kSPS
• 高达20 位有效分辨率
• 采用单周期稳定数字滤波器，在20SPS 时实现50Hz 和60Hz 谐波抑制
• 两个差分输入或四个单端输入
• 双匹配可编程电流源：10μA 至1.5mA
• 集成2.048V 基准电压：漂移5ppm/°C（典型值）
• 集成2% 精准振荡器
• 集成温度传感器：精度0.5°C（典型值）
• 与SPI 兼容的接口（模式1）
• 封装：3.5mm×3.5mm×0.9mm 超薄型四方扁平无引线(VQFN)

• 温度传感器测量：
  • 热敏电阻
  • 热电偶
  • 电阻式温度检测器(RTD)：2 线、3 线或4 线制类型
• 电阻桥式传感器测量：
  • 压力传感器
  • 应力计
  • 衡器
• 便携式仪表
• 工厂自动化和过程控制
