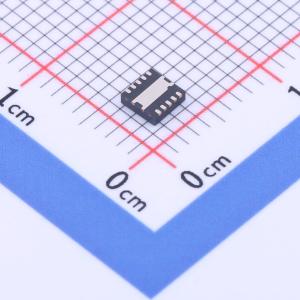

温馨提醒：图片仅供参考，商品以实物为准

ADS8866IDRCR

16位、100kSPS、串行接口、微功耗、微型、单端输入、SAR模数转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ADS8866 具有单端输入、SPI 接口和菊花链的 16 位、100kSPS、单通道 SAR ADC
品牌名称: TI(德州仪器)
商品型号: ADS8866IDRCR
商品编号: C2655451
商品封装: VSON-10(3x3)
包装方式: 编带
商品毛重: 0.1克(g)

商品参数

商品概述

ADS8866 是一款16 位、100kSPS 单端输入模数转换器(ADC)。此器件以2.5V 至5V 的外部基准运行，从而在无需额外的信号调节情况下提供宽信号范围。此基准电压设置独立于，并且可超过，模拟电源电压(AVDD)。该器件提供一个兼容的SPI 串口。该串口也支持菊花链操作以实现多个器件级联。此器件支持 -0.1V 至 V_REF+0.1V 范围的单极单端模拟输入。器件运行针对极低功耗运行进行了优化。功耗直接与速度成比例。此特性使得ADS8866 非常适合较低速度的应用。 ADC 电源无需独立的LDO

商品特性

采样率：100kHz
无延迟输出
单极单端输入电压范围：0V 至 +V_REF
SPI 兼容串行接口，此接口具有菊链式选项
出色的交流和直流性能：SNR：93dB，THD：–108dB；INL：±1.0LSB（典型值），±2.0LSB（最大值）；DNL：±1.0LSB（最大值）、16 位NMC
宽工作电压范围：AVDD：2.7V 至3.6V；DVDD：1.65V 至3.6V（不受AVDD 影响）；REF：2.5V 至5V（不受AVDD 影响）
工作温度：-40°C 至 +85°C
低功率耗散：100kSPS 时为 0.7mW；10kSPS 时为 70μW
关断电流(AVDD)：50nA
满标度步进趋稳至16 位：1200ns
封装：VSSOP - 10 和VSON - 10

应用领域

自动测试设备(ATE)
仪器和流程控制
精密医疗设备
低功耗电池供电的仪器

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	16位
	采样率	100kHz
	通道数	1
	工作电压	2.7V~3.6V；1.65V~3.6V
	接口类型	SPI
	差分输入	否

	属性	参数值
	积分非线性	0.8LSB
	工作温度	-40℃~+85℃
	信噪比	93dB
	时钟/振荡器	内置
	基准电压源	外置
	ADC架构	SAR
	静态电流	50nA
