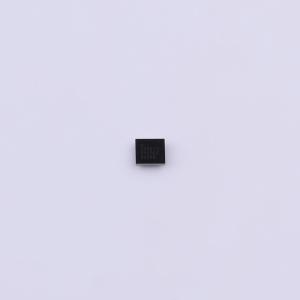

DS2482X-101+T

单通道1-Wire主控芯片带睡眠模式

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DS2482-101是一款I2C到1-Wire桥接设备，支持标准和快速I2C通信速度，支持1-Wire设备的标准和过驱动通信速度。
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: DS2482X-101+T
商品编号: C2655459

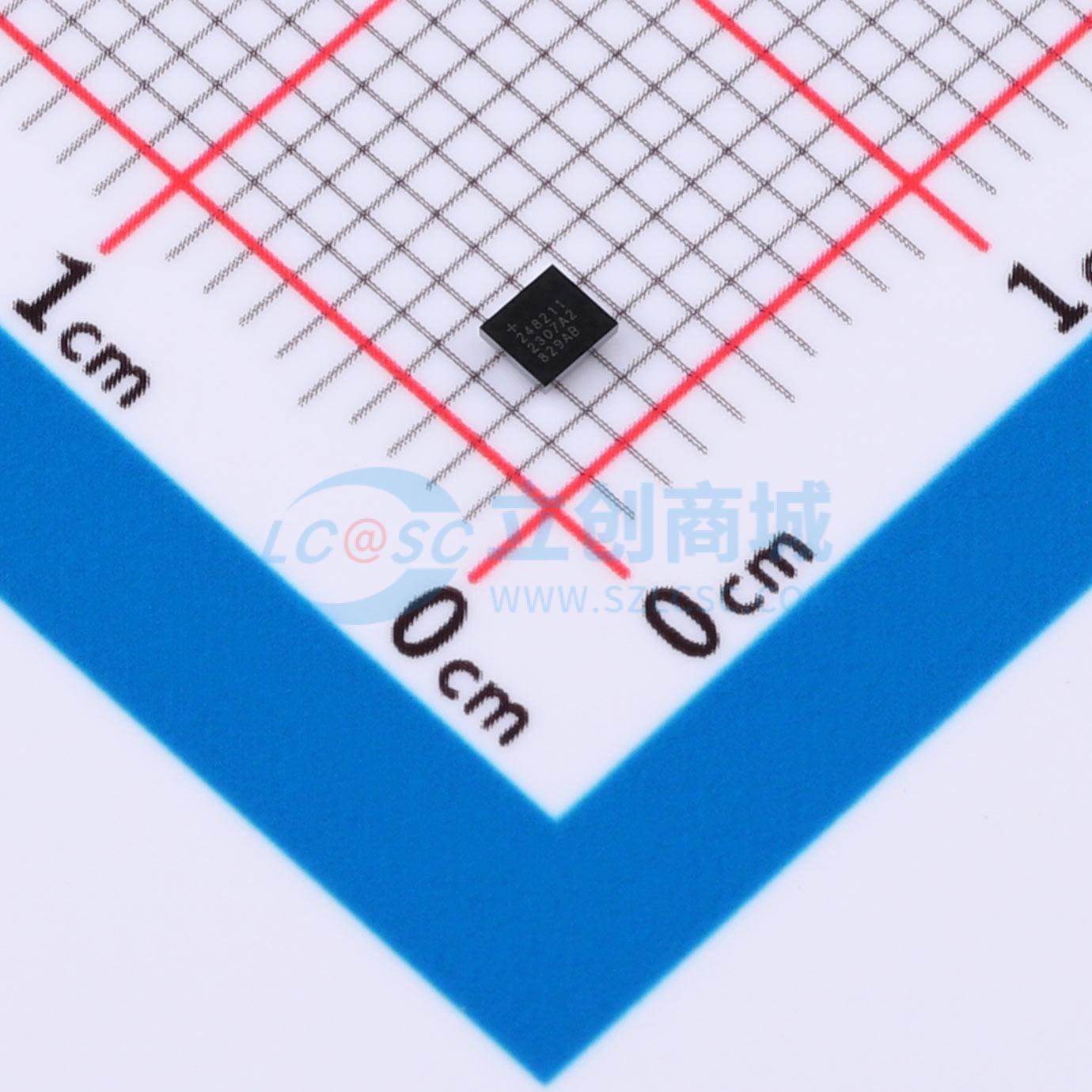

商品封装: BGA-9(1.5x1.5)
包装方式: 编带
商品毛重: 0.146克(g)

商品概述

DS2482 - 101是一款I2C转单总线（1-Wire）桥接器件，可直接与标准（最高100kHz）或快速（最高400kHz）I2C主机接口，在I2C主机和任何下游单总线从设备之间进行双向协议转换。相对于任何连接的单总线从设备而言，DS2482 - 101是单总线主机。内部工厂校准的定时器使系统主处理器无需生成对时间要求严格的单总线波形，支持标准和超速单总线通信速率。为优化单总线波形生成，DS2482 - 101对单总线上升和下降沿进行压摆率控制，并提供额外的可编程特性，使驱动特性与单总线从设备环境相匹配。可编程的强上拉特性支持向EEPROM和传感器等单总线设备供电。DS2482 - 101将这些特性与一个用于控制外部MOSFET的输出相结合，以增强强上拉应用。I2C从设备地址分配由一个二进制地址输入控制，可解决系统中与其他I2C从设备的潜在冲突。不使用时，该器件可进入功耗极低的睡眠模式。

商品特性

实现I2C微端口与单总线从设备的轻松连接
I2C主机接口支持100kHz和400kHz的I2C通信速率
单总线主机IO，具备可选的有源或无源单总线上拉
提供复位/存在、8位、单比特和3比特单总线IO序列
支持标准和超速单总线通信速率
一个地址输入用于I2C地址分配
最大限度减少线路噪声，降低系统电磁干扰
压摆率控制的单总线边沿
支持EEPROM、温度传感器或其他具有瞬时高源电流模式的单总线从设备
内部低阻抗信号路径提供强单总线上拉
PCTLZ输出，可选择控制外部MOSFET以满足更强上拉需求
降低功耗，节省电源成本
支持节能睡眠模式
工作范围：2.9V至5.5V，-40℃至+85℃
9凸点晶圆级封装（WLP）

应用领域

打印机
工业传感器
医疗仪器
手机、个人数字助理（PDA）

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	其他接口
	接口类型	I2C

	属性	参数值
	工作电压	2.9V~5.5V
	工作温度	-40℃~+85℃
