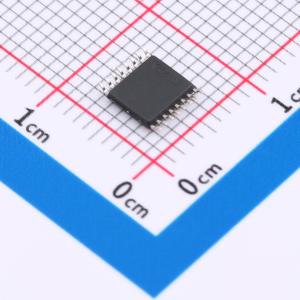

温馨提醒：图片仅供参考，商品以实物为准

SN74CB3T3253PWR

SN74CB3T3253 高速 TTL 兼容 FET 多路复用器/解复用器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74CB3T3253 具有电平转换器的 3.3V、4:1、2 通道 FET 总线开关
品牌名称: TI(德州仪器)
商品型号: SN74CB3T3253PWR
商品编号: C2655474
商品封装: TSSOP-16
包装方式: 编带
商品毛重: 0.44克(g)

商品参数

商品概述

SN74CB3T3253是一款高速兼容TTL的FET多路复用器/解复用器，具备低导通特性，可实现极小的传播延迟。器件可提供跟随Vcc的电压转换，全面支持所有数据输入输出端口的混合模式信号工作，支持多种切换标准以及自定义切换电平。器件被设计为两个独立的4选1多路复用器/解复用器，带有独立的输出使能输入，选择输入控制每个多路复用器/解复用器的数据通路。当使能为低电平时，对应多路复用器/解复用器开启，A端口与B端口连通，支持端口间双向数据流；当使能为高电平时，对应多路复用器/解复用器关闭，A端口与B端口之间呈高阻态。器件支持部分掉电应用，Ioff特性可确保器件掉电时不会产生反向损坏电流，掉电期间具备隔离功能；为确保上电或掉电期间保持高阻态，需将使能端通过上拉电阻连接至Vcc，电阻最小值由驱动器的吸流能力决定。

商品特性

输出电压转换跟随Vcc
支持所有数据I/O端口的混合模式信号操作
支持多种电平转换：Vcc为3.3V时可实现5V输入转3.3V输出，Vcc为2.5V时可实现5V/3.3V输入转2.5V输出
器件上电或掉电状态下，I/O端口均具备5V容限
支持双向数据流，传播延迟接近零
导通电阻低，典型值为5Ω
低输入/输出电容，可减小负载，关态I/O电容典型值为5pF
数据和控制输入配备下冲钳位二极管
功耗低，电源电流最大值为20μA
Vcc工作范围为2.3V~3.6V
数据I/O支持0~5V信号电平，涵盖0.8V、1.2V、1.5V、1.8V、2.5V、3.3V、5V
控制输入可由TTL或5V/3.3V CMOS输出驱动
Ioff特性支持部分掉电模式操作
闩锁性能符合JESD 17标准，超过250mA
ESD性能符合JESD 22标准，人体模型2000V，充电器件模型1000V
提供D、DBQ、DGV、PW多种封装选项

应用领域

用于电平转换、USB接口、内存交错、总线隔离等数字场景
适用于低功耗便携式设备

	属性	参数值
	商品目录	信号开关/编解码器/多路复用器
	类型	-
	电源极性	单电源
	工作电压	2.3V~3.6V
	输入数/输出数	8/2
	灌电流(IOL)	-

	属性	参数值
	拉电流(IOH)	-
	工作温度	-40℃~+85℃
	传播延迟(tpd)	0.25ns@3.3V,50pF
	静态电流(Iq)	20uA
	功能特性	断电保护；电平转换；输出使能高阻
